Câble électrique FR-N1X6G3-U 4G1,5 BLEU CCA S2 D2 A2 - Couronne de 50m, 100m

Description détaillée du câble électrique FR-N1X6G3-U 4G1,5 mm² bleu

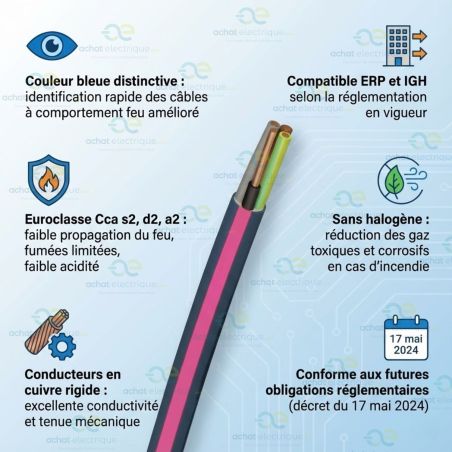

Le câble électrique FR-N1X6G3-U 4G1,5 mm² bleu est un câble rigide basse tension destiné à l’alimentation et à la distribution d’installations électriques BT nécessitant un comportement au feu amélioré. Conçu avec des matériaux sans halogène et classé Cca s2, d2, a2, il répond aux exigences de sécurité incendie des établissements recevant du public (ERP) et des immeubles de grande hauteur (IGH), hors circuits de sécurité.

La configuration 4G1,5 mm² se distingue par la présence de quatre conducteurs, dont un conducteur de protection vert/jaune. Cette composition est particulièrement adaptée aux circuits multi-conducteurs tels que les circuits de commande, d’éclairage complexe, de motorisation légère ou d’alimentation nécessitant plusieurs phases ou retours, tout en garantissant une mise à la terre conforme.

Comportement au feu et conformité réglementaire

Fabriqué conformément à la norme NF C 32-325, le câble FR-N1X6G3-U bénéficie d’une isolation en polyoléfine réticulé et d’une gaine extérieure en polyoléfine thermoplastique sans halogène. En situation d’incendie, il contribue à :

• limiter la propagation des flammes,
• réduire la densité des fumées,
• éviter l’émission de gaz acides et corrosifs.

Il est conforme aux principales normes européennes en vigueur :

• Euroclasse feu : Cca s2, d2, a2 (Réglementation Produits de Construction 305/2011)
• Sans halogène : IEC 60754-1 / EN 50267-2-1
• Faible corrosivité des gaz : IEC 60754-2 / EN 50267-2-2
• Faible densité de fumée : IEC 61034 / EN 50268-2
• Conforme RoHS – directive 2011/65/UE

Spécificités techniques du câble 4G1,5 mm²

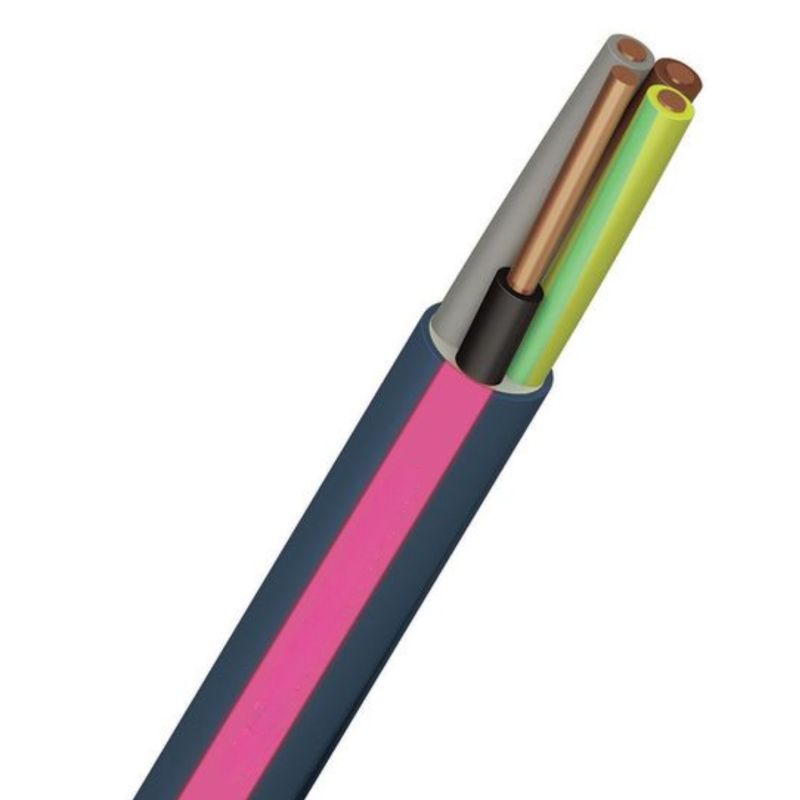

Le câble FR-N1X6G3-U 4G1,5 mm² est composé de conducteurs en cuivre nu massif (classe 1 – type U), offrant une excellente conductivité électrique et une grande tenue mécanique pour les installations fixes. Sa section de 1,5 mm² est parfaitement adaptée aux circuits basse puissance en courant alternatif ou continu.

• Nombre de conducteurs : 4 (dont 1 conducteur de protection vert/jaune)
• Section nominale : 1,5 mm²
• Âme cuivre massif (U – classe 1)
• Repérage des conducteurs conforme HD 308 S2
• Gaine extérieure bleue pour une identification rapide sur chantier

Caractéristiques électriques et mécaniques

• Tension de service : Uo/U 600 / 1000 V AC – 900 / 1500 V DC
• Tension d’essai : 3500 V AC / 5 min – 8400 V DC / 5 min
• Température de service : de -15 °C à +65 °C
• Température maximale admissible à l’âme :
  • En régime permanent : +90 °C
  • En court-circuit : +250 °C
• Rayon de courbure minimum (pose fixe) : 6 x Ø
• Effort de traction statique admissible : 15 N/mm²
• Effort de traction dynamique admissible : 50 N/mm²

Applications recommandées

Le câble FR-N1X6G3-U 4G1,5 mm² est destiné à l’alimentation et à la distribution d’installations électriques basse tension dans des environnements nécessitant un haut niveau de sécurité incendie :

• Bâtiments tertiaires et collectifs
• Établissements recevant du public (ERP)
• Immeubles de grande hauteur (IGH)
• Circuits de commande et d’éclairage multi-conducteurs
• Installations fixes hors circuits de sécurité

Conditionnement et variantes disponibles

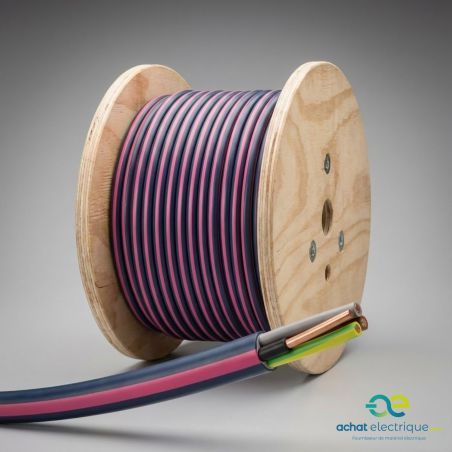

Ce câble est proposé en couronnes de 50 mètres ou 100 mètres, offrant une grande souplesse logistique et facilitant la mise en œuvre sur chantier.

Il existe également en variantes pour répondre à des contraintes spécifiques :

• FR-N1X1G1 Cca s1, d1, a1 – vert pour zones BD2, BD3, BE2, CB2, CA2
• FR-N1X1G1 B2ca s1a, d1, a1 – noir pour applications nucléaires ou gares souterraines
