Câble électrique FR-N1X6G3-U 5G1,5 BLEU CCA S2 D2 A2 - Couronne de 50m, 100m

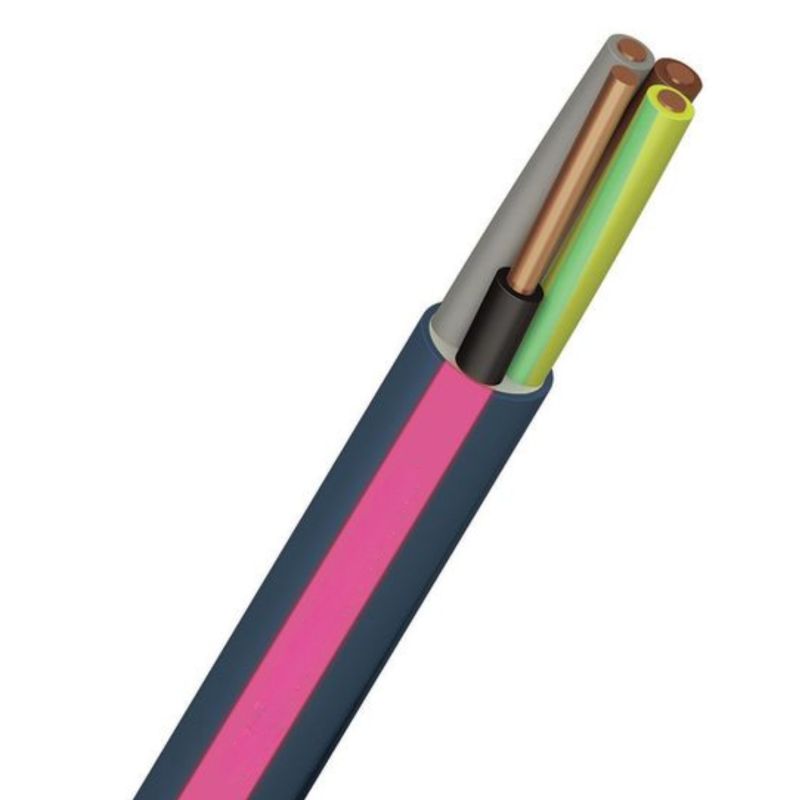

Description détaillée du câble électrique FR-N1X6G3-U 5G1,5 mm² bleu

Le câble électrique FR-N1X6G3-U 5G1,5 mm² bleu est un câble rigide basse tension conçu pour l’alimentation et la distribution d’installations électriques BT nécessitant un comportement au feu amélioré. Grâce à sa conception sans halogène et à son classement feu Cca s2, d2, a2, il répond aux exigences de sécurité incendie des établissements recevant du public (ERP) et des immeubles de grande hauteur (IGH), hors circuits de sécurité.

La configuration 5G1,5 mm² se distingue par la présence de cinq conducteurs, dont un conducteur de protection vert/jaune. Cette composition est idéale pour les circuits multipolaires nécessitant plusieurs phases, un neutre et une terre, notamment pour les installations triphasées de faible puissance, les circuits de commande avancés ou certaines applications d’automatisme en environnement tertiaire.

Comportement au feu et conformité réglementaire

Fabriqué conformément à la norme NF C 32-325, le câble FR-N1X6G3-U bénéficie d’une isolation en polyoléfine réticulé et d’une gaine extérieure en polyoléfine thermoplastique sans halogène. En cas d’incendie, il permet de :

• limiter la propagation des flammes,
• réduire la densité des fumées,
• éviter l’émission de gaz acides et corrosifs.

Il est conforme aux principales normes et exigences européennes :

• Euroclasse feu : Cca s2, d2, a2 (Réglementation Produits de Construction 305/2011)
• Sans halogène : IEC 60754-1 / EN 50267-2-1
• Faible corrosivité des gaz : IEC 60754-2 / EN 50267-2-2
• Faible densité de fumée : IEC 61034 / EN 50268-2
• Conformité RoHS – directive 2011/65/UE

Spécificités techniques du câble 5G1,5 mm²

Le câble FR-N1X6G3-U 5G1,5 mm² est composé de conducteurs en cuivre nu massif (classe 1 – type U), garantissant une excellente conductivité électrique et une grande stabilité mécanique pour les installations fixes. Sa section de 1,5 mm² est adaptée aux circuits basse puissance en courant alternatif ou continu, conformément aux pratiques usuelles en BT.

• Nombre de conducteurs : 5 (dont 1 conducteur de protection vert/jaune)
• Section nominale : 1,5 mm²
• Âme cuivre massif (U – classe 1)
• Repérage des conducteurs conforme HD 308 S2
• Gaine extérieure bleue pour une identification rapide sur chantier

Caractéristiques électriques et mécaniques

• Tension de service : Uo/U 600 / 1000 V AC – 900 / 1500 V DC
• Tension d’essai : 3500 V AC / 5 min – 8400 V DC / 5 min
• Température de service : de -15 °C à +65 °C
• Température maximale admissible à l’âme :
  • En régime permanent : +90 °C
  • En court-circuit : +250 °C
• Rayon de courbure minimum (pose fixe) : 6 x Ø
• Effort de traction statique admissible : 15 N/mm²
• Effort de traction dynamique admissible : 50 N/mm²

Applications recommandées

Le câble FR-N1X6G3-U 5G1,5 mm² est destiné à l’alimentation et la distribution d’installations électriques basse tension dans des environnements nécessitant un haut niveau de sécurité incendie :

• Bâtiments tertiaires et collectifs
• Établissements recevant du public (ERP)
• Immeubles de grande hauteur (IGH)
• Installations triphasées de faible puissance
• Circuits multipolaires de commande ou d’automatisme
• Installations fixes hors circuits de sécurité

Conditionnement et variantes disponibles

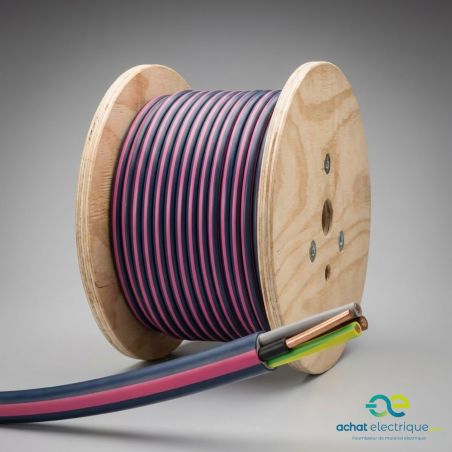

Ce câble est proposé en couronnes de 50 mètres ou 100 mètres, offrant une grande souplesse logistique et facilitant la mise en œuvre sur chantier.

Pour des contraintes spécifiques de sécurité ou d’environnement, cette gamme est également disponible en variantes :

• FR-N1X1G1 Cca s1, d1, a1 – vert pour zones BD2, BD3, BE2, CB2, CA2
• FR-N1X1G1 B2ca s1a, d1, a1 – noir pour applications nucléaires ou gares souterraines
