Câble électrique FR-N1X6G3-U 5G2,5 BLEU CCA S2 D2 A2 - Couronne de 50m, 100m

Description détaillée du câble électrique FR-N1X6G3-U 5G2,5 mm² bleu

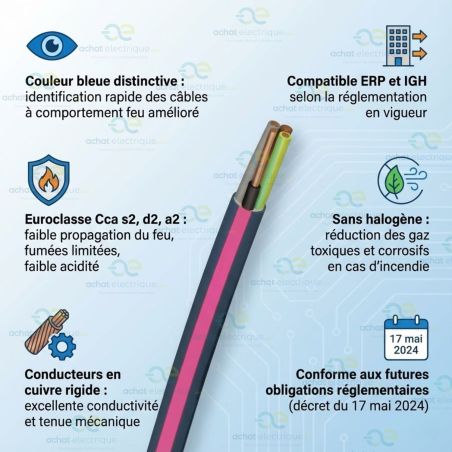

Le câble électrique FR-N1X6G3-U 5G2,5 mm² bleu est un câble rigide basse tension conçu pour l’alimentation et la distribution d’installations électriques BT nécessitant un comportement au feu amélioré. Fabriqué à partir de matériaux sans halogène et classé Cca s2, d2, a2, il répond aux exigences de sécurité incendie applicables aux établissements recevant du public (ERP) et aux immeubles de grande hauteur (IGH), hors circuits de sécurité.

La configuration 5G2,5 mm² se distingue par la présence de cinq conducteurs, dont un conducteur de protection vert/jaune. Cette composition est particulièrement adaptée aux circuits multipolaires, notamment les installations triphasées de faible à moyenne puissance (3 phases + neutre + terre), ainsi qu’aux circuits de commande complexes ou d’alimentation d’équipements nécessitant une mise à la terre conforme.

Comportement au feu et conformité réglementaire

Conforme à la norme NF C 32-325, le câble FR-N1X6G3-U bénéficie d’une isolation en polyoléfine réticulé et d’une gaine extérieure en polyoléfine thermoplastique sans halogène. En cas d’incendie, il contribue activement à la protection des personnes et des installations en :

• limitant la propagation des flammes,
• réduisant la densité des fumées,
• évitant l’émission de gaz acides et corrosifs.

Il est conforme aux principales normes et exigences européennes :

• Euroclasse feu : Cca s2, d2, a2 (Réglementation Produits de Construction 305/2011)
• Sans halogène : IEC 60754-1 / EN 50267-2-1
• Faible corrosivité des gaz : IEC 60754-2 / EN 50267-2-2
• Faible densité de fumée : IEC 61034 / EN 50268-2
• Conformité RoHS – directive 2011/65/UE

Spécificités techniques du câble 5G2,5 mm²

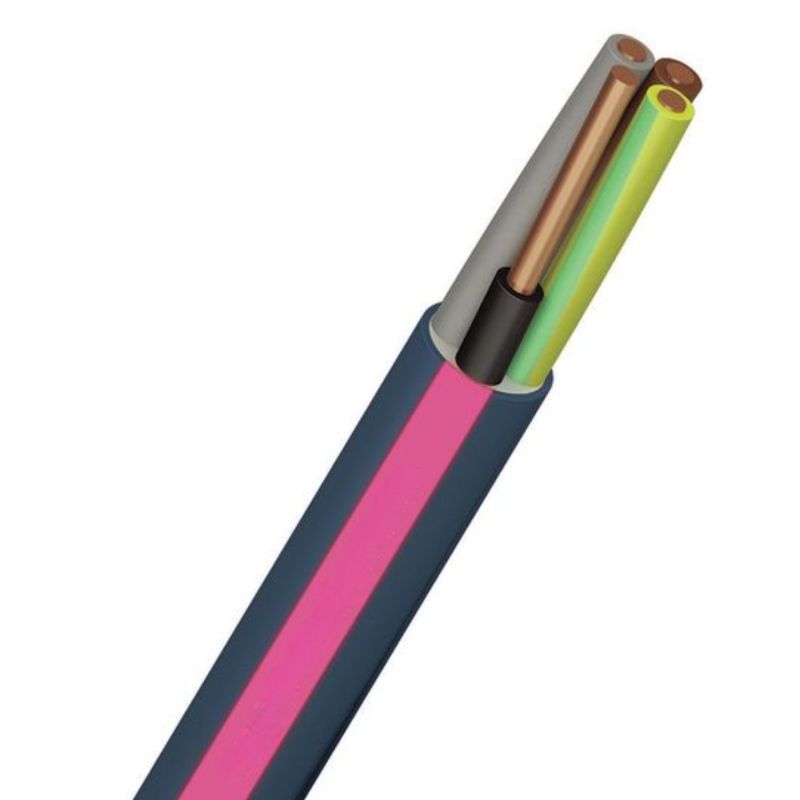

Le câble FR-N1X6G3-U 5G2,5 mm² est composé de conducteurs en cuivre nu massif (classe 1 – type U), garantissant une excellente conductivité électrique et une grande stabilité mécanique pour les installations fixes. La section 2,5 mm² permet le passage de courants plus élevés que le 1,5 mm² et offre une meilleure maîtrise des chutes de tension, notamment sur les installations triphasées ou les longueurs de câble importantes.

• Nombre de conducteurs : 5 (dont 1 conducteur de protection vert/jaune)
• Section nominale : 2,5 mm²
• Âme cuivre massif (U – classe 1)
• Repérage des conducteurs conforme HD 308 S2
• Gaine extérieure bleue pour une identification rapide sur chantier

Caractéristiques électriques et mécaniques

• Tension de service : Uo/U 600 / 1000 V AC – 900 / 1500 V DC
• Tension d’essai : 3500 V AC / 5 min – 8400 V DC / 5 min
• Température de service : de -15 °C à +65 °C
• Température maximale admissible à l’âme :
  • En régime permanent : +90 °C
  • En court-circuit : +250 °C
• Rayon de courbure minimum (pose fixe) : 6 x Ø
• Effort de traction statique admissible : 15 N/mm²
• Effort de traction dynamique admissible : 50 N/mm²

Applications recommandées

Le câble FR-N1X6G3-U 5G2,5 mm² est destiné à l’alimentation et la distribution d’installations électriques basse tension dans des environnements nécessitant un haut niveau de sécurité incendie :

• Bâtiments tertiaires et collectifs
• Établissements recevant du public (ERP)
• Immeubles de grande hauteur (IGH)
• Installations triphasées de faible à moyenne puissance
• Alimentation de machines, équipements techniques ou armoires BT
• Circuits multipolaires avec mise à la terre conforme
• Installations fixes hors circuits de sécurité

Conditionnement et variantes disponibles

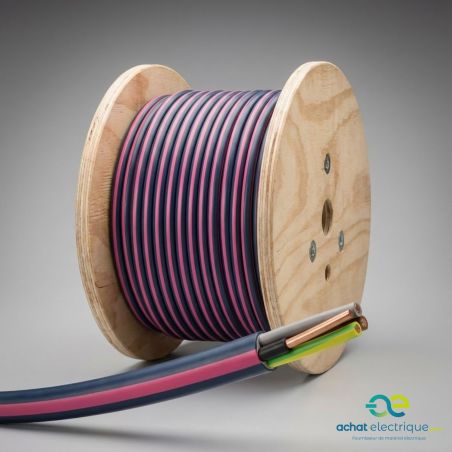

Ce câble est proposé en couronnes de 50 mètres ou 100 mètres, facilitant le transport, le stockage et la mise en œuvre sur chantier.

Pour répondre à d’autres contraintes d’installation ou de sécurité, cette gamme est également disponible en variantes :

• FR-N1X6G3-U 5x2,5 sans conducteur de protection
• FR-N1X6G3-U 4G2,5 pour circuits multipolaires avec terre
• FR-N1X1G1 Cca s1, d1, a1 – vert pour zones BD2, BD3, BE2, CB2, CA2
• FR-N1X1G1 B2ca s1a, d1, a1 – noir pour applications nucléaires ou gares souterraines
