Câble électrique FR-N1X6G3-U 3G4 BLEU CCA S2 D2 A2 - Couronne de 50m, 100m

Description détaillée du câble électrique FR-N1X6G3-U 3G4 mm² bleu

Le câble électrique FR-N1X6G3-U 3G4 mm² bleu est un câble rigide basse tension destiné à l’alimentation et à la distribution d’installations électriques BT nécessitant un comportement au feu amélioré. Conçu à partir de matériaux sans halogène et classé Cca s2, d2, a2, il répond aux exigences de sécurité incendie imposées dans les établissements recevant du public (ERP) et les immeubles de grande hauteur (IGH), hors circuits de sécurité.

La configuration 3G4 mm² se distingue par la présence de trois conducteurs, dont un conducteur de protection vert/jaune. Elle permet une mise à la terre conforme et sécurisée tout en offrant une section élevée de 4 mm², idéale pour les circuits d’alimentation soumis à des intensités importantes ou à des longueurs de câble conséquentes, avec une réduction efficace des chutes de tension.

Comportement au feu et conformité réglementaire

Fabriqué conformément à la norme NF C 32-325, le câble FR-N1X6G3-U est isolé au polyoléfine réticulé et protégé par une gaine extérieure en polyoléfine thermoplastique sans halogène. En cas d’incendie, il contribue activement à la protection des personnes et des installations en :

• limitant la propagation des flammes,
• réduisant la densité des fumées,
• évitant l’émission de gaz acides et corrosifs.

Il est conforme aux principales normes et exigences européennes :

• Euroclasse feu : Cca s2, d2, a2 (Réglementation Produits de Construction 305/2011)
• Sans halogène : IEC 60754-1 / EN 50267-2-1
• Faible corrosivité des gaz : IEC 60754-2 / EN 50267-2-2
• Faible densité de fumée : IEC 61034 / EN 50268-2
• Conformité RoHS – directive 2011/65/UE

Spécificités techniques du câble 3G4 mm²

Le câble FR-N1X6G3-U 3G4 mm² est composé de conducteurs en cuivre nu massif (classe 1 – type U), garantissant une excellente conductivité électrique et une grande stabilité mécanique pour les installations fixes. Sa section de 4 mm² est particulièrement adaptée aux circuits d’alimentation renforcés, aux équipements à consommation élevée ou à l’alimentation de sous-tableaux BT.

• Nombre de conducteurs : 3 (dont 1 conducteur de protection vert/jaune)
• Section nominale : 4 mm²
• Âme cuivre massif (U – classe 1)
• Repérage des conducteurs conforme HD 308 S2
• Gaine extérieure bleue pour une identification rapide sur chantier

Caractéristiques électriques et mécaniques

• Tension de service : Uo/U 600 / 1000 V AC – 900 / 1500 V DC
• Tension d’essai : 3500 V AC / 5 min – 8400 V DC / 5 min
• Température de service : de -15 °C à +65 °C
• Température maximale admissible à l’âme :
  • En régime permanent : +90 °C
  • En court-circuit : +250 °C
• Rayon de courbure minimum (pose fixe) : 6 x Ø
• Effort de traction statique admissible : 15 N/mm²
• Effort de traction dynamique admissible : 50 N/mm²

Applications recommandées

Le câble FR-N1X6G3-U 3G4 mm² est destiné à l’alimentation et la distribution d’installations électriques basse tension dans des environnements nécessitant un haut niveau de sécurité incendie :

• Bâtiments tertiaires et collectifs
• Établissements recevant du public (ERP)
• Immeubles de grande hauteur (IGH)
• Circuits d’alimentation renforcés avec mise à la terre
• Alimentation de machines, équipements techniques ou sous-tableaux
• Installations fixes hors circuits de sécurité

Conditionnement et variantes disponibles

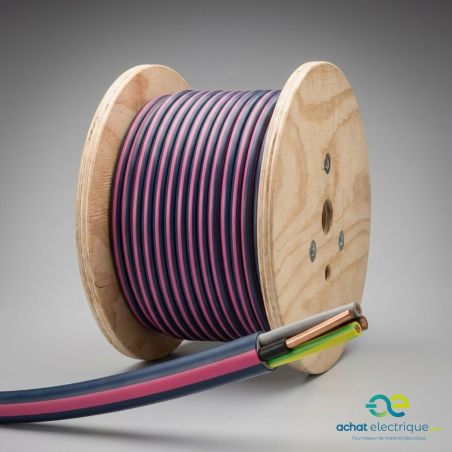

Ce câble est proposé en couronnes de 50 mètres ou 100 mètres, facilitant le transport, le stockage et la mise en œuvre sur chantier.

Pour répondre à d’autres contraintes d’installation ou de sécurité, cette gamme est également disponible en variantes :

• FR-N1X6G3-U 3x4 sans conducteur de protection
• FR-N1X6G3-U 4G4 / 5G4 pour applications multipolaires avec terre
• FR-N1X1G1 Cca s1, d1, a1 – vert pour zones BD2, BD3, BE2, CB2, CA2
• FR-N1X1G1 B2ca s1a, d1, a1 – noir pour applications nucléaires ou gares souterraines
