Câble téléphonique SYT1 rouge 2Paires AWG20 9/10 Couronne de 100m et Touret 500m

Description technique du câble téléphonique SYT1 rouge 2 paires AWG20

Le câble téléphonique SYT1 rouge 2 paires AWG20 (9/10) est un câble professionnel destiné aux systèmes de sécurité incendie (SSI) nécessitant la transmission de plusieurs signaux au sein d’un même chemin de câble. Sa conception en 2 paires torsadées permet de gérer deux circuits distincts (commande, report, information ou supervision), tout en conservant une installation claire et conforme aux exigences des réseaux SSI.

Sa gaine extérieure PVC rouge assure une identification immédiate des circuits d’alerte incendie, facilitant la pose, la maintenance et les interventions sur site. Ce repérage visuel est particulièrement apprécié dans les bâtiments tertiaires, les ERP et les installations industrielles.

Applications et usages recommandés

Le câble SYT1 rouge 2 paires est recommandé pour les installations nécessitant plusieurs liaisons de courant faible sur un même câble, notamment dans le cadre des systèmes de sécurité incendie.

• Systèmes de sécurité incendie (SSI)
• Liaisons multiples entre détecteurs incendie et centrales
• Circuits d’alarme incendie et de signalisation
• Installations téléphoniques privées internes
• Transmission de données analogiques ou numériques (Internet, ADSL) jusqu’à 2 Mbit/s

Important : pour les circuits devant assurer une continuité de service en cas d’incendie, l’utilisation de câbles téléphoniques CR1-C1 est obligatoire. Le SYT1 rouge 2 paires est destiné aux circuits de signalisation ne nécessitant pas cette tenue au feu.

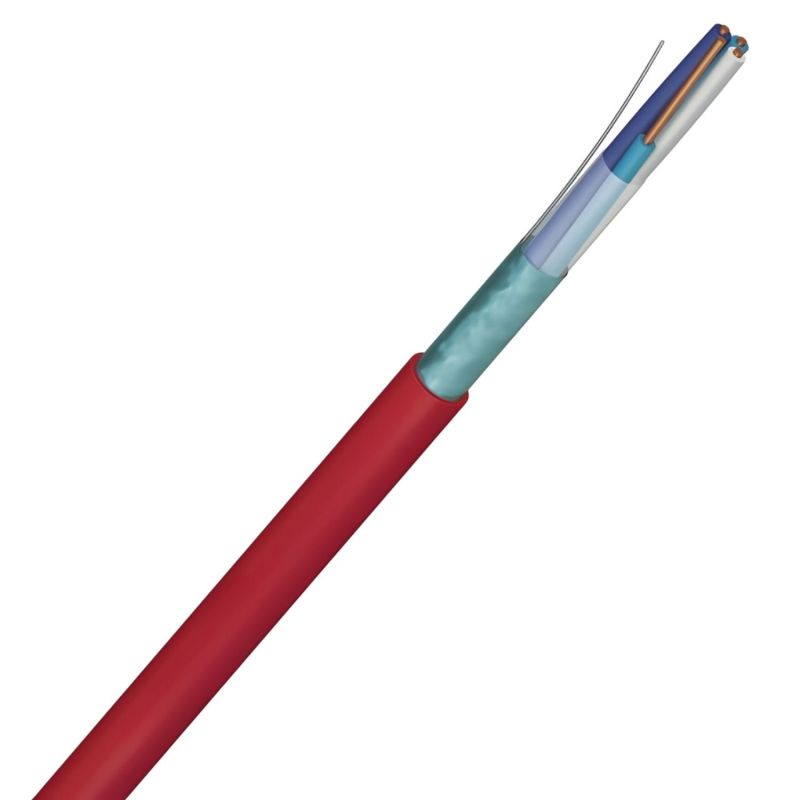

Structure et conception du câble

Le câble téléphonique SYT1 rouge 2 paires bénéficie d’une conception robuste, adaptée aux contraintes des installations professionnelles et aux environnements techniques.

Conducteurs et isolation

• Âme : cuivre nu massif Ø 0,8 mm (AWG20)
• Isolation : polyéthylène (PE)
• Organisation : 2 paires torsadées pour limiter les perturbations électriques

Blindage et protection

• Écran général : ruban aluminium/polyester
• Fil de continuité : cuivre étamé Ø 0,5 mm
• Assemblage : ruban synthétique hydrofuge

Ce blindage général garantit une excellente immunité électromagnétique, indispensable pour la fiabilité des systèmes SSI et des réseaux de communication sensibles.

Performances électriques

• Tension maximale d’utilisation : 80 V AC / 110 V DC
• Tension d’essai : 1500 V AC pendant 5 minutes
• Résistance linéique à 20 °C (boucle) : ≥ 74 Ω/km (AWG20)
• Résistance d’isolement : > 1500 MΩ.km
• Capacité nominale : ≤ 80 nF/km à 800 Hz
• Impédance nominale : 100 Ω ± 20 % à 1 MHz

Ces caractéristiques assurent une transmission stable et une excellente fiabilité des signaux, même sur des longueurs importantes et dans des environnements perturbés.

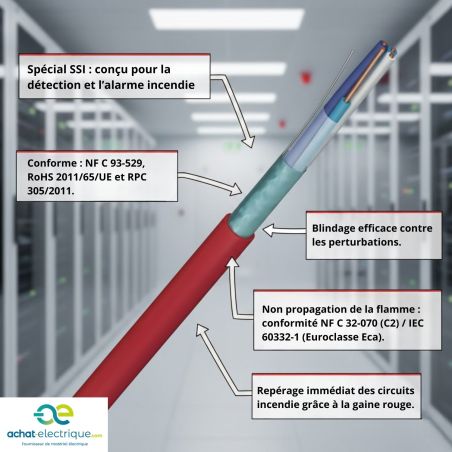

Comportement au feu et conformité normative

Le câble SYT1 rouge 2 paires répond aux principales normes applicables aux installations de sécurité et de communication.

• NF C 93-529
• Non propagation de la flamme : NF C 32-070 catégorie C2
• EN 50265-2-1 / IEC 60332-1
• Euroclasse : Eca (Règlement Produits de Construction 305/2011)
• Conformité RoHS : directive 2011/65/UE

Conditions de pose et d’installation

• Pose intérieure
• Installation en conduits ou en caniveaux
• Plage de température : de -10 °C à +70 °C
• Rayon de courbure minimum : 10 × le diamètre du câble (pose fixe)
• Traction statique admissible : 15 N/mm² de section cuivre

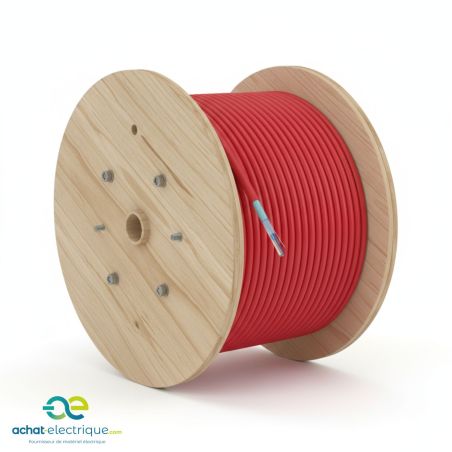

Le câble est disponible en couronne de 100 m ou en touret de 500 m, permettant d’optimiser la gestion des longueurs et de s’adapter aux contraintes des chantiers neufs ou de rénovation.

Pourquoi choisir le câble SYT1 rouge 2 paires ?

Le câble SYT1 rouge 2 paires est une solution fiable, normée et éprouvée pour les professionnels du courant faible et de la sécurité incendie. Il permet de centraliser plusieurs circuits dans un même câble, de simplifier le câblage et de garantir une installation propre, lisible et durable.
