Câble téléphonique SYT1 rouge 3Paires AWG20 9/10 Couronne de 100m et Touret 500m

Description technique du câble téléphonique SYT1 rouge 3 paires AWG20

Le câble téléphonique SYT1 rouge 3 paires AWG20 (9/10) est un câble professionnel destiné aux systèmes de sécurité incendie (SSI) nécessitant la transmission de plusieurs informations simultanées au sein d’un même câble. Sa conception en 3 paires torsadées permet de gérer trois circuits distincts (commande, report d’état, information ou supervision), tout en simplifiant le câblage et en améliorant la lisibilité des installations.

Sa gaine extérieure PVC rouge assure une identification immédiate des circuits d’alerte incendie, facilitant la pose, la maintenance et les interventions ultérieures. Ce repérage visuel est particulièrement adapté aux bâtiments tertiaires, aux ERP et aux sites industriels équipés de systèmes SSI complexes.

Applications et usages recommandés

Le câble SYT1 rouge 3 paires est recommandé pour les installations nécessitant plusieurs liaisons de courant faible sur un même chemin de câble, notamment dans les architectures de sécurité incendie évoluées.

• Systèmes de sécurité incendie (SSI)
• Liaisons multi-circuits entre détecteurs incendie et centrales
• Circuits d’alarme incendie, de commande et de signalisation
• Installations téléphoniques privées internes
• Transmission de données analogiques ou numériques (Internet, ADSL) jusqu’à 2 Mbit/s

Important : pour les circuits devant assurer une continuité de service en cas d’incendie, l’utilisation de câbles téléphoniques CR1-C1 est obligatoire. Le SYT1 rouge 3 paires est destiné aux circuits de signalisation ne nécessitant pas cette tenue au feu.

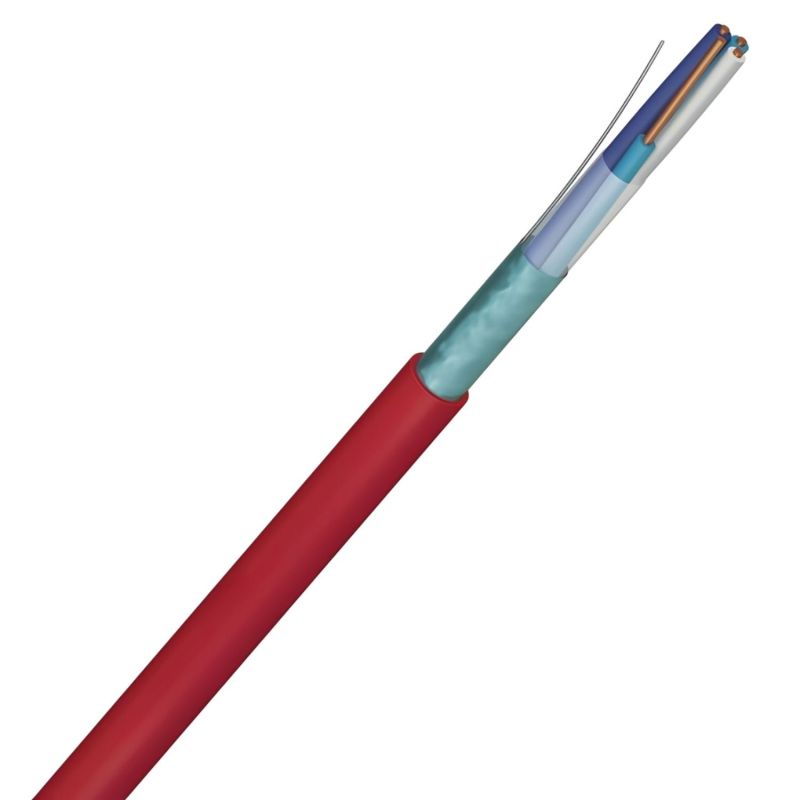

Structure et conception du câble

Le câble téléphonique SYT1 rouge 3 paires bénéficie d’une conception robuste, répondant aux exigences des installations professionnelles en courant faible.

Conducteurs et isolation

• Âme : cuivre nu massif Ø 0,8 mm (AWG20)
• Isolation : polyéthylène (PE)
• Organisation : 3 paires torsadées limitant les perturbations électriques

Blindage et protection

• Écran général : ruban aluminium/polyester
• Fil de continuité : cuivre étamé Ø 0,5 mm
• Assemblage : ruban synthétique hydrofuge

Le blindage général assure une excellente immunité électromagnétique, indispensable pour la fiabilité des systèmes SSI et la transmission des signaux sensibles.

Performances électriques

• Tension maximale d’utilisation : 80 V AC / 110 V DC
• Tension d’essai : 1500 V AC pendant 5 minutes
• Résistance linéique à 20 °C (boucle) : ≥ 74 Ω/km (AWG20)
• Résistance d’isolement : > 1500 MΩ.km
• Capacité nominale : ≤ 80 nF/km à 800 Hz
• Impédance nominale : 100 Ω ± 20 % à 1 MHz

Ces performances garantissent une transmission stable, fiable et durable, même sur de longues distances et dans des environnements électriquement perturbés.

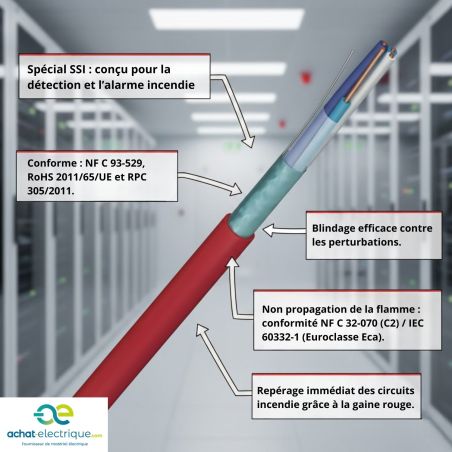

Comportement au feu et conformité normative

Le câble SYT1 rouge 3 paires est conforme aux normes applicables aux installations de sécurité et de communication.

• NF C 93-529
• Non propagation de la flamme : NF C 32-070 catégorie C2
• EN 50265-2-1 / IEC 60332-1
• Euroclasse : Eca (Règlement Produits de Construction 305/2011)
• Conformité RoHS : directive 2011/65/UE

Conditions de pose et d’installation

• Pose intérieure
• Installation en conduits ou en caniveaux
• Plage de température : de -10 °C à +70 °C
• Rayon de courbure minimum : 10 × le diamètre du câble (pose fixe)
• Traction statique admissible : 15 N/mm² de section cuivre

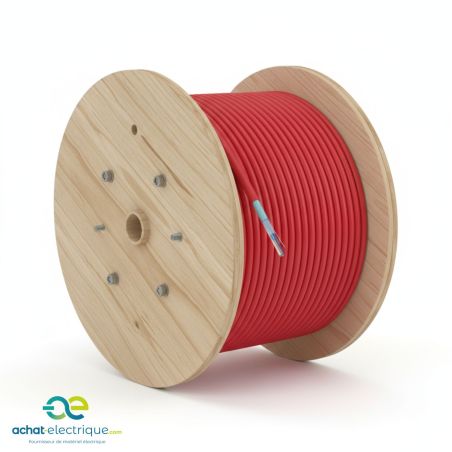

Le câble est proposé en couronne de 100 m ou en touret de 500 m, offrant une grande souplesse d’utilisation et une optimisation des longueurs sur chantier, en neuf comme en rénovation.

Pourquoi choisir le câble SYT1 rouge 3 paires ?

Le câble SYT1 rouge 3 paires est une solution professionnelle fiable et normée pour les installations SSI nécessitant plusieurs circuits sur un même câble. Il permet de simplifier le câblage, de réduire le nombre de lignes tirées et d’assurer une installation lisible, évolutive et durable.
