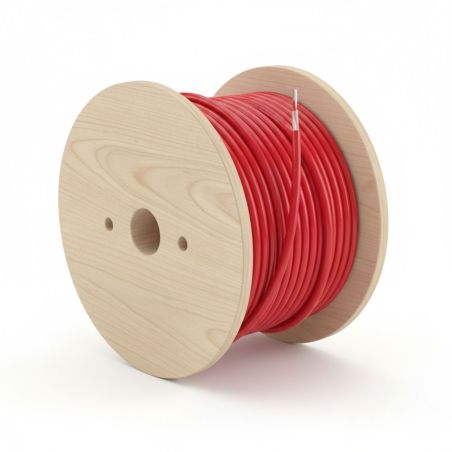

Câble téléphonique SYS S.E. rouge 1Paire AWG20 9/10 Couronne de 100m et Touret 500m

Description technique du câble téléphonique SYS S.E. rouge 1 paire AWG20

Le câble téléphonique SYS S.E. rouge 1 paire AWG20 (9/10) est un câble professionnel destiné aux systèmes de sécurité incendie (SSI) pour les installations ne nécessitant pas de blindage électromagnétique. La mention S.E. (Sans Écran) indique que ce câble est conçu pour les environnements à faible niveau de perturbations électriques.

Sa gaine extérieure PVC rouge permet une identification immédiate des circuits d’alerte incendie, facilitant la pose, les contrôles et la maintenance des réseaux SSI. Il est couramment utilisé dans les bâtiments résidentiels, tertiaires et ERP pour les liaisons entre détecteurs incendie et centrales.

Applications et usages recommandés

Le câble SYS S.E. rouge est particulièrement adapté aux installations de sécurité incendie simples ou standard, ne présentant pas de fortes contraintes CEM.

• Systèmes de sécurité incendie (SSI)
• Connexions entre détecteurs incendie et centrales
• Circuits d’alarme incendie et de signalisation
• Installations de courant faible en environnement peu perturbé

Important : pour les circuits devant résister au feu ou garantir une continuité de service en cas d’incendie, il est impératif d’utiliser des câbles téléphoniques CR1-C1. Le câble SYS S.E. est destiné aux circuits de signalisation classiques.

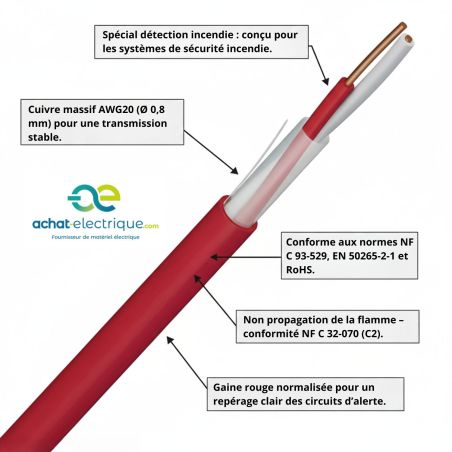

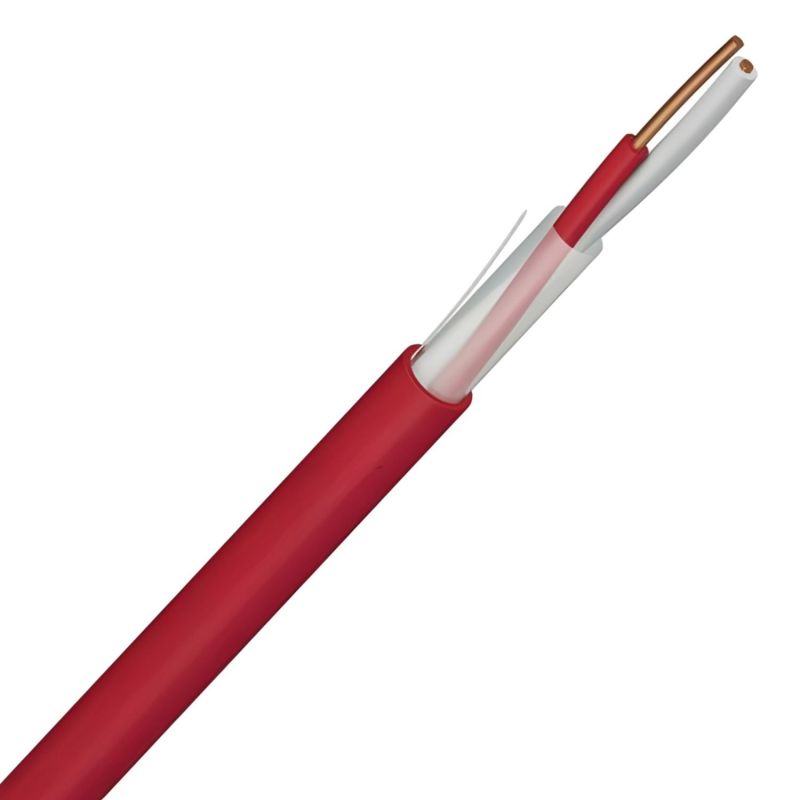

Structure et conception du câble

Le câble téléphonique SYS S.E. rouge 1 paire bénéficie d’une conception simple, fiable et conforme aux exigences des installations SSI.

Conducteurs et isolation

• Âme : cuivre nu massif Ø 0,8 mm (AWG20)
• Isolation : polyéthylène (PE)
• Câblage : conducteurs torsadés par paire

Le torsadage des conducteurs permet de limiter les perturbations internes et d’assurer une bonne qualité de transmission des signaux.

Assemblage et gaine

• Assemblage : ruban synthétique hydrofuge
• Gaine externe : PVC rouge

Performances électriques

• Tension maximale d’utilisation : 80 V AC / 110 V DC
• Tension d’essai : 1500 V AC pendant 5 minutes
• Résistance linéique à 20 °C (boucle) : ≥ 74 Ω/km (AWG20)
• Résistance d’isolement : > 1500 MΩ.km à 20 °C
• Capacité nominale : ≤ 70 nF/km à 800 Hz
• Impédance nominale : 100 Ω ± 20 % à 1 MHz

Ces performances assurent une transmission fiable des signaux pour les systèmes d’alarme incendie et de signalisation.

Comportement au feu et conformité normative

Le câble SYS S.E. rouge 1 paire répond aux normes applicables aux installations de sécurité incendie et aux réseaux de communication.

• NF C 93-529
• Non propagation de la flamme : NF C 32-070 catégorie C2
• EN 50265-2-1 / IEC 60332-1
• Conformité RoHS : directive 2011/65/UE

Conditions de pose et d’installation

• Pose intérieure
• Installation en conduits ou en caniveaux
• Plage de température : de -15 °C à +70 °C
• Rayon de courbure minimum : 10 × le diamètre du câble (pose fixe)
• Traction statique admissible : 15 N/mm² de section cuivre

Repérage et marquage

• Repérage des conducteurs : blanc / rouge
• Marquage : FIRALARM NUM SE

Pourquoi choisir le câble SYS S.E. rouge 1 paire ?

Le câble téléphonique SYS S.E. rouge 1 paire est une solution simple, fiable et économique pour les installations de sécurité incendie ne nécessitant pas de blindage. Il offre une mise en œuvre rapide, une excellente lisibilité des circuits et une conformité totale aux normes en vigueur.
