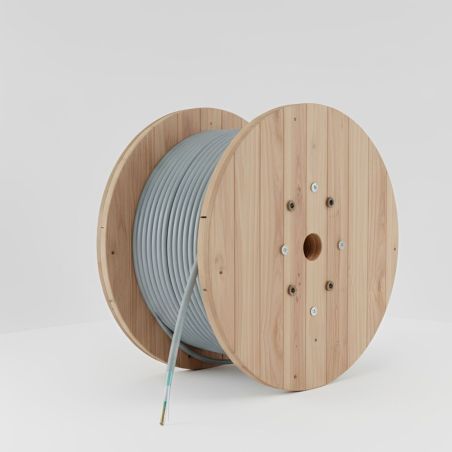

Câble téléphonique SYT1 7Paires AWG24 5/10 Couronne de 100m et TGL au mètre

Description technique du câble téléphonique SYT1+ 7 paires AWG24 (5/10)

Le câble téléphonique SYT1+ 7 paires AWG24 (5/10) est un câble professionnel conçu pour les installations téléphoniques et de transmission de données nécessitant une capacité multi-lignes élevée, tout en conservant une excellente protection contre les interférences électromagnétiques. Cette version 7 paires est idéale pour les réseaux de téléphonie privée, les installations tertiaires et les infrastructures de courant faible intermédiaires.

Grâce à ses conducteurs en cuivre nu massif Ø 0,5 mm, ce câble garantit une stabilité électrique optimale et une transmission fiable des signaux analogiques et numériques jusqu’à 2 Mbit/s. L’écran général aluminium/polyester avec fil de continuité limite efficacement les perturbations électromagnétiques, assurant une qualité de transmission constante sur l’ensemble des paires, même dans des environnements techniques denses.

Applications et usages recommandés

Le câble SYT1+ 7 paires AWG24 est destiné aux installations de courant faible nécessitant fiabilité, polyvalence et protection CEM.

• Distribution téléphonique sur répartiteurs d’étage ou de rocade
• Raccordement capillaire jusqu’à la prise terminale
• Installations de téléphonie privée interne multi-lignes
• Transmissions de données analogiques ou numériques
• Applications ADSL, ADSL2, RNIS
• Systèmes de domotique, alarmes et vidéo basse fréquence

Ce câble est conçu pour une pose intérieure, en conduites ou en caniveaux. Il est disponible en couronne de 100 m pour les installations standards ou en vente au mètre (TGL) pour les besoins spécifiques et les chantiers sur mesure.

Structure et conception du câble

Le câble téléphonique SYT1+ est conçu pour offrir une durabilité élevée et une stabilité optimale des transmissions, même dans des environnements sensibles aux perturbations électromagnétiques.

Conducteurs et isolation

• Âme : cuivre nu massif Ø 0,5 mm (AWG24 – 5/10)
• Isolation : polyéthylène (PE)
• Câblage : conducteurs torsadés par paires en couches concentriques

Blindage et gaines

• Écran général : ruban aluminium/polyester
• Fil de continuité : aluminium Ø 0,45 mm
• Assemblage : ruban synthétique hydrofuge
• Gaine externe : PVC gris

Le blindage général assure une protection homogène de l’ensemble des paires contre les perturbations électromagnétiques, garantissant une qualité de transmission stable pour toutes les lignes, même lorsqu’elles sont utilisées simultanément.

Performances électriques

• Tension maximale d’utilisation : 80 V AC / 110 V DC
• Tension d’essai : 1500 V AC pendant 5 minutes
• Résistance linéique à 20 °C (en boucle) : ≥ 188 Ω/km
• Résistance d’isolement : > 1500 MΩ.km à +20 °C
• Capacité nominale : ≤ 80 nF/km à 800 Hz
• Impédance nominale : 100 Ω ± 20 % à 1 MHz

Ces performances assurent une transmission fiable et durable des signaux téléphoniques et des données, même avec un nombre important de lignes actives.

Comportement au feu et conformité normative

Le câble SYT1+ 7 paires AWG24 est conforme aux normes en vigueur pour les câbles téléphoniques et de transmission de données.

• NF C 93-529
• Non propagation de la flamme : NF C 32-070 catégorie C2
• EN 50265-2-1 / IEC 60332-1
• Euroclasse : Eca (Règlement Produits de Construction 305/2011)
• Conformité RoHS : directive européenne 2011/65/UE

Conditions de pose et d’installation

• Pose intérieure uniquement
• Installation en conduites ou en caniveaux
• Plage de température : de -10 °C à +70 °C
• Rayon de courbure minimum : 6 × le diamètre du câble
• Traction statique admissible : 15 N/mm² de section cuivre

Pourquoi choisir le câble SYT1+ 7 paires AWG24 ?

Le câble téléphonique SYT1+ 7 paires AWG24 est une solution fiable, protégée et évolutive pour les installations nécessitant plusieurs lignes téléphoniques ou de données, avec une excellente protection contre les interférences électromagnétiques. Il constitue un choix pertinent pour les professionnels recherchant performance, conformité normative et flexibilité, avec la possibilité de choisir entre couronne standard ou vente à la coupe selon les contraintes du chantier.
