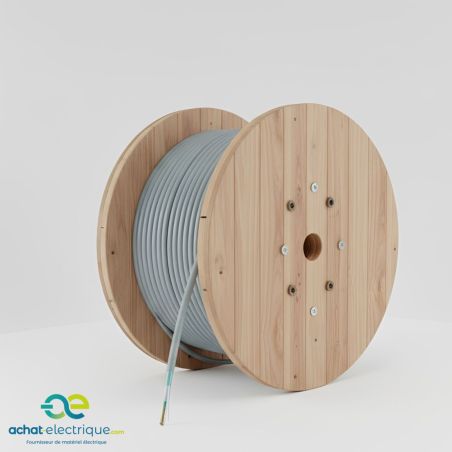

Câble téléphonique SYT1 3Paires AWG20 9/10 Couronne de 50m, 100m et TGL au mètre

Description technique du câble téléphonique SYT1+ 3 paires AWG20 (9/10)

Le câble téléphonique SYT1+ 3 paires AWG20 (9/10) est un câble professionnel destiné aux installations téléphoniques et aux transmissions de données nécessitant la gestion de trois lignes distinctes avec une section de conducteur renforcée. Cette version 3 paires en AWG20 (Ø 0,8 mm) est particulièrement adaptée aux installations demandant une excellente stabilité électrique, une faible atténuation du signal et une fiabilité durable, même sur des longueurs importantes.

Les conducteurs en cuivre nu massif Ø 0,8 mm offrent une résistance linéique réduite (≥ 74 Ω/km), garantissant une transmission fiable des signaux analogiques et numériques jusqu’à 2 Mbit/s. L’écran général aluminium/polyester avec fil de continuité assure une protection efficace contre les interférences électromagnétiques, indispensable dans les environnements tertiaires et techniques.

Applications et usages recommandés

Le câble SYT1+ 3 paires AWG20 est conçu pour les installations de courant faible nécessitant robustesse, continuité de service et qualité de transmission.

• Distribution téléphonique sur répartiteurs d’étage ou de rocade
• Raccordement capillaire vers prises terminales
• Installations de téléphonie privée interne multi-lignes
• Transmissions de données analogiques ou numériques
• Applications Internet ADSL / ADSL2
• Systèmes d’alarme, de domotique et de vidéo basse fréquence

Ce câble est prévu pour une pose intérieure, en conduites ou en caniveaux, aussi bien en construction neuve qu’en rénovation ou extension de réseaux existants.

Structure et conception du câble

Le câble téléphonique SYT1+ est conçu pour offrir une durabilité élevée et une stabilité optimale des transmissions, même lorsque les trois paires sont sollicitées simultanément.

Conducteurs et isolation

• Âme : cuivre nu massif Ø 0,8 mm (AWG20 – 9/10)
• Isolation : polyéthylène (PE)
• Câblage : conducteurs torsadés par paires

Blindage et gaines

• Écran général : ruban aluminium/polyester
• Fil de continuité : aluminium Ø 0,45 mm
• Assemblage : ruban synthétique hydrofuge
• Gaine externe : PVC gris

Le blindage général permet de limiter efficacement les perturbations électromagnétiques générées par les installations électriques voisines, assurant une qualité de signal constante sur l’ensemble des paires.

Performances électriques

• Tension maximale d’utilisation : 80 V AC / 110 V DC
• Tension d’essai : 1500 V AC pendant 5 minutes
• Résistance linéique à 20 °C (en boucle) : ≥ 74 Ω/km
• Résistance d’isolement : > 1500 MΩ.km à +20 °C
• Capacité nominale : ≤ 80 nF/km à 800 Hz
• Impédance nominale : 100 Ω ± 20 % à 1 MHz

Ces caractéristiques assurent une transmission fiable, stable et durable des signaux téléphoniques et des données, avec une excellente tenue électrique sur la longueur.

Comportement au feu et conformité normative

Le câble SYT1+ 3 paires AWG20 est conforme aux principales normes en vigueur pour les câbles téléphoniques et de transmission de données.

• NF C 93-529
• Non propagation de la flamme : NF C 32-070 catégorie C2
• EN 50265-2-1 / IEC 60332-1
• Euroclasse : Eca (Règlement Produits de Construction 305/2011)
• Conformité RoHS : directive européenne 2011/65/UE

Conditions de pose et d’installation

• Pose intérieure uniquement
• Installation en conduites ou en caniveaux
• Plage de température : de -10 °C à +70 °C
• Rayon de courbure minimum : 6 × le diamètre du câble
• Traction statique admissible : 15 N/mm² de section cuivre

Pourquoi choisir le câble SYT1+ 3 paires AWG20 (9/10) ?

Le câble téléphonique SYT1+ 3 paires AWG20 est une solution robuste, fiable et performante pour les installations nécessitant trois lignes téléphoniques ou de données avec une section renforcée. Il constitue un excellent choix pour les professionnels recherchant une stabilité maximale du signal, une protection efficace contre les interférences et une flexibilité de conditionnement grâce aux formats 50 m, 100 m ou à la coupe.
