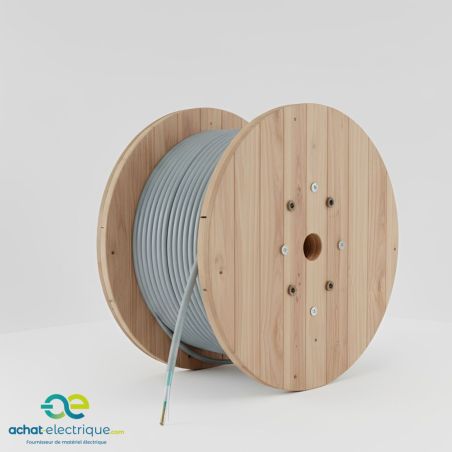

Câble téléphonique SYT1 7Paires AWG20 9/10 Couronne de 100m et TGL au mètre

Description technique du câble téléphonique SYT1+ 7 paires AWG20 (9/10)

Le câble téléphonique SYT1+ 7 paires AWG20 (9/10) est un câble professionnel destiné aux installations téléphoniques et aux transmissions de données nécessitant la gestion de plusieurs lignes simultanées, avec une section de conducteur renforcée garantissant une excellente tenue électrique. Cette version 7 paires en AWG20 (Ø 0,8 mm) est particulièrement adaptée aux réseaux tertiaires et aux installations techniques demandant fiabilité, stabilité du signal et durabilité.

Les conducteurs en cuivre nu massif Ø 0,8 mm assurent une faible résistance linéique (≥ 74 Ω/km), permettant une transmission stable des signaux analogiques et numériques jusqu’à 2 Mbit/s, même sur des longueurs importantes. L’écran général aluminium/polyester avec fil de continuité protège efficacement l’ensemble des paires contre les interférences électromagnétiques, un atout essentiel dans les environnements électriques complexes.

Applications et usages recommandés

Le câble SYT1+ 7 paires AWG20 est conçu pour les installations de courant faible nécessitant capacité multi-lignes, robustesse et continuité de service.

• Distribution téléphonique sur répartiteurs d’étage ou de rocade
• Raccordement capillaire vers prises terminales
• Installations de téléphonie privée interne multi-lignes
• Transmissions de données analogiques ou numériques
• Applications Internet ADSL / ADSL2
• Systèmes d’alarme, de domotique et de vidéo basse fréquence

Ce câble est prévu pour une pose intérieure, en conduites ou en caniveaux. Il convient parfaitement aux installations neuves comme aux opérations d’extension ou de rénovation de réseaux existants.

Structure et conception du câble

Le câble téléphonique SYT1+ est conçu pour offrir une durabilité élevée et une stabilité optimale des transmissions, même lorsque l’ensemble des sept paires est exploité simultanément.

Conducteurs et isolation

• Âme : cuivre nu massif Ø 0,8 mm (AWG20 – 9/10)
• Isolation : polyéthylène (PE)
• Câblage : conducteurs torsadés par paires

Blindage et gaines

• Écran général : ruban aluminium/polyester
• Fil de continuité : aluminium Ø 0,45 mm
• Assemblage : ruban synthétique hydrofuge
• Gaine externe : PVC gris

Le blindage général garantit une protection homogène de toutes les paires contre les perturbations électromagnétiques, assurant une qualité de signal constante sur l’ensemble du réseau.

Performances électriques

• Tension maximale d’utilisation : 80 V AC / 110 V DC
• Tension d’essai : 1500 V AC pendant 5 minutes
• Résistance linéique à 20 °C (en boucle) : ≥ 74 Ω/km
• Résistance d’isolement : > 1500 MΩ.km à +20 °C
• Capacité nominale : ≤ 80 nF/km à 800 Hz
• Impédance nominale : 100 Ω ± 20 % à 1 MHz

Ces performances assurent une transmission fiable, stable et durable des signaux téléphoniques et des données, même sur des installations multi-lignes sollicitées en continu.

Comportement au feu et conformité normative

Le câble SYT1+ 7 paires AWG20 est conforme aux normes en vigueur pour les câbles téléphoniques et de transmission de données.

• NF C 93-529
• Non propagation de la flamme : NF C 32-070 catégorie C2
• EN 50265-2-1 / IEC 60332-1
• Euroclasse : Eca (Règlement Produits de Construction 305/2011)
• Conformité RoHS : directive européenne 2011/65/UE

Conditions de pose et d’installation

• Pose intérieure uniquement
• Installation en conduites ou en caniveaux
• Plage de température : de -10 °C à +70 °C
• Rayon de courbure minimum : 6 × le diamètre du câble
• Traction statique admissible : 15 N/mm² de section cuivre

Pourquoi choisir le câble SYT1+ 7 paires AWG20 (9/10) ?

Le câble téléphonique SYT1+ 7 paires AWG20 est une solution robuste, fiable et évolutive pour les installations nécessitant plusieurs lignes téléphoniques ou de données avec une section renforcée. Il constitue un choix pertinent pour les professionnels recherchant performance électrique, protection contre les interférences et flexibilité grâce aux formats couronne de 100 m ou vente à la coupe (TGL).
