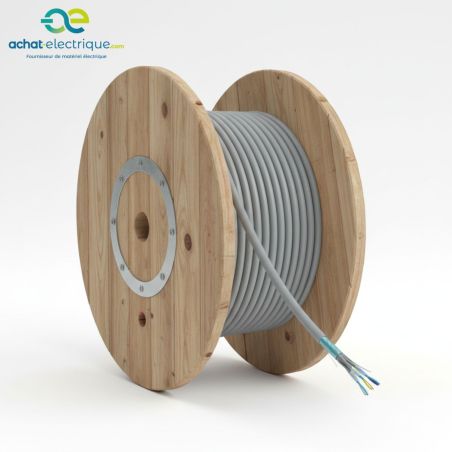

Câble téléphonique SYT+ BLINDE PAR PAIRE 2PAWG20 TGL au mètre

Description technique du câble téléphonique SYT1+ blindé par paire 2 paires AWG20

Le câble téléphonique SYT1+ blindé par paire 2 paires AWG20 est un câble professionnel anti-inductif destiné aux liaisons numériques et analogiques sensibles. Il est spécifiquement conçu pour les environnements électriquement perturbés où la fiabilité des transmissions est critique.

Contrairement aux câbles téléphoniques standards, le SYT1+ bénéficie d’une double protection électromagnétique : chaque paire est protégée par un écran individuel aluminium/polyester, complété par un écran général avec fil de continuité. Cette architecture garantit une excellente immunité CEM et limite fortement les phénomènes de diaphonie et d’induction.

Applications et usages recommandés

Le câble SYT1+ blindé par paire est recommandé pour les applications nécessitant une transmission stable et sécurisée des signaux dans des environnements exigeants.

• Liaisons d’interphones et de portiers
• Systèmes d’alarme et de sécurité
• Télémesure et automatismes
• Réseaux téléphoniques professionnels
• Réseaux de transport de données numériques ou analogiques

Il est compatible avec les protocoles industriels RS 232, RS 422 et RS 485, et permet la transmission de données jusqu’à 2 MHz, ce qui le rend parfaitement adapté aux installations pré-informatiques et industrielles.

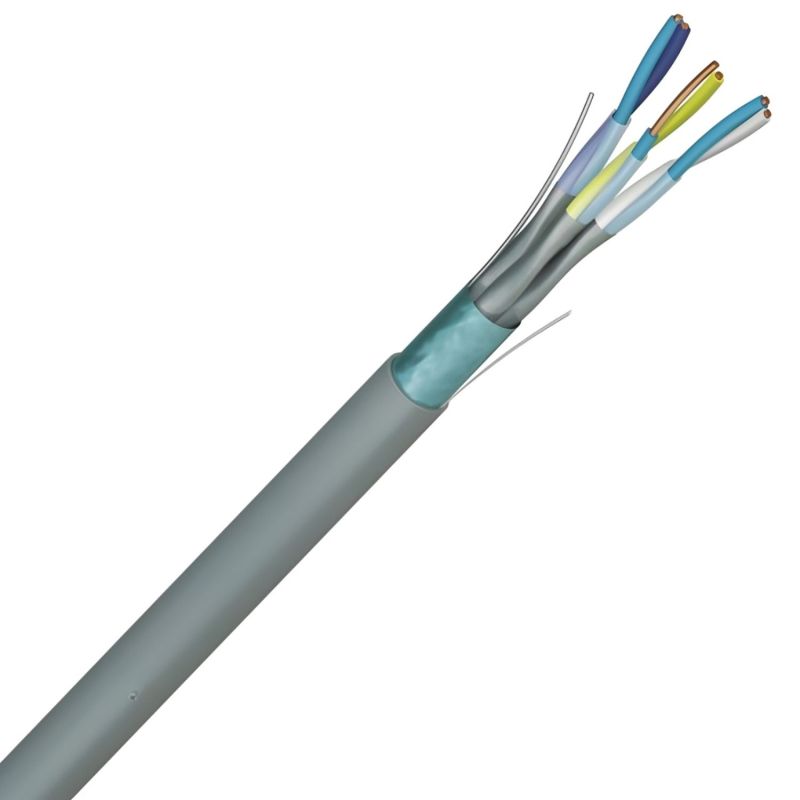

Structure et conception du câble

Le câble téléphonique SYT1+ est conçu pour offrir robustesse mécanique, stabilité électrique et facilité de mise en œuvre.

Conducteurs et isolation

• Âme : cuivre nu massif Ø 0,8 mm (AWG20)
• Isolation : polyéthylène (PE)
• Câblage : conducteurs torsadés par paires en couches concentriques

Blindage et protection électromagnétique

• Écran individuel par paire : ruban aluminium/polyester
• Écran général : ruban aluminium/polyester
• Fil de continuité : cuivre étamé Ø 0,5 mm
• Assemblage : ruban synthétique hydrofuge

Cette conception à double blindage offre une protection renforcée contre les interférences électromagnétiques, particulièrement adaptée aux environnements industriels et tertiaires.

Performances électriques

• Tension maximale d’utilisation : 80 V AC / 110 V DC
• Tension d’essai : 1500 V AC pendant 5 minutes
• Résistance linéique à 20 °C (boucle) : ≥ 74 Ω/km (AWG20)
• Résistance d’isolement : > 1500 MΩ.km à +20 °C
• Capacité nominale : ≤ 80 nF/km à 800 Hz
• Impédance nominale : 100 Ω ± 20 % à 1 MHz

Ces caractéristiques assurent une transmission stable, précise et durable des signaux, même sur de longues distances et dans des environnements perturbés.

Comportement au feu et conformité normative

Le câble SYT1+ blindé par paire est conforme aux normes applicables aux câbles téléphoniques et de transmission de données.

• NF C 93-529
• Non propagation de la flamme : NF C 32-070 catégorie C2
• EN 50265-2-1 / IEC 60332-1
• Euroclasse : Eca (Règlement Produits de Construction 305/2011)
• Conformité RoHS : directive européenne 2011/65/UE

Conditions de pose et d’installation

• Installation intérieure
• Pose en conduits ou en caniveaux
• Plage de température : de -10 °C à +70 °C
• Rayon de courbure minimum : 6 × le diamètre du câble (pose fixe)
• Traction statique admissible : 15 N/mm² de section cuivre

Repérage et marquage

Le repérage des conducteurs est indiqué dans le tableau présent dans la partie technique.
Marquage : SYT1+ NUM Ai

Pourquoi choisir le câble SYT1+ blindé par paire ?

Le câble téléphonique SYT1+ blindé par paire est une solution haut de gamme pour les installations nécessitant une fiabilité maximale et une protection renforcée contre les perturbations électromagnétiques. Il est particulièrement adapté aux applications industrielles, aux automatismes et aux réseaux de communication sensibles.
