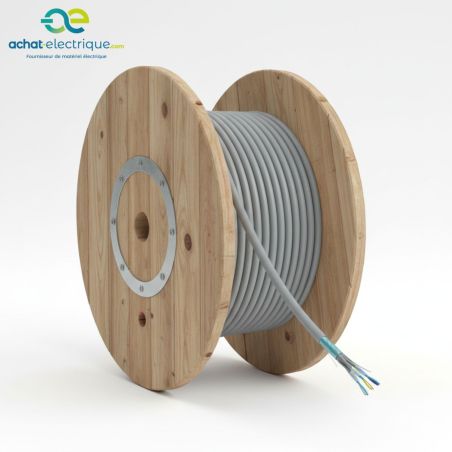

Câble téléphonique SYT+ BLINDE PAR PAIRE 3PAWG20 TGL au mètre

Description technique du câble téléphonique SYT1+ blindé par paire 3 paires AWG20

Le câble téléphonique SYT1+ blindé par paire 3 paires AWG20 est un câble professionnel anti-inductif destiné aux liaisons numériques et analogiques sensibles nécessitant la transmission de plusieurs signaux simultanés au sein d’un même câble. Cette version 3 paires AWG20 permet de gérer davantage de circuits tout en garantissant une excellente stabilité électrique.

Grâce à sa conception à double blindage, chaque paire étant protégée par un écran individuel aluminium/polyester et complétée par un écran général avec fil de continuité, ce câble offre une immunité électromagnétique renforcée. Il limite efficacement la diaphonie, l’induction et les perturbations externes, même dans les environnements industriels ou tertiaires fortement sollicités.

Applications et usages recommandés

Le câble SYT1+ blindé par paire 3 paires est recommandé pour les installations nécessitant plusieurs liaisons de transmission dans des environnements électriquement perturbés.

• Liaisons d’interphones et de portiers multi-fonctions
• Systèmes d’alarme et de sécurité complexes
• Télémesure et automatismes industriels
• Réseaux téléphoniques professionnels
• Réseaux de transport de données numériques ou analogiques

Il est compatible avec les protocoles industriels RS 232, RS 422 et RS 485, et permet la transmission de données jusqu’à 2 MHz, ce qui le rend parfaitement adapté aux applications pré-informatiques et industrielles.

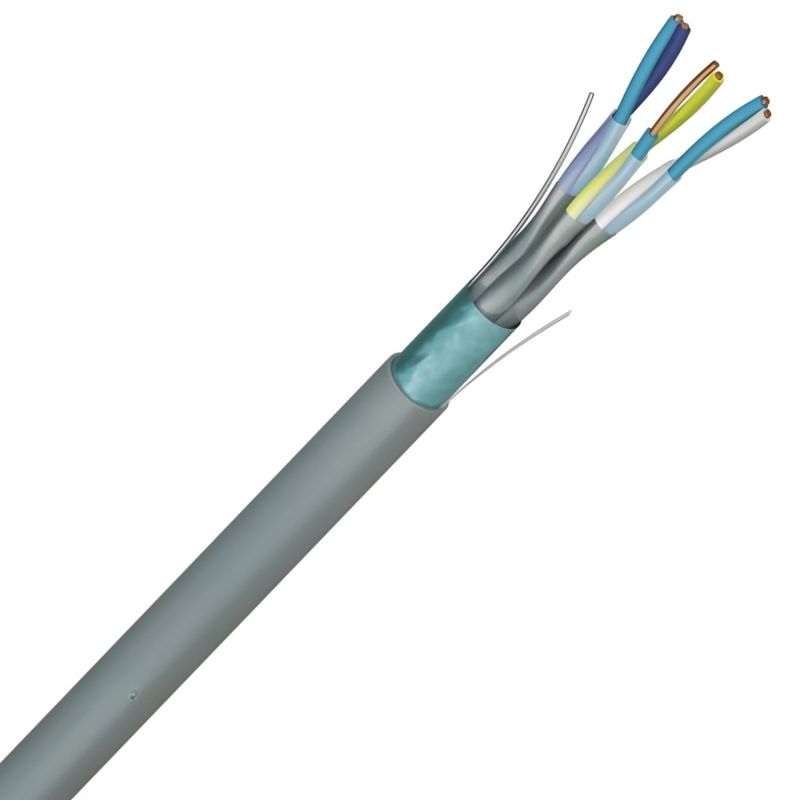

Structure et conception du câble

Le câble téléphonique SYT1+ est conçu pour répondre aux exigences de fiabilité et de robustesse des installations professionnelles.

Conducteurs et isolation

• Âme : cuivre nu massif Ø 0,8 mm (AWG20)
• Isolation : polyéthylène (PE)
• Câblage : conducteurs torsadés par paires en couches concentriques

Blindage et protection électromagnétique

• Écran individuel par paire : ruban aluminium/polyester
• Écran général : ruban aluminium/polyester
• Fil de continuité : cuivre étamé Ø 0,5 mm
• Assemblage : ruban synthétique hydrofuge

Cette architecture assure une protection maximale contre les interférences électromagnétiques, indispensable pour la fiabilité des transmissions multi-signaux.

Performances électriques

• Tension maximale d’utilisation : 80 V AC / 110 V DC
• Tension d’essai : 1500 V AC pendant 5 minutes
• Résistance linéique à 20 °C (en boucle) : ≥ 74 Ω/km (AWG20)
• Résistance d’isolement : > 1500 MΩ.km à +20 °C
• Capacité nominale : ≤ 80 nF/km à 800 Hz
• Impédance nominale : 100 Ω ± 20 % à 1 MHz

Ces performances garantissent une transmission stable, précise et durable des signaux numériques et analogiques, même sur de longues distances.

Comportement au feu et conformité normative

Le câble SYT1+ blindé par paire 3 paires est conforme aux normes applicables aux câbles téléphoniques et de transmission de données.

• NF C 93-529
• Non propagation de la flamme : NF C 32-070 catégorie C2
• EN 50265-2-1 / IEC 60332-1
• Euroclasse : Eca (Règlement Produits de Construction 305/2011)
• Conformité RoHS : directive européenne 2011/65/UE

Conditions de pose et d’installation

• Installation intérieure
• Pose en conduits ou en caniveaux
• Plage de température : de -10 °C à +70 °C
• Rayon de courbure minimum : 6 × le diamètre du câble (pose fixe)
• Traction statique admissible : 15 N/mm² de section cuivre

Repérage et marquage

Le repérage des conducteurs est indiqué dans le tableau présent dans la partie technique.
Marquage : SYT1+ NUM Ai

Pourquoi choisir le câble SYT1+ blindé par paire 3 paires ?

Le câble téléphonique SYT1+ blindé par paire 3 paires est une solution hautement fiable pour les installations nécessitant plusieurs circuits dans des environnements électriquement perturbés. Il permet de centraliser plusieurs signaux, de sécuriser les transmissions et de garantir une installation professionnelle, durable et évolutive.
