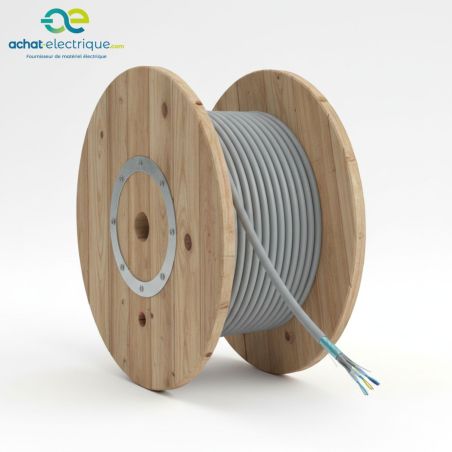

Câble téléphonique SYT+ BLINDE PAR PAIRE 5PAWG20 TGL au mètre

Description technique du câble téléphonique SYT1+ blindé par paire 5 paires AWG20

Le câble téléphonique SYT1+ blindé par paire 5 paires AWG20 est un câble professionnel anti-inductif hautes performances, conçu pour les liaisons numériques et analogiques sensibles nécessitant la transmission d’un grand nombre de signaux dans un seul et même câble. Cette version 5 paires AWG20 est idéale pour les installations complexes où la fiabilité des transmissions est primordiale.

Grâce à sa conception à double blindage — un écran individuel aluminium/polyester pour chaque paire combiné à un écran général avec fil de continuité — ce câble offre une protection maximale contre les interférences électromagnétiques. Il limite efficacement la diaphonie, les perturbations externes et les phénomènes d’induction, même dans les environnements industriels fortement perturbés.

Applications et usages recommandés

Le câble SYT1+ blindé par paire 5 paires est particulièrement adapté aux installations nécessitant de multiples circuits de transmission et une sécurité maximale des signaux.

• Interphones et portiers multi-lignes
• Systèmes d’alarme et de sécurité complexes
• Télémesure et automatismes industriels
• Réseaux téléphoniques professionnels multi-postes
• Réseaux de transport de données numériques ou analogiques

Ce câble est compatible avec les protocoles industriels RS 232, RS 422 et RS 485, et permet la transmission de données jusqu’à 2 MHz, répondant ainsi aux exigences des applications industrielles, tertiaires et pré-informatiques.

Structure et conception du câble

Le câble téléphonique SYT1+ 5 paires est conçu pour garantir une robustesse mécanique, une stabilité électrique et une longévité optimale, même en conditions d’exploitation intensives.

Conducteurs et isolation

• Âme : cuivre nu massif Ø 0,8 mm (AWG20)
• Isolation : polyéthylène (PE)
• Câblage : conducteurs torsadés par paires en couches concentriques

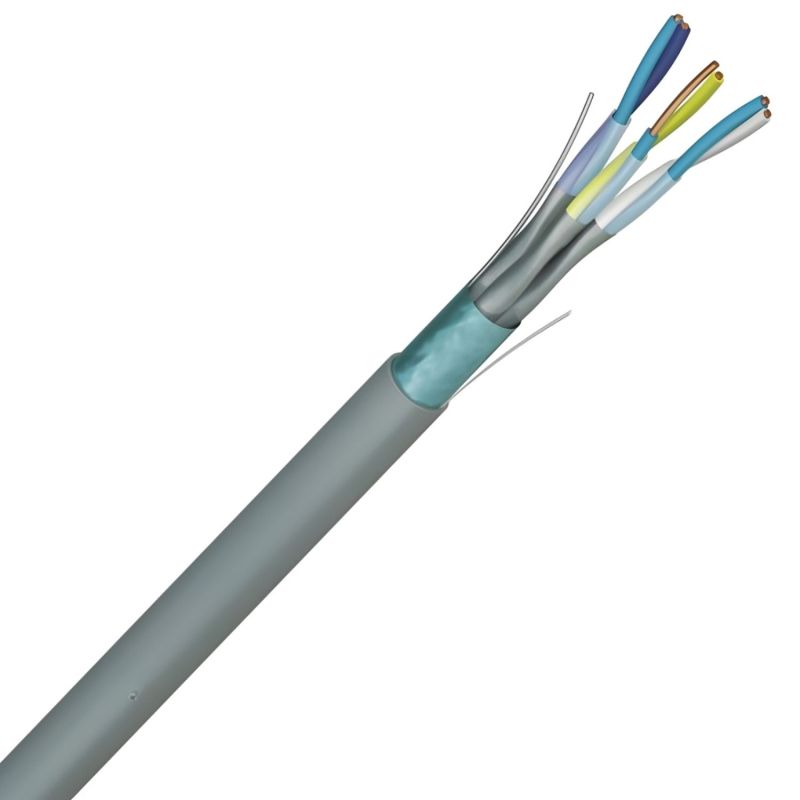

Blindage et protection électromagnétique

• Écran individuel par paire : ruban aluminium/polyester
• Écran général : ruban aluminium/polyester
• Fil de continuité : cuivre étamé Ø 0,5 mm
• Assemblage : ruban synthétique hydrofuge

Cette architecture à double blindage assure une immunité CEM exceptionnelle, indispensable pour la transmission de signaux multiples dans des environnements électriquement perturbés.

Performances électriques

• Tension maximale d’utilisation : 80 V AC / 110 V DC
• Tension d’essai : 1500 V AC pendant 5 minutes
• Résistance linéique à 20 °C (en boucle) : ≥ 74 Ω/km (AWG20)
• Résistance d’isolement : > 1500 MΩ.km à +20 °C
• Capacité nominale : ≤ 80 nF/km à 800 Hz
• Impédance nominale : 100 Ω ± 20 % à 1 MHz

Ces performances garantissent une transmission stable, précise et durable des signaux numériques et analogiques, même sur de longues distances et avec un nombre élevé de circuits actifs.

Comportement au feu et conformité normative

Le câble SYT1+ blindé par paire 5 paires est conforme aux principales normes applicables aux câbles téléphoniques et de transmission de données.

• NF C 93-529
• Non propagation de la flamme : NF C 32-070 catégorie C2
• EN 50265-2-1 / IEC 60332-1
• Euroclasse : Eca (Règlement Produits de Construction 305/2011)
• Conformité RoHS : directive européenne 2011/65/UE

Conditions de pose et d’installation

• Installation intérieure
• Pose en conduits ou en caniveaux
• Plage de température : de -10 °C à +70 °C
• Rayon de courbure minimum : 6 × le diamètre du câble (pose fixe)
• Traction statique admissible : 15 N/mm² de section cuivre

Repérage et marquage

Le repérage des conducteurs est indiqué dans le tableau présent dans la partie technique.
Marquage : SYT1+ NUM Ai

Pourquoi choisir le câble SYT1+ blindé par paire 5 paires ?

Le câble téléphonique SYT1+ blindé par paire 5 paires est une solution haut de gamme pour les installations nécessitant un nombre élevé de circuits et une fiabilité maximale des transmissions. Il permet de centraliser plusieurs signaux dans un seul câble, de sécuriser les communications et de garantir une installation professionnelle, durable et évolutive.
