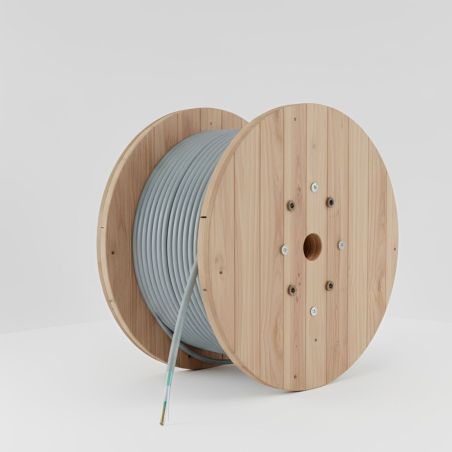

Câble téléphonique SYT1 1Paire AWG24 5/10 Couronne de 100m

Description technique du câble téléphonique SYT1+ 1 paire AWG24 (5/10)

Le câble téléphonique SYT1+ 1 paire AWG24 (5/10) est un câble professionnel destiné aux installations téléphoniques et aux transmissions de données nécessitant une liaison simple à une seule paire avec une protection efficace contre les interférences électromagnétiques. Cette version 1 paire est particulièrement adaptée aux raccordements unitaires et aux installations de faible capacité.

Grâce à ses conducteurs en cuivre nu massif Ø 0,5 mm, ce câble garantit une excellente stabilité électrique et une transmission fiable des signaux analogiques et numériques jusqu’à 2 Mbit/s. L’écran général en aluminium/polyester avec fil de continuité permet de limiter efficacement les perturbations électromagnétiques, ce qui est essentiel dans les environnements techniques ou partagés.

Applications et usages recommandés

Le câble SYT1+ 1 paire AWG24 est destiné aux installations de courant faible nécessitant fiabilité, simplicité et protection CEM.

• Distribution téléphonique sur répartiteurs d’étage ou de rocade
• Raccordement capillaire jusqu’à la prise terminale
• Installations de téléphonie privée interne
• Transmissions de données analogiques ou numériques
• Applications ADSL, ADSL2, RNIS
• Systèmes de domotique, alarmes et vidéo basse fréquence

Ce câble est conçu exclusivement pour une pose intérieure, en conduites ou en caniveaux, conformément aux prescriptions d’installation.

Structure et conception du câble

Le câble téléphonique SYT1+ est conçu pour offrir une durabilité élevée et une stabilité optimale des transmissions, même dans des environnements sensibles aux perturbations électromagnétiques.

Conducteurs et isolation

• Âme : cuivre nu massif Ø 0,5 mm (AWG24 – 5/10)
• Isolation : polyéthylène (PE)
• Câblage : conducteurs torsadés par paire

Blindage et gaines

• Écran général : ruban aluminium/polyester
• Fil de continuité : aluminium Ø 0,45 mm
• Assemblage : ruban synthétique hydrofuge
• Gaine externe : PVC gris

La présence de l’écran général permet de limiter efficacement les interférences électromagnétiques générées par les installations électriques voisines, garantissant ainsi une qualité de transmission constante.

Performances électriques

• Tension maximale d’utilisation : 80 V AC / 110 V DC
• Tension d’essai : 1500 V AC pendant 5 minutes
• Résistance linéique à 20 °C (en boucle) : ≥ 188 Ω/km
• Résistance d’isolement : > 1500 MΩ.km à +20 °C
• Capacité nominale : ≤ 80 nF/km à 800 Hz
• Impédance nominale : 100 Ω ± 20 % à 1 MHz

Ces performances assurent une transmission fiable et stable des signaux téléphoniques et des données, avec une marge de sécurité électrique conforme aux exigences des installations professionnelles.

Comportement au feu et conformité normative

Le câble SYT1+ 1 paire AWG24 est conforme aux normes en vigueur pour les câbles téléphoniques et de transmission de données.

• NF C 93-529
• Non propagation de la flamme : NF C 32-070 catégorie C2
• EN 50265-2-1 / IEC 60332-1
• Euroclasse : Eca (Règlement Produits de Construction 305/2011)
• Conformité RoHS : directive européenne 2011/65/UE

Conditions de pose et d’installation

• Pose intérieure uniquement
• Installation en conduites ou en caniveaux
• Plage de température : de -10 °C à +70 °C
• Rayon de courbure minimum : 6 × le diamètre du câble
• Traction statique admissible : 15 N/mm² de section cuivre

Pourquoi choisir le câble SYT1+ 1 paire AWG24 ?

Le câble téléphonique SYT1+ 1 paire AWG24 est une solution fiable, protégée et économique pour les installations nécessitant une liaison téléphonique ou de données simple, avec une excellente protection contre les interférences électromagnétiques. Il constitue un choix sûr pour les professionnels recherchant conformité, durabilité et qualité de transmission.
