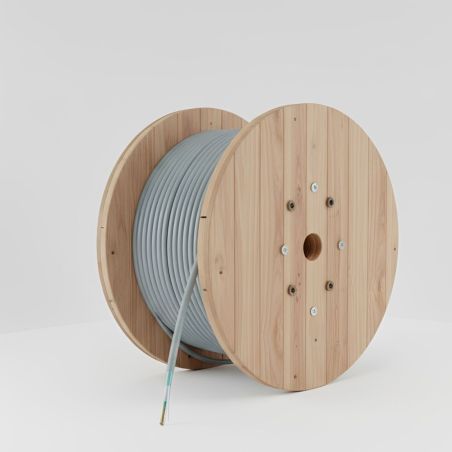

Câble téléphonique SYT1 3Paires AWG24 5/10 Couronne de 100m

Description technique du câble téléphonique SYT1+ 3 paires AWG24 (5/10)

Le câble téléphonique SYT1+ 3 paires AWG24 (5/10) est un câble professionnel destiné aux installations téléphoniques et aux transmissions de données nécessitant la gestion de trois circuits distincts, avec une protection efficace contre les interférences électromagnétiques. Cette version 3 paires est particulièrement adaptée aux installations de téléphonie privée et aux réseaux de courant faible de capacité intermédiaire.

Grâce à ses conducteurs en cuivre nu massif Ø 0,5 mm, ce câble garantit une excellente stabilité électrique et une transmission fiable des signaux analogiques et numériques jusqu’à 2 Mbit/s. L’écran général aluminium/polyester avec fil de continuité limite efficacement les perturbations électromagnétiques, assurant une qualité de transmission constante, même dans des environnements techniques.

Applications et usages recommandés

Le câble SYT1+ 3 paires AWG24 est destiné aux installations de courant faible nécessitant fiabilité, polyvalence et protection CEM.

• Distribution téléphonique sur répartiteurs d’étage ou de rocade
• Raccordement capillaire jusqu’à la prise terminale
• Installations de téléphonie privée interne multi-lignes
• Transmissions de données analogiques ou numériques
• Applications ADSL, ADSL2, RNIS
• Systèmes de domotique, alarmes et vidéo basse fréquence

Ce câble est conçu exclusivement pour une pose intérieure, en conduites ou en caniveaux, conformément aux prescriptions d’installation.

Structure et conception du câble

Le câble téléphonique SYT1+ est conçu pour offrir une durabilité élevée et une stabilité optimale des transmissions, même dans des environnements sensibles aux perturbations électromagnétiques.

Conducteurs et isolation

• Âme : cuivre nu massif Ø 0,5 mm (AWG24 – 5/10)
• Isolation : polyéthylène (PE)
• Câblage : conducteurs torsadés par paires

Blindage et gaines

• Écran général : ruban aluminium/polyester
• Fil de continuité : aluminium Ø 0,45 mm
• Assemblage : ruban synthétique hydrofuge
• Gaine externe : PVC gris

La présence de l’écran général permet de limiter efficacement les interférences électromagnétiques générées par les installations électriques voisines, garantissant ainsi une qualité de transmission constante.

Performances électriques

• Tension maximale d’utilisation : 80 V AC / 110 V DC
• Tension d’essai : 1500 V AC pendant 5 minutes
• Résistance linéique à 20 °C (en boucle) : ≥ 188 Ω/km
• Résistance d’isolement : > 1500 MΩ.km à +20 °C
• Capacité nominale : ≤ 80 nF/km à 800 Hz
• Impédance nominale : 100 Ω ± 20 % à 1 MHz

Ces performances assurent une transmission fiable et stable des signaux téléphoniques et des données, avec une marge de sécurité électrique conforme aux exigences des installations professionnelles.

Comportement au feu et conformité normative

Le câble SYT1+ 3 paires AWG24 est conforme aux normes en vigueur pour les câbles téléphoniques et de transmission de données.

• NF C 93-529
• Non propagation de la flamme : NF C 32-070 catégorie C2
• EN 50265-2-1 / IEC 60332-1
• Euroclasse : Eca (Règlement Produits de Construction 305/2011)
• Conformité RoHS : directive européenne 2011/65/UE

Conditions de pose et d’installation

• Pose intérieure uniquement
• Installation en conduites ou en caniveaux
• Plage de température : de -10 °C à +70 °C
• Rayon de courbure minimum : 6 × le diamètre du câble
• Traction statique admissible : 15 N/mm² de section cuivre

Pourquoi choisir le câble SYT1+ 3 paires AWG24 ?

Le câble téléphonique SYT1+ 3 paires AWG24 est une solution fiable, protégée et polyvalente pour les installations nécessitant trois lignes téléphoniques ou de données, avec une excellente protection contre les interférences électromagnétiques. Il constitue un choix sûr pour les professionnels recherchant conformité, durabilité et qualité de transmission, dans un format couronne de 100 m parfaitement adapté aux chantiers courants.
