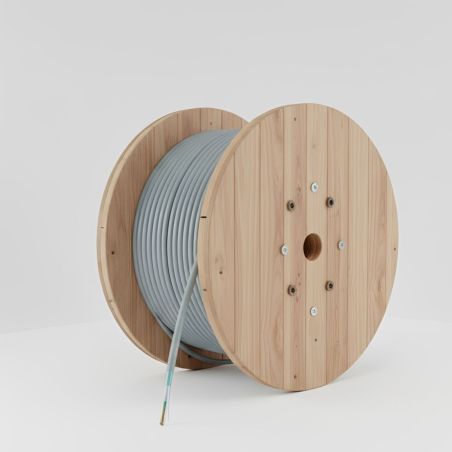

Câble téléphonique SYT1 112Paires AWG24 5/10 TGL au mètre

Description technique du câble téléphonique SYT1+ 112 paires AWG24 (5/10)

Le câble téléphonique SYT1+ 112 paires AWG24 (5/10) est un câble professionnel destiné aux installations téléphoniques et aux transmissions de données nécessitant une capacité multi-lignes extrêmement élevée, tout en assurant une excellente protection contre les interférences électromagnétiques. Cette version 112 paires représente la capacité maximale de la gamme SYT1+, idéale pour les infrastructures télécom lourdes et les réseaux collectifs de grande envergure.

Grâce à ses conducteurs en cuivre nu massif Ø 0,5 mm, ce câble garantit une stabilité électrique optimale et une transmission fiable des signaux analogiques et numériques jusqu’à 2 Mbit/s. L’écran général aluminium/polyester avec fil de continuité protège efficacement l’ensemble des paires contre les perturbations électromagnétiques, même dans des environnements techniques complexes et fortement sollicités.

Applications et usages recommandés

Le câble SYT1+ 112 paires AWG24 est destiné aux installations de courant faible nécessitant robustesse, fiabilité et protection CEM.

• Distribution téléphonique sur répartiteurs principaux et centraux
• Liaisons capillaires à très forte densité de lignes
• Installations de téléphonie privée interne de grande envergure
• Réseaux télécom tertiaires, collectifs et industriels
• Transmissions de données analogiques ou numériques
• Applications ADSL, ADSL2, RNIS
• Systèmes de domotique, alarmes et vidéo basse fréquence

Ce câble est destiné à une pose intérieure, en conduites ou en caniveaux. Il est proposé exclusivement en vente au mètre (TGL), permettant un ajustement précis des longueurs sur les chantiers de grande envergure.

Structure et conception du câble

Le câble téléphonique SYT1+ est conçu pour offrir une durabilité élevée et une stabilité optimale des transmissions, même lorsque l’ensemble des paires est exploité simultanément.

Conducteurs et isolation

• Âme : cuivre nu massif Ø 0,5 mm (AWG24 – 5/10)
• Isolation : polyéthylène (PE)
• Câblage : conducteurs torsadés par paires en couches concentriques

Blindage et gaines

• Écran général : ruban aluminium/polyester
• Fil de continuité : aluminium Ø 0,45 mm
• Assemblage : ruban synthétique hydrofuge
• Gaine externe : PVC gris

Le blindage général garantit une protection homogène de toutes les paires contre les perturbations électromagnétiques, assurant une qualité de transmission stable et durable, même sur des réseaux extrêmement chargés.

Performances électriques

• Tension maximale d’utilisation : 80 V AC / 110 V DC
• Tension d’essai : 1500 V AC pendant 5 minutes
• Résistance linéique à 20 °C (en boucle) : ≥ 188 Ω/km
• Résistance d’isolement : > 1500 MΩ.km à +20 °C
• Capacité nominale : ≤ 80 nF/km à 800 Hz
• Impédance nominale : 100 Ω ± 20 % à 1 MHz

Ces performances assurent une transmission fiable, sécurisée et durable des signaux téléphoniques et des données, même sur des installations comportant un très grand nombre de lignes actives.

Comportement au feu et conformité normative

Le câble SYT1+ 112 paires AWG24 est conforme aux normes en vigueur pour les câbles téléphoniques et de transmission de données.

• NF C 93-529
• Non propagation de la flamme : NF C 32-070 catégorie C2
• EN 50265-2-1 / IEC 60332-1
• Euroclasse : Eca (Règlement Produits de Construction 305/2011)
• Conformité RoHS : directive européenne 2011/65/UE

Conditions de pose et d’installation

• Pose intérieure uniquement
• Installation en conduites ou en caniveaux
• Plage de température : de -10 °C à +70 °C
• Rayon de courbure minimum : 6 × le diamètre du câble
• Traction statique admissible : 15 N/mm² de section cuivre

Pourquoi choisir le câble SYT1+ 112 paires AWG24 ?

Le câble téléphonique SYT1+ 112 paires AWG24 est la solution ultime pour les installations télécom à très grande échelle, offrant une capacité maximale, une protection optimale contre les interférences électromagnétiques et une conformité totale aux normes en vigueur. Il constitue un choix de référence pour les professionnels recherchant performance, fiabilité et flexibilité maximale grâce à la vente à la coupe.
