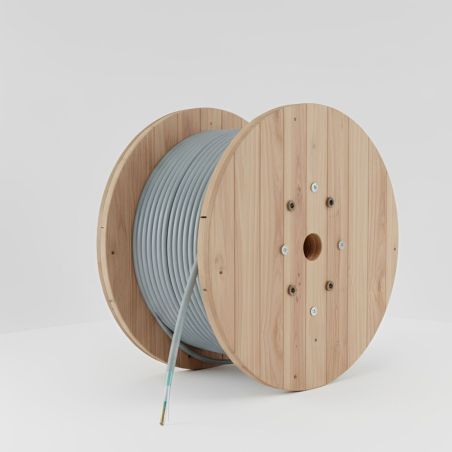

Câble téléphonique SYT1 21Paires AWG24 5/10 TGL au mètre

Description technique du câble téléphonique SYT1+ 21 paires AWG24 (5/10)

Le câble téléphonique SYT1+ 21 paires AWG24 (5/10) est un câble professionnel destiné aux installations téléphoniques et aux transmissions de données nécessitant une capacité multi-lignes élevée, tout en garantissant une excellente protection contre les interférences électromagnétiques. Cette version 21 paires est idéalement positionnée pour les réseaux tertiaires, collectifs et les infrastructures télécom de capacité importante.

Grâce à ses conducteurs en cuivre nu massif Ø 0,5 mm, ce câble assure une stabilité électrique optimale et une transmission fiable des signaux analogiques et numériques jusqu’à 2 Mbit/s. L’écran général aluminium/polyester avec fil de continuité protège efficacement l’ensemble des paires contre les perturbations électromagnétiques, même dans des environnements techniques denses et complexes.

Applications et usages recommandés

Le câble SYT1+ 21 paires AWG24 est destiné aux installations de courant faible nécessitant robustesse, fiabilité et protection CEM.

• Distribution téléphonique sur répartiteurs d’étage, de rocade ou principaux
• Raccordement capillaire à forte densité vers prises terminales
• Installations de téléphonie privée interne multi-lignes
• Réseaux télécom tertiaires et collectifs
• Transmissions de données analogiques ou numériques
• Applications ADSL, ADSL2, RNIS
• Systèmes de domotique, alarmes et vidéo basse fréquence

Ce câble est destiné à une pose intérieure, en conduites ou en caniveaux. Il est proposé exclusivement en vente au mètre (TGL), permettant un ajustement précis des longueurs selon les contraintes spécifiques de chaque chantier.

Structure et conception du câble

Le câble téléphonique SYT1+ est conçu pour offrir une durabilité élevée et une stabilité optimale des transmissions, même lorsque l’ensemble des paires est exploité simultanément.

Conducteurs et isolation

• Âme : cuivre nu massif Ø 0,5 mm (AWG24 – 5/10)
• Isolation : polyéthylène (PE)
• Câblage : conducteurs torsadés par paires en couches concentriques

Blindage et gaines

• Écran général : ruban aluminium/polyester
• Fil de continuité : aluminium Ø 0,45 mm
• Assemblage : ruban synthétique hydrofuge
• Gaine externe : PVC gris

Le blindage général garantit une protection homogène de toutes les paires contre les perturbations électromagnétiques, assurant une qualité de transmission stable et durable, même sur des réseaux fortement chargés.

Performances électriques

• Tension maximale d’utilisation : 80 V AC / 110 V DC
• Tension d’essai : 1500 V AC pendant 5 minutes
• Résistance linéique à 20 °C (en boucle) : ≥ 188 Ω/km
• Résistance d’isolement : > 1500 MΩ.km à +20 °C
• Capacité nominale : ≤ 80 nF/km à 800 Hz
• Impédance nominale : 100 Ω ± 20 % à 1 MHz

Ces performances assurent une transmission fiable, sécurisée et durable des signaux téléphoniques et des données, même sur des installations comportant un nombre important de lignes actives.

Comportement au feu et conformité normative

Le câble SYT1+ 21 paires AWG24 est conforme aux normes en vigueur pour les câbles téléphoniques et de transmission de données.

• NF C 93-529
• Non propagation de la flamme : NF C 32-070 catégorie C2
• EN 50265-2-1 / IEC 60332-1
• Euroclasse : Eca (Règlement Produits de Construction 305/2011)
• Conformité RoHS : directive européenne 2011/65/UE

Conditions de pose et d’installation

• Pose intérieure uniquement
• Installation en conduites ou en caniveaux
• Plage de température : de -10 °C à +70 °C
• Rayon de courbure minimum : 6 × le diamètre du câble
• Traction statique admissible : 15 N/mm² de section cuivre

Pourquoi choisir le câble SYT1+ 21 paires AWG24 ?

Le câble téléphonique SYT1+ 21 paires AWG24 est une solution fiable, protégée et évolutive pour les installations nécessitant un nombre important de lignes téléphoniques ou de données, avec une excellente protection contre les interférences électromagnétiques. Il constitue un choix sûr pour les professionnels recherchant performance, conformité normative et flexibilité maximale grâce à la vente à la coupe.
