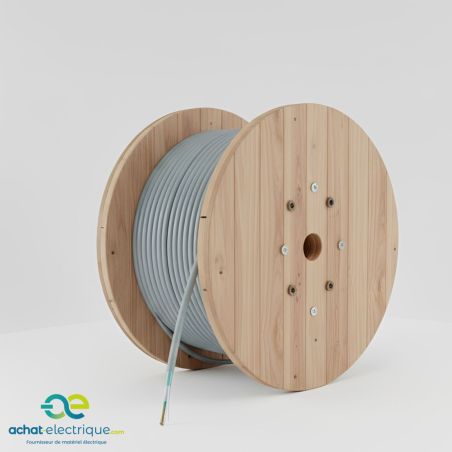

Câble téléphonique SYT1 1Paire AWG20 9/10 Couronne de 100m

Description technique du câble téléphonique SYT1+ 1 paire AWG20 (9/10)

Le câble téléphonique SYT1+ 1 paire AWG20 (9/10) est un câble professionnel destiné aux installations téléphoniques et aux transmissions de données nécessitant une liaison simple avec une section de conducteur renforcée. Cette version 1 paire en AWG20 (Ø 0,8 mm) est particulièrement adaptée aux installations demandant une meilleure tenue électrique, une faible perte de signal et une excellente fiabilité dans le temps.

Grâce à son conducteur en cuivre nu massif de Ø 0,8 mm, ce câble offre une résistance linéique réduite (≥ 74 Ω/km), permettant une transmission stable des signaux analogiques et numériques jusqu’à 2 Mbit/s, même sur des longueurs plus importantes que les versions en 5/10. L’écran général aluminium/polyester avec fil de continuité assure une protection efficace contre les interférences électromagnétiques, indispensable dans les environnements techniques.

Applications et usages recommandés

Le câble SYT1+ 1 paire AWG20 est destiné aux installations de courant faible nécessitant fiabilité, robustesse et stabilité de transmission.

• Distribution téléphonique sur répartiteurs d’étage ou de rocade
• Raccordement capillaire jusqu’à la prise terminale
• Installations de téléphonie privée interne
• Transmissions de données analogiques ou numériques
• Applications Internet ADSL / ADSL2
• Systèmes de domotique, alarmes et vidéo basse fréquence

Ce câble est conçu pour une pose intérieure, en conduites ou en caniveaux, conformément aux prescriptions des installations télécom.

Structure et conception du câble

Le câble téléphonique SYT1+ est conçu pour offrir une durabilité élevée et une stabilité optimale des transmissions, même dans des environnements sensibles aux perturbations électromagnétiques.

Conducteur et isolation

• Âme : cuivre nu massif Ø 0,8 mm (AWG20 – 9/10)
• Isolation : polyéthylène (PE)
• Câblage : conducteurs torsadés par paire

Blindage et protection

• Écran général : ruban aluminium/polyester
• Fil de continuité : aluminium Ø 0,45 mm
• Assemblage : ruban synthétique hydrofuge
• Gaine externe : PVC gris

Le blindage général permet de limiter efficacement les perturbations électromagnétiques générées par les installations électriques voisines, garantissant une qualité de transmission constante.

Performances électriques

• Tension maximale d’utilisation : 80 V AC / 110 V DC
• Tension d’essai : 1500 V AC pendant 5 minutes
• Résistance linéique à 20 °C (en boucle) : ≥ 74 Ω/km
• Résistance d’isolement : > 1500 MΩ.km à +20 °C
• Capacité nominale : ≤ 80 nF/km à 800 Hz
• Impédance nominale : 100 Ω ± 20 % à 1 MHz

Ces caractéristiques garantissent une transmission fiable, stable et durable des signaux téléphoniques et des données, avec une excellente tenue électrique sur la longueur.

Comportement au feu et conformité normative

Le câble SYT1+ 1 paire AWG20 est conforme aux principales normes en vigueur pour les câbles téléphoniques et de transmission de données.

• NF C 93-529
• Non propagation de la flamme : NF C 32-070 catégorie C2
• EN 50265-2-1 / IEC 60332-1
• Euroclasse : Eca (Règlement Produits de Construction 305/2011)
• Conformité RoHS : directive européenne 2011/65/UE

Conditions de pose et d’installation

• Pose intérieure uniquement
• Installation en conduites ou caniveaux
• Plage de température : de -10 °C à +70 °C
• Rayon de courbure minimum : 6 × le diamètre du câble
• Traction statique admissible : 15 N/mm² de section cuivre

Pourquoi choisir le câble SYT1+ 1 paire AWG20 (9/10) ?

Le câble téléphonique SYT1+ 1 paire AWG20 est une solution robuste, fiable et performante pour les installations nécessitant une liaison simple avec une section renforcée. Il constitue un choix pertinent pour les professionnels recherchant une excellente stabilité du signal, une protection efficace contre les interférences et une conformité totale aux normes en vigueur.
