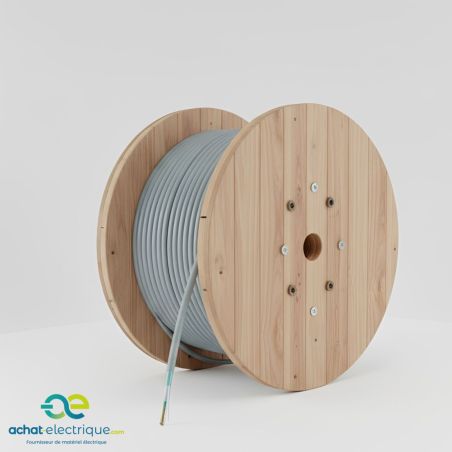

Câble téléphonique SYT1 56Paires AWG20 9/10 TGL au mètre

Description technique du câble téléphonique SYT1+ 56 paires AWG20 (9/10)

Le câble téléphonique SYT1+ 56 paires AWG20 (9/10) est un câble professionnel conçu pour les infrastructures télécom de grande envergure nécessitant la gestion d’un nombre très élevé de lignes simultanées, tout en garantissant une excellente stabilité électrique et une fiabilité maximale sur la durée. Cette version 56 paires en AWG20 (Ø 0,8 mm) s’adresse aux réseaux tertiaires complexes, bâtiments collectifs, sites techniques et installations téléphoniques à très forte densité.

Les conducteurs en cuivre nu massif Ø 0,8 mm assurent une faible résistance linéique (≥ 74 Ω/km), indispensable pour maintenir une qualité de transmission homogène des signaux analogiques et numériques jusqu’à 2 Mbit/s, même sur des longueurs importantes et avec de nombreuses paires exploitées simultanément. L’écran général aluminium/polyester avec fil de continuité protège efficacement l’ensemble du faisceau contre les interférences électromagnétiques.

Applications et usages recommandés

Le câble SYT1+ 56 paires AWG20 est destiné aux installations de courant faible nécessitant une capacité multi-lignes très élevée et une excellente continuité de service.

• Distribution téléphonique principale sur répartiteurs généraux
• Raccordement capillaire à très forte densité vers sous-répartiteurs
• Réseaux télécom tertiaires et collectifs de grande capacité
• Installations de téléphonie privée interne multi-lignes
• Transmissions de données analogiques ou numériques
• Applications Internet ADSL / ADSL2
• Systèmes d’alarme, de domotique et de vidéo basse fréquence

Ce câble est conçu pour une pose intérieure, en conduites ou en caniveaux. Il est proposé exclusivement en vente au mètre (TGL), permettant un dimensionnement précis des longueurs sur les chantiers d’envergure.

Structure et conception du câble

Le câble téléphonique SYT1+ est conçu pour offrir une durabilité élevée et une stabilité optimale des transmissions, même lorsque l’ensemble des cinquante-six paires est exploité simultanément.

Conducteurs et isolation

• Âme : cuivre nu massif Ø 0,8 mm (AWG20 – 9/10)
• Isolation : polyéthylène (PE)
• Câblage : conducteurs torsadés par paires

Blindage et gaines

• Écran général : ruban aluminium/polyester
• Fil de continuité : aluminium Ø 0,45 mm
• Assemblage : ruban synthétique hydrofuge
• Gaine externe : PVC gris

Le blindage général assure une protection homogène de l’ensemble des paires contre les perturbations électromagnétiques, garantissant une qualité de signal constante sur toute l’infrastructure.

Performances électriques

• Tension maximale d’utilisation : 80 V AC / 110 V DC
• Tension d’essai : 1500 V AC pendant 5 minutes
• Résistance linéique à 20 °C (en boucle) : ≥ 74 Ω/km
• Résistance d’isolement : > 1500 MΩ.km à +20 °C
• Capacité nominale : ≤ 80 nF/km à 800 Hz
• Impédance nominale : 100 Ω ± 20 % à 1 MHz

Ces performances garantissent une transmission fiable, stable et durable des signaux téléphoniques et des données, même sur des installations multi-lignes de très grande capacité.

Comportement au feu et conformité normative

Le câble SYT1+ 56 paires AWG20 est conforme aux normes en vigueur pour les câbles téléphoniques et de transmission de données.

• NF C 93-529
• Non propagation de la flamme : NF C 32-070 catégorie C2
• EN 50265-2-1 / IEC 60332-1
• Euroclasse : Eca (Règlement Produits de Construction 305/2011)
• Conformité RoHS : directive européenne 2011/65/UE

Conditions de pose et d’installation

• Pose intérieure uniquement
• Installation en conduites ou en caniveaux
• Plage de température : de -10 °C à +70 °C
• Rayon de courbure minimum : 6 × le diamètre du câble
• Traction statique admissible : 15 N/mm² de section cuivre

Pourquoi choisir le câble SYT1+ 56 paires AWG20 (9/10) ?

Le câble téléphonique SYT1+ 56 paires AWG20 représente une solution de référence pour les infrastructures télécom haute densité, nécessitant un grand nombre de lignes et une stabilité électrique irréprochable. Il est particulièrement adapté aux professionnels recherchant performance, fiabilité et flexibilité maximale grâce à la vente à la coupe (TGL).
