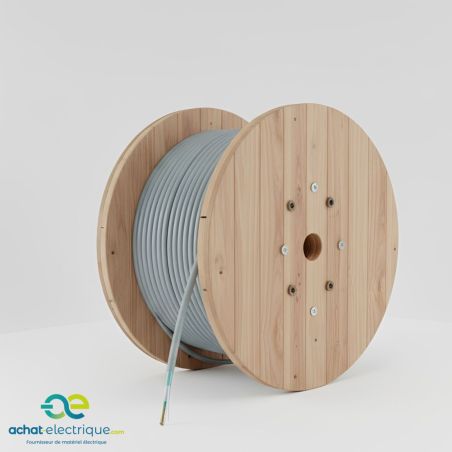

Câble téléphonique SYT1 112Paires AWG20 9/10 TGL au mètre

Description technique du câble téléphonique SYT1+ 112 paires AWG20 (9/10)

Le câble téléphonique SYT1+ 112 paires AWG20 (9/10) est un câble professionnel de très grande capacité, conçu pour les infrastructures télécom lourdes et les installations nécessitant un très grand nombre de lignes simultanées. Cette version 112 paires en AWG20 (Ø 0,8 mm) représente le plus haut niveau de densité de la gamme SYT1, tout en conservant une excellente stabilité électrique et une fiabilité maximale sur de longues distances.

Les conducteurs en cuivre nu massif Ø 0,8 mm offrent une faible résistance linéique (≥ 74 Ω/km), indispensable pour garantir une qualité de transmission homogène des signaux analogiques et numériques jusqu’à 2 Mbit/s, même lorsque l’ensemble des paires est exploité simultanément. L’écran général aluminium/polyester avec fil de continuité assure une protection efficace contre les interférences électromagnétiques, un critère essentiel dans les locaux techniques et les environnements à forte concentration de réseaux électriques.

Applications et usages recommandés

Le câble SYT1+ 112 paires AWG20 est destiné aux installations de courant faible nécessitant une capacité multi-lignes extrêmement élevée, une continuité de service irréprochable et une excellente tenue dans le temps.

• Distribution téléphonique principale sur répartiteurs généraux
• Raccordement capillaire à très forte densité vers sous-répartiteurs
• Infrastructures télécom tertiaires et collectives de grande envergure
• Installations de téléphonie privée interne multi-lignes
• Réseaux téléphoniques d’immeubles, hôpitaux, sites industriels, campus
• Transmissions de données analogiques ou numériques
• Applications Internet ADSL / ADSL2
• Systèmes d’alarme, de domotique et de vidéo basse fréquence

Ce câble est prévu pour une pose intérieure, en conduites ou en caniveaux. Il est proposé exclusivement en vente au mètre (TGL), permettant un dimensionnement précis des longueurs sur les chantiers de très grande ampleur.

Structure et conception du câble

Le câble téléphonique SYT1+ est conçu pour garantir une durabilité élevée et une stabilité optimale des transmissions, même lorsque les 112 paires sont sollicitées simultanément.

Conducteurs et isolation

• Âme : cuivre nu massif Ø 0,8 mm (AWG20 – 9/10)
• Isolation : polyéthylène (PE)
• Câblage : conducteurs torsadés par paires

Blindage et gaines

• Écran général : ruban aluminium/polyester
• Fil de continuité : aluminium Ø 0,45 mm
• Assemblage : ruban synthétique hydrofuge
• Gaine externe : PVC gris

Le blindage général garantit une protection homogène de l’ensemble du faisceau contre les perturbations électromagnétiques, assurant une qualité de signal constante sur toute l’infrastructure.

Performances électriques

• Tension maximale d’utilisation : 80 V AC / 110 V DC
• Tension d’essai : 1500 V AC pendant 5 minutes
• Résistance linéique à 20 °C (en boucle) : ≥ 74 Ω/km
• Résistance d’isolement : > 1500 MΩ.km à +20 °C
• Capacité nominale : ≤ 80 nF/km à 800 Hz
• Impédance nominale : 100 Ω ± 20 % à 1 MHz

Ces caractéristiques garantissent une transmission fiable, stable et durable des signaux téléphoniques et des données, même sur des installations multi-lignes de très grande capacité.

Comportement au feu et conformité normative

Le câble SYT1+ 112 paires AWG20 est conforme aux normes en vigueur pour les câbles téléphoniques et de transmission de données.

• NF C 93-529
• Non propagation de la flamme : NF C 32-070 catégorie C2
• EN 50265-2-1 / IEC 60332-1
• Euroclasse : Eca (Règlement Produits de Construction 305/2011)
• Conformité RoHS : directive européenne 2011/65/UE

Conditions de pose et d’installation

• Pose intérieure uniquement
• Installation en conduites ou en caniveaux
• Plage de température : de -10 °C à +70 °C
• Rayon de courbure minimum : 6 × le diamètre du câble
• Traction statique admissible : 15 N/mm² de section cuivre

Pourquoi choisir le câble SYT1+ 112 paires AWG20 (9/10) ?

Le câble téléphonique SYT1+ 112 paires AWG20 constitue une solution de référence pour les infrastructures télécom très haute densité, nécessitant un nombre maximal de lignes et une stabilité électrique irréprochable. Il est particulièrement adapté aux projets de grande ampleur recherchant performance, fiabilité et flexibilité maximale grâce à la vente à la coupe (TGL).
