Les câbles en rénovation : sections, types et comment bien les choisir

Quand on débute une rénovation électrique, on imagine souvent que le plus compliqué sera le tableau, les disjoncteurs, ou le câblage des circuits… alors qu’en réalité, la plupart des erreurs viennent simplement du mauvais choix de câble. Une section trop faible, un type inadapté, une longueur mal estimée, et c’est la porte ouverte aux surchauffes, déclenchements intempestifs ou travaux à recommencer.

La bonne nouvelle ? Choisir les bons câbles est bien plus simple qu’on ne le croit. Avec quelques règles claires et les bons repères, tu évites d’un coup 80 % des pièges dans lesquels tombent les débutants, et même certains bricoleurs aguerris.

Dans cet article, on va passer en revue, sans jargon inutile, les sections, les types de câbles et la méthode pour faire le bon choix à chaque circuit. Et tout du long, Watty sera là pour te souffler les bons réflexes et te simplifier la vie.

Les bases à connaître avant de choisir un câble (sans se perdre dans les normes)

Avant même de parler de sections ou de types de câbles, il y a quelques notions essentielles à comprendre. Elles forment le “terrain de jeu” de ton installation électrique. Pas besoin d’être ingénieur : si tu maîtrises ces bases, le choix du bon câble devient très simple.

La tension : on reste en 230 V… mais pas partout de la même façon

Dans une rénovation domestique classique, tu travailles en 230 V monophasé. C’est la tension standard pour l’éclairage, les prises, l’électroménager, les chauffages, etc.

Certains équipements très puissants (gros ateliers, PAC, IRVE) peuvent fonctionner en triphasé, mais dans une maison traditionnelle, ce n’est pas la norme.

Pourquoi c’est important ? Parce que la tension va conditionner :

• la façon dont les circuits sont répartis,
• la puissance disponible sur chaque phase,
• et parfois le type de câble utilisé (surtout en tri).

Le calibre du disjoncteur : le duo inséparable du câble

Chaque câble doit être protégé par un disjoncteur adapté à sa capacité. C’est la base de la sécurité.

Exemples simples :

• 1,5 mm² → disjoncteur 16 A
• 2,5 mm² → disjoncteur 20 A
• 6 mm² → disjoncteur 32 A

Le disjoncteur protège le câble, pas l’appareil.

• Si la section est trop faible, le câble chauffe avant que le disjoncteur n’ait le temps de réagir.
• Si la protection est trop forte, elle laisse passer une intensité que le câble ne peut pas supporter.

Les distances : un détail qui change tout

Plus un câble est long, plus il y a de chute de tension. Dans une maison, ce n’est pas toujours dramatique… mais ça peut l’être dans :

• les longues alimentations de dépendances
• les alimentations de pompes, portails, abris de jardin
• les circuits de forte puissance (plaque, chauffe-eau, radiateurs).

Règle simple : au-delà de 15 à 20 mètres, on vérifie la section, et on n’hésite pas à surdimensionner.

Les sections de câbles : comment les choisir sans se tromper ?

En rénovation, on travaille finalement avec un nombre assez limité de sections. Une fois que tu as compris à quoi servent les 1,5 mm², 2,5 mm², 4 mm² et 6 mm², tu as déjà 90 % du terrain de jeu sous les yeux. Le reste, ce sont surtout des cas particuliers de puissance ou de longueur.

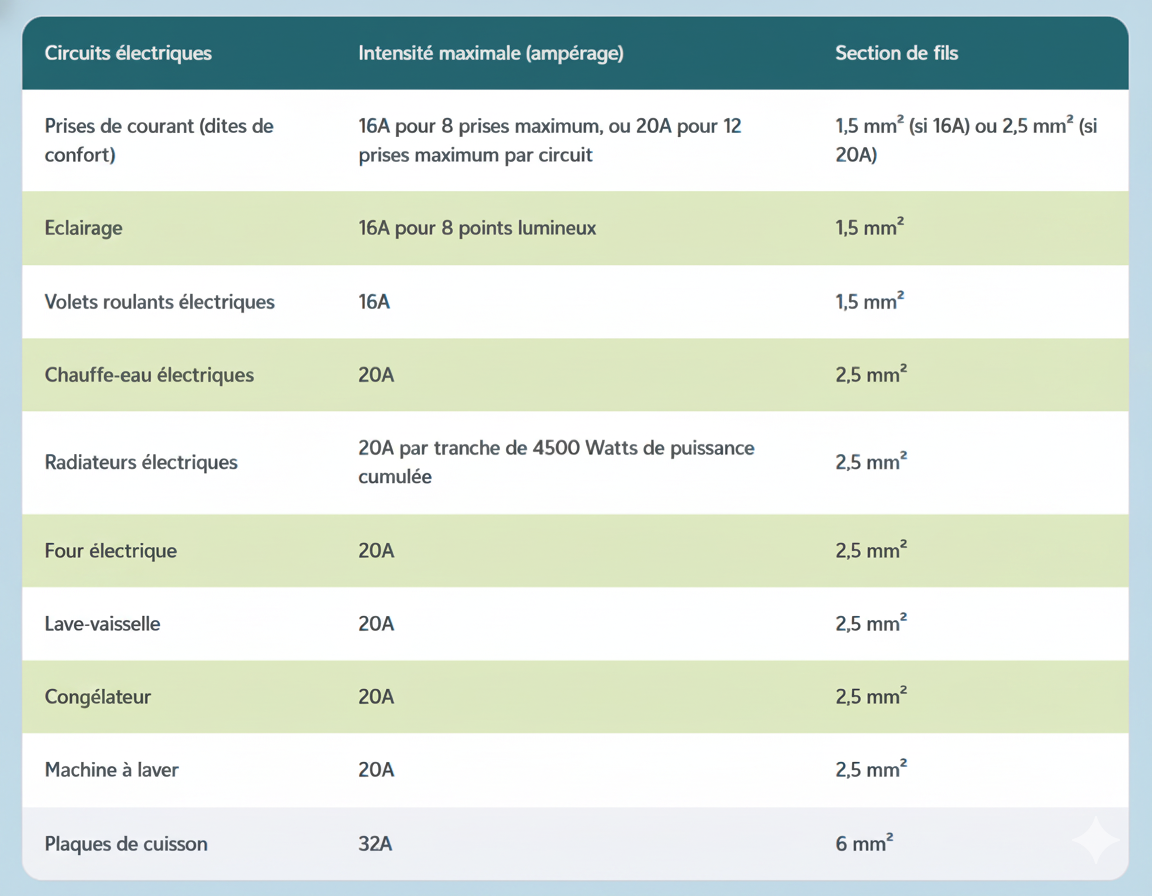

Les sections standard qu’on retrouve partout en habitation

Voici les sections les plus utilisées dans une rénovation électrique classique, avec leurs usages typiques :

Les différents types de câbles : lesquels choisir selon TON chantier ?

Quand tu rénoves, tu n’as pas besoin de connaître 50 références : tu dois surtout comprendre quel câble correspond à quelle situation. Chaque type a un rôle très précis. Une fois que tu les relies aux besoins de ta maison, le choix devient simple et logique.

Câble rigide ou câble souple : lequel pour quel usage ?

Dans 90 % des rénovations, tu vas utiliser du câble rigide. Le câble souple, lui, est réservé à des cas bien particuliers.

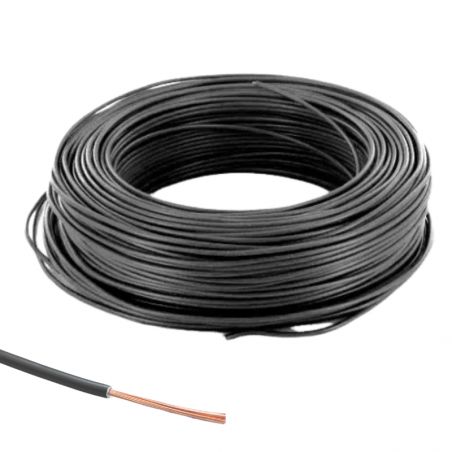

Câble rigide (H07V-U / H07V-R)

• H07V-U (monobrin) → le standard pour les circuits dans les gaines.
• H07V-R (multibrin rigide) → utile dans les passages où il faut un peu plus de flexibilité.

Quand l’utiliser ?

• tirer tes circuits d’éclairage,
• tirer les circuits prises,
• amener des fils jusqu’aux interrupteurs,
• rénovation complète ou partielle d’un logement.

Câble souple (H07V-K)

Très flexible, on l’utilise surtout là où il faut plier souvent ou où l’espace est réduit.

Quand l’utiliser ?

• dans un tableau électrique (connexion propre),
• dans une machine, une pompe ou un appareil qui bouge,
• si tu dois effectuer plusieurs manipulations dans une borne électrique.

Important : le câble souple nécessite des embouts (ferrules) pour être bien serré.

Gaine + fils ou câble pré-gainé : quoi choisir en rénovation ?

Tu as deux façons de tirer un circuit. Le choix dépend surtout de ta situation et de ton niveau d’anticipation.

Gaine ICTA + fils H07V-U (la solution des pros)

Quand l’utiliser ?

• tu rénoves un logement ancien ou récent,
• tu veux prévoir des évolutions (future prise, RJ45, lumière…),
• tu veux simplifier les dépannages,
• tu veux une installation propre et durable.

Câble pré-gainé : quand l’utiliser ?

• pour poser un circuit standard (prises ou lumière),
• dans des passages simples et connus,
• si tu veux gagner du temps.

Si tu hésites : choisis gaine + fils. C’est plus flexible et ça vieillira mieux.

R2V ou H07RN-F : quel câble utiliser en extérieur ou en milieu humide ?

Dès que tu sors des murs de la maison, tu dois changer de catégorie de câble. L’extérieur et l’humidité imposent des contraintes mécaniques et climatiques que les fils classiques ne supportent pas.

U1000 R2V (rigide, solide, polyvalent)

À choisir si tu veux :

• alimenter un portail, un abri, une terrasse,
• tirer un câble en gaine enterrée,
• remonter un câble sur un mur extérieur,
• faire une longue traversée en dehors de l’habitation.

H07RN-F (souple, waterproof, ultra robuste)

À choisir si tu veux :

• alimenter une pompe, un appareil mobile, un outillage,
• résister à l’humidité (garage, cave, local technique),
• avoir un câble capable d’encaisser chocs, torsions et vibrations.

Rappel : un fil H07V-U n’a rien à faire dehors ou enterré. Il n’est pas conçu pour ça.

Câbles extérieurs : résister aux UV, à la pluie et aux chocs

Un câble classique d’intérieur ne tiendra pas dehors. Voici ce que tu dois utiliser selon ta situation :

• Portail motorisé → R2V
• Terrasse / jardin → R2V en gaine ou éclairage IP étanche
• Pompe ou appareil mobile → H07RN-F
• Caméra extérieure → RJ45 extérieur ou gaine + RJ45 classique

Si tu peux enterrer une gaine, fais-le. Tu pourras repasser un câble plus tard sans creuser.

Les câbles faibles courants : internet, TV, fibre…

Une rénovation moderne doit absolument intégrer les réseaux :

• RJ45 → pour la box, le réseau internet, le télétravail, les objets connectés, les caméras.
• Fibre optique → pour l’arrivée opérateur ou le coffret de communication.
• Coaxial TV → pour la TNT ou certaines installations satellite.

À lire pour aller plus loin : Quel câble RJ45 choisir pour la fibre optique ?

Comment choisir le bon câble selon ton chantier ? (Méthode simple)

Face au choix d’un câble, on peut vite avoir l’impression de se perdre dans les sections, les normes et les cas particuliers. En réalité, si tu suis une méthode simple et logique, le bon câble s’impose quasiment tout seul. Voici une approche claire, pensée pour la rénovation, que tu peux appliquer à chaque circuit.

Quel appareil ou quel circuit veux-tu alimenter ?

C’est le point de départ. L’usage du circuit détermine immédiatement un niveau de puissance, donc d’intensité.

• Éclairage → faible puissance
• Prises → usages divers (électroménager, outils…)
• Chauffe-eau → forte puissance
• Plaques de cuisson → très forte puissance
• Radiateurs → dépend de la puissance cumulée
• Portail, abri, dépendance → attention aux longueurs

Le type de circuit donne déjà une première idée de la section.

Quelle puissance → quelle intensité ?

Une fois l’appareil identifié, on regarde sa puissance (W). Avec la formule I = P / U (U = 230 V en habitation), tu obtiens l’intensité qui circulera dans ton câble.

Exemples :

• 1 000 W → ≈ 4,3 A
• 2 000 W → ≈ 8,7 A
• 3 500 W → ≈ 15,2 A

C’est cette intensité qui va dicter la protection… et donc la section du câble.

Quelle protection doit protéger ce câble ?

Le rôle du disjoncteur est simple : il protège ton câble d’une intensité trop forte. On choisit donc un calibre adapté à l’intensité calculée.

Quelques repères très utilisés :

• 16 A → 1,5 mm²
• 20 A → 2,5 mm²
• 25 A → 4 mm²
• 32 A → 6 mm²

Quelle section correspond à cette protection ?

Une fois le calibre choisi, la section devient évidente. En rénovation, on utilise principalement : 1,5 mm², 2,5 mm², 4 mm² et 6 mm². Le tableau précédent t’aide à associer section → protection → intensité admissible.

Si la puissance augmente ou si la distance est importante, on surdimensionne.

Dans quelle pièce / pour quel usage → quel type de câble ?

Le choix de la section ne suffit pas : il faut aussi choisir le type de câble.

• Gaine ICTA + H07V-U → standard en rénovation intérieure
• U1000 R2V → extérieur, gaine enterrée, dépendances
• H07RN-F → milieux humides, appareils mobiles, pompes
• RJ45 / fibre / coaxial → pour les réseaux et communications

La pièce et les contraintes mécaniques dictent le type de câble.

Et la distance… faut-il surdimensionner ?

La distance est un critère souvent oublié. Au-delà de 15–20 mètres, la chute de tension peut devenir problématique, surtout sur :

• les alimentations de portails,
• les abris de jardin,
• les pompes,
• les plaques ou chauffe-eau de grande longueur,
• un sous-tableau éloigné.

Plus la distance augmente, plus la section doit augmenter. C’est l’un des gros pièges en rénovation.

Les erreurs les plus courantes… et comment les éviter définitivement

Même avec les meilleures intentions, certaines erreurs reviennent très souvent en rénovation électrique. Elles peuvent entraîner des déclenchements intempestifs, des échauffements de câbles… ou simplement t’obliger à refaire une partie de l’installation. Voici les pièges classiques — et surtout comment les éviter facilement.

• Utiliser du 1,5 mm² pour les prises : Le 1,5 mm² est réservé à l’éclairage. Sur un circuit de prises, il n’est pas dimensionné pour encaisser les 16–20 A demandés par un lave-linge, un four, un aspirateur ou un radiateur d’appoint. Règle simple : prises = 2,5 mm² obligatoire, sauf circuits spécialisés éventuellement supérieurs.
• Mélanger les circuits entre eux : Un fil d’un circuit lumière qui atterrit dans une boîte de dérivation d’un circuit prises, un neutre repris sur un autre disjoncteur… En apparence, ça “fonctionne”, mais au premier défaut, rien ne se déclenche comme prévu. Chaque circuit doit être parfaitement indépendant, du tableau jusqu’à l’appareil.
• Sous-estimer la puissance d’un appareil : Un chauffe-eau de 3 kW, une plaque à 6 kW ou un radiateur de 2 kW peuvent faire exploser une installation dimensionnée trop juste. Sous-estimer la puissance → choisir un disjoncteur trop faible → section incorrecte → risques d’échauffement. On connaît la puissance → on calcule l’intensité → on choisit la protection → on choisit la section.
• Utiliser le mauvais type de câble en extérieur : Le H07V-U n’est pas fait pour l’extérieur, encore moins pour l’humidité. On voit souvent des câbles “de maison” posés en direct sur un mur, enterrés ou utilisés pour une pompe : c’est l’assurance d’un vieillissement accéléré. Extérieur / humidité = R2V ou H07RN-F.
• Ne pas respecter les couleurs de fils : Bleu = neutre, vert/jaune = terre, autres couleurs = phase(s). Mélanger ou improviser cause des galères énormes au diagnostic ou au dépannage, pour toi comme pour n’importe quel électricien qui passera derrière.
• Oublier la chute de tension sur les longues distances : C’est l’erreur typique dans les abris de jardin, garages détachés, portails, éclairages extérieurs ou ateliers. On tire du 2,5 mm² “par habitude”, sauf qu’à 30 ou 40 m de distance, la tension chute… et l’appareil fonctionne mal ou chauffe. À partir de 15–20 m, on vérifie la chute de tension et on surdimensionne si nécessaire.

Focus rénovation : les câbles à prévoir absolument dans un logement moderne

Une rénovation, c’est aussi l’occasion de préparer ta maison pour les usages d’aujourd’hui… et ceux de demain. Voici les câbles et circuits qu’on recommande systématiquement dans une habitation moderne pour éviter les mauvaises surprises — et profiter d’un confort durable.

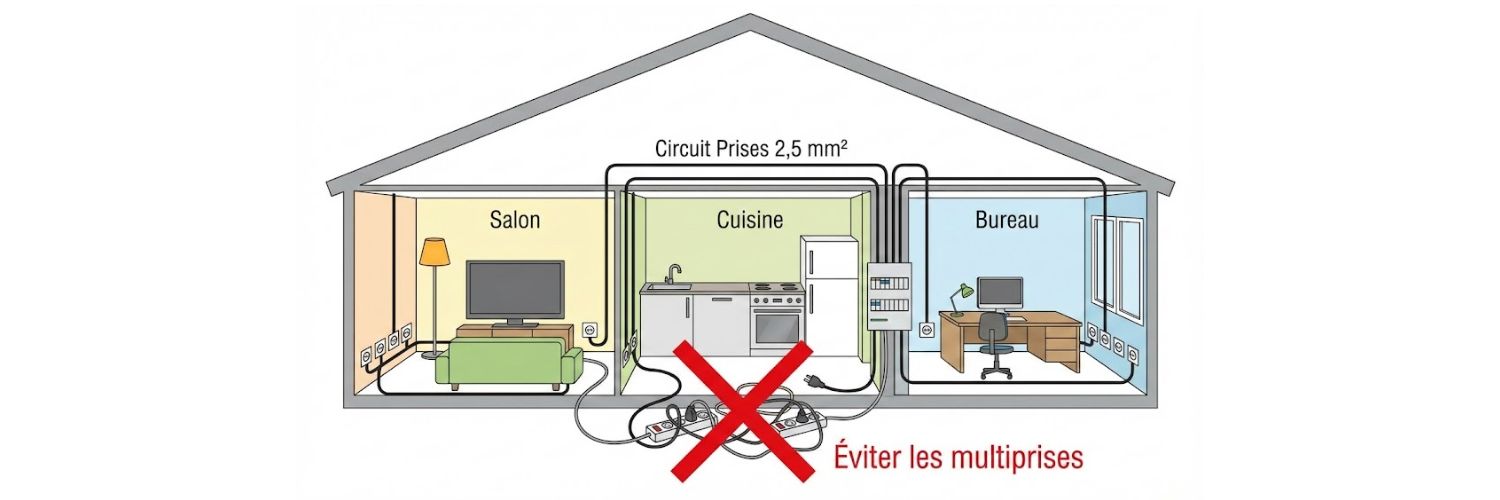

Les circuits prises

Indispensables dans chaque pièce, avec une bonne densité de prises pour éviter les multiprises et les rallonges à répétition. On prévoit toujours des circuits en 2,5 mm² bien répartis, avec suffisamment de lignes pour les zones à forte consommation (salon, cuisine, bureau).

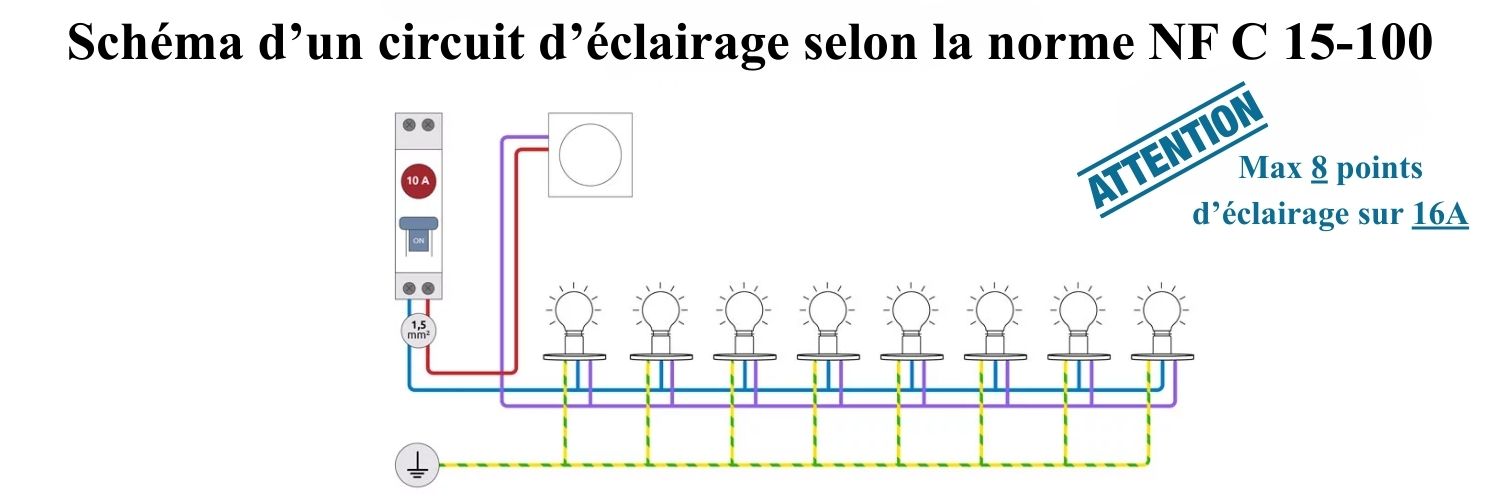

Les circuits lumière

Tirés en 1,5 mm², ils doivent être bien identifiés pour faciliter les dépannages et évolutions futures. Pense à prévoir des circuits séparés pour étage / rez-de-chaussée ou zones nuit / jour pour plus de flexibilité.

Les circuits électroménager

Dans une cuisine moderne, certains appareils exigent leur propre ligne :

• lave-vaisselle,
• four,
• réfrigérateur,
• lave-linge,
• sèche-linge.

Ces circuits spécialisés sont généralement en 2,5 mm² ou 6 mm² selon les puissances.

Le réseau RJ45 (Grade 2 ou 3)

Indispensable pour une maison moderne : télétravail, box internet, TV connectée, objets connectés, caméras… Prévoir un réseau en RJ45 grade 2 TV ou grade 3, c’est garantir un débit optimal partout.

On prévoit idéalement 2 prises RJ45 par pièce de vie (salon, bureau, chambres).

Les câbles extérieurs

De plus en plus d’équipements se placent dehors : portail motorisé, éclairage de jardin, prises extérieures, terrasse, abri, pompe, caméra, borne de recharge...

• U1000 R2V pour les circuits fixes, en gaine enterrée ou fixée sur mur;
• H07RN-F pour les zones humides ou les appareils mobiles (pompes, outils...);
• prévoir un RJ45 extérieur si besoin pour une caméra ou un point WiFi.

C’est souvent dans les extérieurs qu’on regrette d’avoir “trop limité” les circuits.

 Les câbles pour chauffage, PAC ou chaudière

Selon le type de chauffage, on doit prévoir des circuits adaptés :

• Radiateurs électriques → 1,5 ou 2,5 mm² selon puissance cumulée,
• PAC / chaudière → câbles dédiés (souvent en 2,5 mm² ou plus),
• Programmation / thermostat → parfois un câble faible courant supplémentaire.

Attention : ces équipements ont leurs besoins propres, à vérifier avant de câbler.

Les gaines vides pour l’avenir

On n’y pense jamais assez, mais ce sont les gaines vides qui rendent une installation vraiment évolutive. Elles permettent d’ajouter :

• un futur câble RJ45,
• une caméra,
• un câble pour une prise extérieure,
• un moteur de portail,
• une borne de recharge,
• un futur éclairage.

Dans une rénovation, c’est le meilleur investissement pour éviter les saignées et travaux à refaire.

Questions fréquentes sur le choix des câbles en rénovation

Tu n’es pas le seul à te poser ces questions ! La rénovation électrique amène toujours les mêmes interrogations, et c’est normal. Voici les réponses simples et fiables pour avancer sereinement dans ton chantier.

Faut-il du 1,5 mm² ou du 2,5 mm² pour les prises ?

Pour les circuits prises, la réponse est claire : 2,5 mm² obligatoire. Le 1,5 mm² n’est pas conçu pour supporter les intensités importantes générées par les appareils branchés sur une prise (four, lave-linge, aspirateur, etc.).

Règle fixe : prises = 2,5 mm² + disjoncteur 20 A.

Peut-on mélanger plusieurs sections sur un même circuit ?

Non. Un circuit doit être homogène de bout en bout. Si tu mélanges du 1,5 mm² avec du 2,5 mm², tu crées un point faible pouvant surchauffer sans que la protection ne déclenche correctement.

Une section = un circuit = une protection adaptée.

Peut-on mélanger câble rigide et câble souple ?

Oui… mais uniquement si c’est fait proprement. On peut mélanger rigidité et souplesse dans une même installation, mais pas sur un même conducteur, et surtout pas sans accessoires adaptés.

• Rigide (H07V-U/R) dans les gaines, boîtes, murs,
• Souple (H07V-K) dans les tableaux ou appareils → avec embouts de câblage obligatoires.

Mélange possible, mais pas n’importe comment.

Peut-on remplacer un câble R2V par une gaine + fils H07V-U ?

Oui, totalement. Le duo gaine ICTA + fils H07V-U est même la solution la plus propre en rénovation intérieure. Mais attention : en extérieur, enterré ou en zone humide, le R2V reste indispensable.

Intérieur = H07V-U dans gaine / Extérieur = R2V ou H07RN-F.

Comment savoir si mon câble est assez dimensionné ?

Pour vérifier qu’un câble est correctement dimensionné, pose-toi ces trois questions :

• Quelle puissance ? → calcule l’intensité (P ÷ 230).
• Quelle protection ? → le calibre du disjoncteur doit correspondre à la section.
• Quelle distance ? → sur 15–20 m ou plus, prévoir une section supérieure pour éviter la chute de tension.

Si puissance, intensité, protection et section sont cohérentes, ton câble est bien dimensionné.

Le bon câble, c’est celui qui ne chauffe pas, ne déclenche pas, et garde une tension stable.

Aller plus loin dans la rénovation électrique

Tu as maintenant les bases indispensables pour choisir les bons câbles et éviter les erreurs qui compliquent la vie. Si tu veux poursuivre ton apprentissage et avancer sereinement dans ton chantier, voici les prochaines étapes naturelles de ton parcours :

• C’est quoi un tableau électrique… et comment ça fonctionne ?
• Comprendre les éléments d’une installation électrique
• Rénovation électrique : par où commencer quand on débute ?

Ces guides forment un chemin clair, étape par étape, pour que ta rénovation soit fluide, logique et surtout sécurisée. Et tu le verras : plus tu avances, plus tout devient simple et cohérent.
