Comprendre les éléments d’une installation électrique

Avant de se lancer dans une rénovation électrique, il est essentiel de comprendre comment fonctionne une installation. Beaucoup d’erreurs (câbles mal choisis, circuits sous-dimensionnés, protections inadaptées) viennent simplement d’un manque de repères. L’objectif de ce guide est justement de rendre tout cela clair, accessible et même agréable à découvrir.

Aujourd’hui, vous n’êtes pas seul : Watty, notre mascotte passionnée de bricolage, vous accompagne sur le chantier. Avec lui, vous allez démystifier les notions techniques, identifier les éléments indispensables d’une installation électrique et poser sereinement les bases de votre future rénovation. Allez, on enfile les gants (et Watty son casque), c’est parti !

À lire aussi : Dooxie ou Céliane : quelle gamme d’appareillage Legrand choisir ?

Les bases indispensables de la rénovation électrique : comment fonctionne une installation électrique ?

Pour bien rénover, il faut d’abord comprendre comment une installation électrique est construite. Rien de compliqué : une installation, c’est avant tout un ensemble de circuits qui distribuent l’énergie, des protections qui sécurisent cette énergie, et des appareillages qui permettent de l’utiliser au quotidien. Distribution, protection, utilisation : trois blocs simples qui posent toutes les bases.

Dans une rénovation, vous allez rencontrer plusieurs notions essentielles :

• La tension (exprimée en volts) : c’est la “pression” électrique fournie par le réseau.
• L’intensité (en ampères) : c’est le débit de courant qui circule dans un circuit.
• La phase, le neutre et la terre : le trio incontournable.
  La phase alimente, le neutre ramène le courant et la terre protège les personnes en cas de défaut.
  Une fois compris, tout devient beaucoup plus logique !

Votre installation électrique repose donc sur des éléments essentiels : un tableau électrique qui organise les circuits et les protections, des câbles adaptés à chaque usage, et des appareillages (prises, interrupteurs, éclairages…) qui permettent d’utiliser l’énergie au quotidien.

Le tableau électrique : le cerveau de l’installation

À quoi sert le tableau électrique ?

Le tableau électrique est le point central de toute installation. C’est lui qui distribue l’énergie dans chaque pièce du logement, organise les circuits, protège les occupants et garantit la conformité de l’ensemble.On pourrait le comparer à un poste de commandement : chaque circuit y commence, y est protégé, et s'y connecte de manière structurée. Sans lui, impossible d’avoir une installation sûre et fonctionnelle.

Dans le cadre d’une rénovation, un tableau bien conçu facilite les travaux, limite les risques et assure une installation conforme à la norme NF C 15-100.

Les éléments principaux du tableau

Le tableau est composé de plusieurs éléments clés, chacun ayant un rôle précis dans la sécurité et la distribution du courant :

• Le disjoncteur général
  C’est l’appareil qui coupe l’alimentation de tout le logement en cas de problème grave. C’est aussi le point de limite entre l’installation publique et votre installation privée.
• Les interrupteurs différentiels
  Ils protègent les personnes contre les risques d’électrocution. Ils surveillent les fuites de courant et coupent immédiatement en cas d’anomalie.
  Voir nos interrupteurs différentiels.
• Les disjoncteurs divisionnaires
  Ils protègent chaque circuit individuellement : prises, éclairage, lave-linge, four, chauffage…
  En cas de surcharge ou de court-circuit sur un circuit, seul le disjoncteur concerné se coupe.
  Voir nos disjoncteurs.
• Les peignes, borniers et rangées
  Ils assurent la connexion et l’organisation interne du tableau. Les peignes facilitent le câblage des protections, les borniers regroupent les conducteurs, et les rangées structurent l’ensemble.

Les câbles : comment circule l’énergie ?

Phase, neutre, terre : le trio incontournable

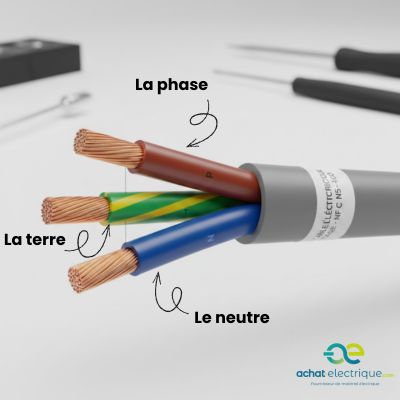

Dans chaque câble électrique, on retrouve généralement trois conducteurs, chacun ayant une mission bien précise :

• La phase (souvent en rouge, noir ou marron)
  C’est elle qui apporte l’électricité jusqu’à l’appareil. On peut la voir comme la “route aller” du courant.
• Le neutre (généralement en bleu)
  Il permet au courant de revenir vers le réseau. C’est la “route retour”. Sans lui, l’appareil ne peut pas fonctionner.
• La terre (vert/jaune)
  Elle protège les personnes en cas de défaut. Si un appareil devient dangereux, la terre agit comme une échappatoire sécurisée pour éviter le risque d’électrocution.
  Indispensable dans toute installation moderne.

Ces trois conducteurs sont présents dans la plupart des câbles électriques utilisés en rénovation. Ensemble, ils assurent une circulation du courant à la fois efficace et sécurisée.

Comprendre les sections (1,5 mm², 2,5 mm², etc.)

La section d’un câble, exprimée en mm², correspond à son diamètre interne. Plus la section est grande, plus le câble peut supporter un courant important. Voici quelques exemples simples :

• 1,5 mm² → circuits d’éclairage (protégés en 10 A ou 16 A).
• 2,5 mm² → circuits de prises (protégés en 16 A ou 20 A).
• 6 mm² → plaques de cuisson.
• 10 mm² → chauffe-eau selon installation.

Erreur à éviter : choisir une section trop faible. Un câble sous-dimensionné chauffe, vieillit mal et peut devenir dangereux. À l’inverse, un câble trop gros n’est pas dangereux… mais coûte plus cher et complique la pose.

Les types de câbles en rénovation

En rénovation, on rencontre plusieurs formats et technologies :

• Câbles 3G ou 5G
  Le “G” indique la présence de la terre.
  3G = phase + neutre + terre
  5G = pour les circuits triphasés ou certaines installations spécifiques.
• Câbles CR1-C1
  Résistants au feu, obligatoires dans certains établissements recevant du public.
  Très utilisés pour renforcer la sécurité dans des zones sensibles.
• Câbles rigides vs câbles souples
  Rigides → pour les circuits fixes (tableau, prises, éclairage).
  Souples → pour les raccordements d’appareils ou les environnements nécessitant de la flexibilité.

Chaque type de câble a un usage bien précis selon le circuit, la puissance et les conditions d’installation. C’est ce qui vous permet de créer une installation fiable et durable.

Pour vous aider, nous avons rédigé un article de blog pour la correspondance entre le diamètre de votre câble et sa section.

Les circuits électriques : comment tout se relie ?

Une installation électrique moderne est composée de plusieurs circuits, chacun dédié à un usage précis. Cette organisation permet d’assurer la sécurité, de simplifier les interventions et de respecter la norme NF C 15-100. Voyons comment tout cela s'articule.

Circuits prises

Les circuits de prises sont conçus pour alimenter les appareils du quotidien : TV, ordinateur, aspirateur, électroménager léger, etc. Voici les règles essentielles :

• Section du câble : 2,5 mm²
• Protection : disjoncteur 16 A (max. 8 prises) ou 20 A (max. 12 prises)
• Type de câble : câble 3G2,5 mm²

Pour les circuits souffrant d’une forte sollicitation (plan de travail cuisine, bureau, atelier), multiplier les circuits permet d’éviter les surcharges.

Circuits éclairage

Les circuits d’éclairage alimentent les luminaires et interrupteurs de l’habitation. Ils sont plus légers, mais tout aussi essentiels. Les bases à connaître :

• Section du câble : 1,5 mm²
• Protection : disjoncteur 10 A ou 16 A (max. 8 points lumineux)

Niveau commandes, deux schémas reviennent souvent :

• Simple allumage : un interrupteur commande un point lumineux.
• Va-et-vient : deux interrupteurs commandent le même éclairage (pratique pour les couloirs ou chambres).

Pour plus de sécurité, privilégiez des boîtes de dérivation et accessoires de câblage de qualité.

Vous trouverez des schémas pour réussir vos branchements dans notre article de blog dédié aux interrupteurs : Branchement interrupteur simple : guide pratique étape par étape

Circuits spécialisés

Certains appareils nécessitent un circuit dédié pour fonctionner en toute sécurité. C’est notamment le cas des équipements gourmands en énergie :

• Four : 2,5 mm², disjoncteur 20 A
• Plaque de cuisson : 6 mm², disjoncteur 32 A
• Chauffe-eau : 2,5 mm², disjoncteur 20 A + contacteur jour/nuit si nécessaire
• Chauffage électrique : 1,5 mm² ou 2,5 mm² selon puissance

La norme NF C 15-100 impose ces circuits spécialisés pour garantir la sécurité de l’installation et éviter toute surcharge. Pour bien les concevoir, équipez-vous de disjoncteurs calibrés et d’un tableau électrique adapté à la puissance de votre logement.

Les dispositifs de protection : garder l'installation et les occupants en sécurité lors de votre rénovation électrique

Une installation électrique fiable ne repose pas uniquement sur de bons câbles et un tableau bien structuré. Elle doit aussi intégrer des dispositifs de protection capables d’agir en quelques millisecondes en cas de danger. Leur rôle : protéger les personnes et les circuits. Et sans eux, aucune installation ne peut être conforme.

Le disjoncteur différentiel

Le disjoncteur différentiel est l’un des éléments les plus importants du tableau électrique. Sa mission : protéger les personnes contre les risques d’électrocution. Il détecte les fuites de courant (par exemple si un appareil est défectueux) et coupe instantanément l’alimentation.

La norme NF C 15-100 impose un ou plusieurs dispositifs différentiels pour assurer la sécurité de l’ensemble du logement. Pour bien équiper votre installation, découvrez nos interrupteurs différentiels adaptés à tous les types de circuits.

Le disjoncteur divisionnaire

Le disjoncteur divisionnaire protège chaque circuit individuellement. Son rôle est très clair :

• il coupe en cas de surcharge (trop d’appareils en même temps),
• il coupe en cas de court-circuit,
• il évite que tout le logement ne soit coupé d’un coup.

Chaque disjoncteur divisionnaire est calibré selon le circuit qu’il protège : 10 A, 16 A, 20 A, 32 A, etc.

La terre

Souvent invisible, mais absolument indispensable, la terre est un élément majeur de la sécurité électrique. Elle permet d’évacuer un courant de défaut vers le sol en cas de problème sur un appareil ou un câble. Résultat : elle empêche l’électrisation et limite fortement les risques d’incendie.

Une installation sans terre ou mal reliée est une installation dangereuse. Assurez-vous de disposer d’une mise à la terre conforme et de bornes et accessoires adaptés.

Les appareillages : ce que vous utilisez tous les jours

Prises, interrupteurs, boîtes d’encastrement, mécanismes… Ce sont les éléments que vous manipulez quotidiennement dans votre logement. Même s’ils semblent simples, ils jouent un rôle essentiel dans le confort, la sécurité et la durabilité de votre installation électrique.

Une bonne rénovation, c’est aussi choisir des appareillages adaptés à vos besoins : robustes, esthétiques, faciles à installer et conformes à la norme NF C 15-100.

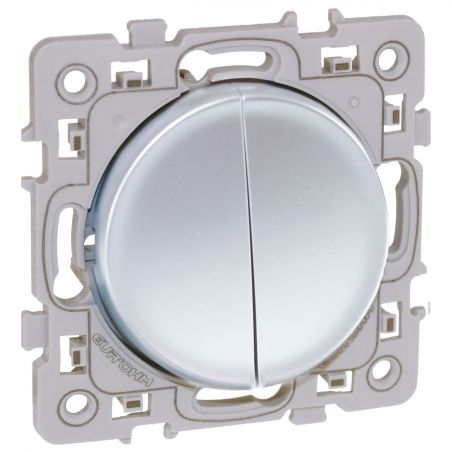

• Les prises électriques : elles permettent de brancher vos appareils du quotidien. Leur qualité influence directement la sécurité et la longévité de vos équipements.
  Découvrez nos prises et mécanismes.
• Les interrupteurs : simples, va-et-vient, poussoirs, variateurs… Ils commandent vos éclairages et doivent être choisis en fonction de l'usage et de la pièce.
  Voir nos interrupteurs.

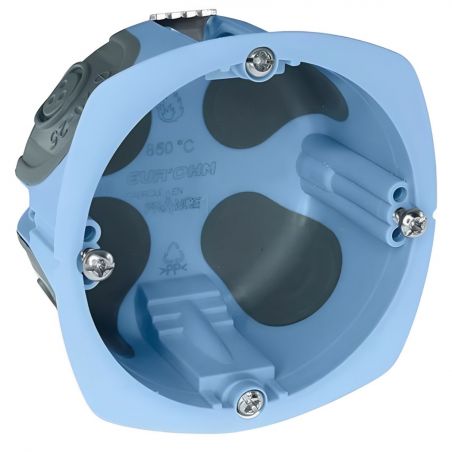

• Les boîtes d’encastrement et boîtes de dérivation : elles assurent le maintien, la protection et l’organisation du câblage dans les murs et plafonds.
  Parcourez nos boîtes et accessoires de raccordement.
• Les plaques et finitions : l’esthétique compte aussi ! Choisir une gamme adaptée permet d’harmoniser toute votre installation.

Les normes simplifiées : ce que la NF C 15-100 impose vraiment lors de la rénovation électrique

La norme NF C 15-100 encadre toutes les installations électriques basse tension en France. Même si elle peut sembler impressionnante au premier abord, ses règles sont en réalité très logiques : elles existent pour garantir votre sécurité et assurer une installation durable, bien pensée et facile à utiliser au quotidien.

Voici les points essentiels à retenir lorsque vous rénovez :

• Les distances de sécurité
  La norme impose des distances minimales autour des points d’eau, des baignoires, des douches et de certaines zones sensibles. Dans une salle de bain par exemple, on parle de “volumes” : plus on se rapproche de l’eau, plus les exigences sont strictes.
• Les sections de câbles adaptées
  Chaque type de circuit doit utiliser une section précise : 1,5 mm² pour l’éclairage, 2,5 mm² pour les prises, 6 mm² pour les plaques de cuisson, etc.
• Les circuits spécialisés
  Cuisine, salle de bain, chauffage, chauffe-eau, four… certains appareils doivent absolument être alimentés par un circuit dédié.
• Les volumes de salle de bain
  La salle de bain est la zone la plus réglementée : le volume 0 (dans la baignoire/douche), le volume 1, le volume 2 et hors volume définissent ce qui est autorisé ou interdit (appareils, luminaires, prises…).
• La protection différentielle
  Un ou plusieurs interrupteurs différentiels 30 mA sont obligatoires pour protéger les personnes contre l’électrocution. Chaque groupe de circuits doit être associé à un différentiel adapté (AC, A, F selon les usages).

En respectant ces règles, votre installation gagne en sécurité, en confort et en durabilité. Et surtout, cela évite la plupart des problèmes qui apparaissent après une rénovation mal anticipée.

Vous connaissez maintenant les fondations de toute installation pour réussir votre rénovation électrique

Vous connaissez maintenant les fondations indispensables pour réussir votre rénovation électrique.
Vous disposez désormais des bases essentielles pour comprendre le fonctionnement d’une installation électrique moderne. Avec Watty à vos côtés, les notions techniques deviennent plus simples… et votre rénovation beaucoup plus sereine.

Besoin d’un coup de main pour la suite ? Nos experts sont là pour vous accompagner gratuitement. Vous pouvez nous contacter :

• Par téléphone au 02 99 69 69 41
• Par email via notre formulaire de contact
• Ou tout simplement en laissant un commentaire ci-dessous : nous vous répondrons sous 24h avec des conseils personnalisés.

Et si Watty vous a aidé à y voir plus clair, n’hésitez pas à lui laisser un petit mot de remerciement en commentaire, il adore ça.

Étape suivante : découvrez comment diagnostiquer votre installation avant de la rénover. C’est la clé pour partir sur de bonnes bases et éviter les mauvaises surprises.
