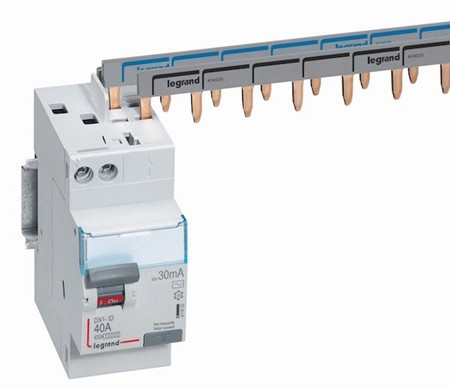

Un peigne électrique sert à alimenter plusieurs disjoncteurs dans un tableau électrique de manière simple, rapide et sécurisée. Il remplace les fils de raccordement et permet une distribution propre de l’alimentation électrique entre les modules.
Bien choisi (horizontal, vertical, compatible avec vos équipements), il garantit une installation fiable, plus lisible et conforme. Dans cet article, découvrez à quoi sert un peigne électrique, comment l’utiliser et surtout comment choisir le bon modèle selon votre tableau.
À quoi sert un peigne électrique dans un tableau ?
Distribuer l’alimentation sur les disjoncteurs
Le peigne électrique permet de répartir l’alimentation électrique entre plusieurs disjoncteurs d’une même rangée du tableau électrique.
Chaque dent du peigne vient se connecter directement dans les bornes des modules, assurant une distribution homogène du courant.
Contrairement à un câblage classique avec des fils, le peigne simplifie fortement l’installation et réduit le temps de montage.
C’est pour cela qu’on parle souvent de peigne tableau électrique dans le domaine de l’électricité.
Sécuriser les connexions électriques
L’utilisation d’un peigne garantit une connexion fiable entre la phase et le neutre.
Les contacts sont uniformes, ce qui limite les risques de mauvais serrage, de surchauffe ou de faux contact.
Dans un tableau électrique, la qualité des connexions est essentielle pour éviter les pannes ou les risques électriques.
Le peigne apporte donc un vrai gain en sécurité par rapport à un câblage manuel.
Organiser les modules du tableau
Un tableau électrique équipé de peignes horizontaux ou verticaux est plus structuré et plus lisible.
Les modules, les disjoncteurs et les interrupteurs différentiels sont parfaitement alignés et alimentés de manière uniforme.
Cela facilite non seulement l’installation, mais aussi les interventions futures (maintenance, ajout de modules, dépannage).
Découvrez notre sélection de
https://www.achat-electrique.com/fr/50-peigne-electrique/s-80/en_stock-oui
Les différents types de peignes électriques

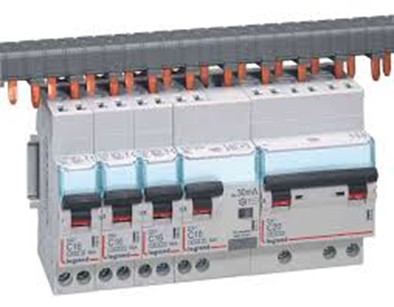

Peigne horizontal
Le peigne horizontal est le modèle le plus courant.
Il est utilisé pour alimenter une rangée complète de disjoncteurs dans un tableau électrique.
Ce type de peigne est particulièrement adapté aux installations domestiques standards, où les modules sont alignés sur un rail DIN.

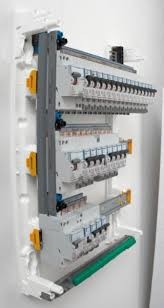

Peigne vertical
Le peigne vertical permet de relier plusieurs rangées entre elles, notamment depuis un interrupteur différentiel vers plusieurs lignes de disjoncteurs.
Il est souvent utilisé dans les tableaux électriques plus complexes, ou lorsque l’installation comporte plusieurs niveaux de protection.
Peigne phase, neutre et type de connexion
Il existe plusieurs types de peignes électriques selon votre installation :
- Peigne phase + neutre (le plus courant en monophasé)
- Peigne triphasé pour installations spécifiques
- Peignes compatibles avec différentes marques comme Schneider, Legrand ou Hager
Le choix dépend de votre type d’alimentation électrique, du nombre de modules et de la configuration des bornes.
Comment choisir le bon peigne électrique ?
Vérifier la compatibilité avec le tableau
Tous les peignes électriques ne sont pas universels.
Il est essentiel de vérifier la compatibilité avec :
- la marque du matériel (Schneider, Legrand, etc.)
- le type de disjoncteur
- la forme des bornes
Une incompatibilité peut empêcher une bonne connexion ou rendre l’installation dangereuse.
Choisir entre horizontal et vertical
Le choix du type de peigne dépend directement de votre tableau électrique :
- Le peigne horizontal est utilisé pour alimenter une rangée
- Le peigne vertical permet de relier plusieurs rangées
Dans certains cas, les deux peuvent être combinés pour une installation complète.
Adapter le nombre de modules et la longueur
Les peignes sont disponibles en différentes longueurs (nombre de dents).
Il est important de choisir un modèle adapté au nombre de disjoncteurs présents sur votre rangée.
Un peigne mal dimensionné peut compliquer l’installation ou nécessiter des découpes.
Comment utiliser un peigne électrique ?
Couper l’alimentation
Avant toute intervention sur un tableau électrique, il est indispensable de couper le courant au disjoncteur principal.
Installer le peigne sur les bornes
Le peigne s’insère directement dans les bornes des disjoncteurs ou sous un interrupteur différentiel.
Chaque dent correspond à une connexion électrique vers un module.
L’installation est simple mais doit être réalisée avec précision pour garantir un bon contact.
Vérifier les connexions
Une fois le peigne installé :
- Vérifiez le serrage des bornes
- Contrôlez la bonne connexion phase / neutre
- Assurez-vous qu’aucun élément n’est mal positionné
Complétez votre installation avec nos
https://www.achat-electrique.com/fr/58-disjoncteur-modulaire
https://www.achat-electrique.com/fr/170-interrupteur-prise
Les avantages du peigne électrique
L’utilisation d’un peigne électrique dans un tableau présente plusieurs avantages concrets :
- Installation plus rapide grâce à la suppression du câblage filaire
- Distribution uniforme de l’alimentation sur tous les modules
- Réduction des erreurs de câblage et des risques de mauvais contact
- Meilleure sécurité électrique (moins de risques de surchauffe)
- Tableau électrique plus propre et plus lisible
- Gain de place dans le tableau
- Maintenance et évolution de l’installation facilitées
Les erreurs à éviter avec un peigne électrique
Choisir un peigne non compatible
Tous les peignes ne s’adaptent pas à tous les disjoncteurs ou marques.
Il est important de vérifier la compatibilité avant achat.
Mauvais serrage des bornes
Un serrage insuffisant peut entraîner une surchauffe ou un mauvais fonctionnement du circuit.
Mauvais type de peigne
Choisir un peigne horizontal au lieu d’un vertical (ou inversement) peut rendre l’installation inefficace ou compliquée.
Quel peigne électrique choisir selon votre installation ?
Installation domestique classique
Pour une habitation standard, un peigne horizontal monophasé est généralement suffisant pour alimenter une rangée de disjoncteurs.
Installation avec plusieurs rangées
Dans un tableau comportant plusieurs rangées, l’utilisation d’un peigne vertical permet de relier efficacement les différents niveaux.
Installation professionnelle ou complexe
Pour des installations plus techniques (triphasé, nombreux circuits), il est recommandé d’opter pour des peignes adaptés à la configuration, compatibles avec des marques reconnues comme Schneider.
