Lors de l’installation de vos divers appareils électriques, il est important de connaitre leur capacité à résister aux chocs. La norme IK va vous permettre d’avoir la réponse.
L’indice IK est le nom donné internationalement aux produits électriques pour définir leurs capacités de résistance aux impacts mécaniques externes. En Europe c’est la norme EN 62-262 qui définit, depuis 1995, les mesures établies pour obtenir les certifications.
L’indice IK est suivi d’un chiffre compris entre 1 et 10, 10 étant la valeur de résistance maximale.
Il est toutefois nécessaire de préciser que cet indice n’est pas à mettre en corrélation avec la durée de vie du produit que vous achetez. Elle n’indique que la résistance aux risques liés a l’environnement externe du produit.

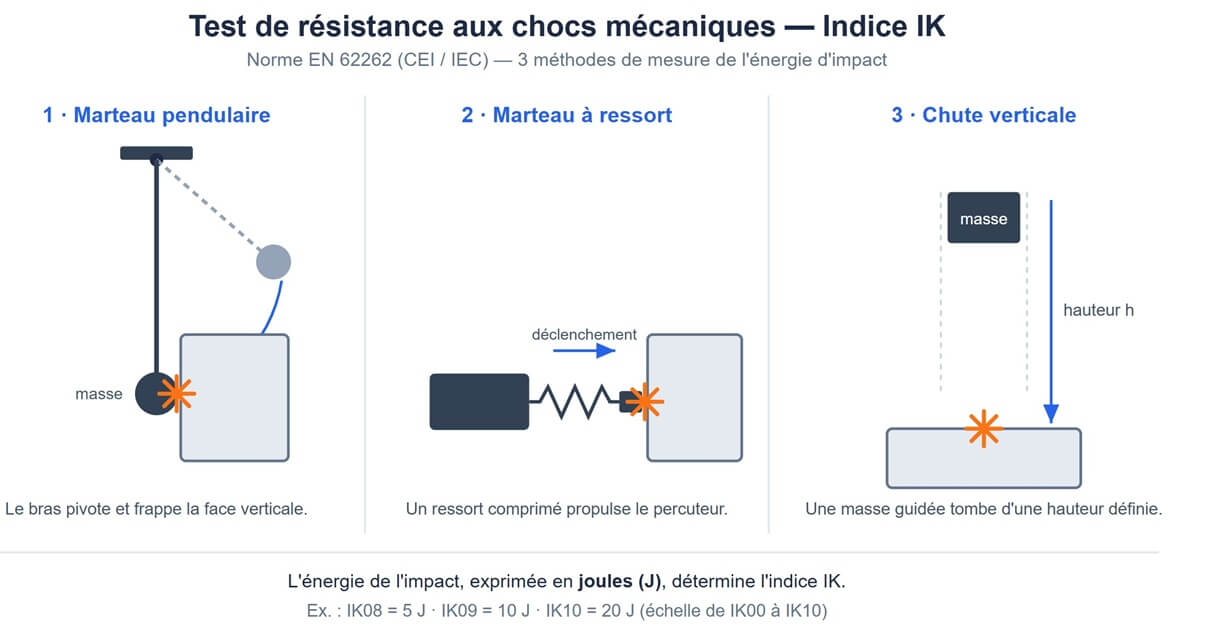

Le test est mesuré grâce à la méthode du « mouton de Charpy », il s’agit d’un appareil qui va venir frapper 3 fois le matériel à tester de façon parfaitement identique.
Crédit : https://www.apem.com/
L’impact est mesuré en Joule et va permettre d’obtenir l’indice à apposer sur le produit.
Comme ont vu précédemment, l’indice IK est mesuré en joules. Il peut également être décrit en fonction d’une masse que l’on aurait laissé tomber d’une certaine hauteur sur le matériel à tester.
Indices |
Caractéristiques |
Masse/hauteur de chute |
IK01 |
Résiste à un impact de 0,14 joule |
0,25kg / 56mm |
IK02 |
Résiste à un impact de 0,2 joule |
0,25kg / 80mm |
IK03 |
Résiste à un impact de 0,35 joule |
0,25kg /140mm |
IK04 |
Résiste à un impact de 0,5 joule |
0,25kg / 200mm |
IK05 |
Résiste à un impact de 0,7 joule |
0,25kg / 280mm |
IK06 |
Résiste à un impact de 1 joule |
0,25kg / 400mm |
IK07 |
Résiste à un impact de 2 joules |
0,5kg / 400mm |
IK08 |
Résiste à un impact de 5 joules |
1,7kg / 300mm |
IK09 |
Résiste à un impact de 10 joules |
5kg / 200mm |
IK10 |
Résiste à un impact de 20 joules |
5kg / 400mm |
IK10+ |
Résiste à un impact de 50 joules |
10kg / 500mm |
IK10++ |
Résiste à un impact de 80 joules |
10kg / 800mm |
IK10++ |
Résiste à un impact de 120 joules |
15kg / 800mm |
IK10++ |
Résiste à un impact de 160 joules |
20kg / 800mm |
IK10++ |
Résiste à un impact de 200 joules |
25kg / 800mm |
