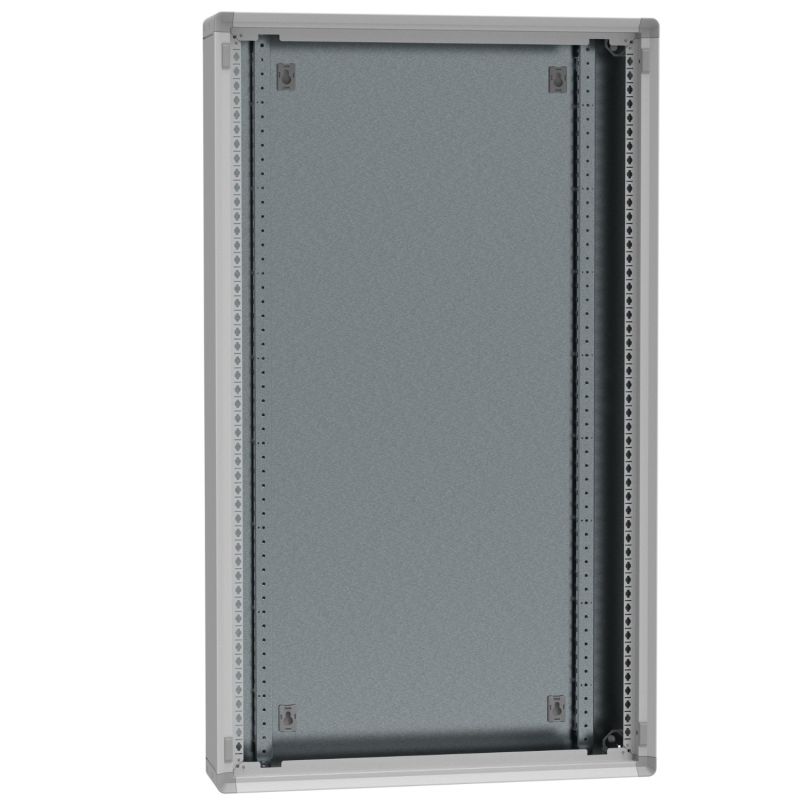

Tableau électrique tertiaire Legrand XL³ HP 160 – 288 modules (8 rangées de 36) à équiper
Le tableau électrique Legrand XL³ HP 160 – 288 modules à équiper est un coffret de distribution métallique conçu pour la réalisation de tableaux électriques sur mesure dans les installations résidentielles et tertiaires de proximité. Grâce à ses 8 rangées de 36 modules, il offre une capacité totale de 288 modules, idéale pour intégrer un grand nombre de dispositifs modulaires et organiser efficacement la distribution de l’énergie électrique dans les installations de grande capacité.
Ce coffret est livré à équiper, ce qui permet aux installateurs et tableautiers de choisir librement les équipements modulaires nécessaires à l’installation : disjoncteurs, interrupteurs différentiels, parafoudres, répartiteurs ou accessoires de distribution. Cette flexibilité permet de concevoir un tableau électrique parfaitement adapté aux besoins techniques du chantier.
Issu de la gamme professionnelle Legrand XL³ HP 160, ce coffret est conçu pour les installations électriques pouvant atteindre 160A. Il convient parfaitement aux bâtiments tertiaires tels que bureaux, commerces, établissements recevant du public, ateliers ou locaux techniques nécessitant un tableau électrique fiable, robuste et évolutif.
Une structure métallique robuste pour les installations professionnelles
Le coffret est fabriqué en acier avec revêtement époxy polyester RAL7035, garantissant une excellente résistance mécanique et une grande durabilité dans les environnements professionnels. Cette conception assure la protection des appareillages électriques et contribue à la fiabilité de l’installation sur le long terme.
Les panneaux latéraux prédécoupés facilitent le passage des câbles et permettent d’optimiser le temps d’installation lors de la mise en place du tableau électrique. Cette conception permet également d’adapter facilement le coffret aux contraintes spécifiques du chantier.
- Structure métallique robuste adaptée aux installations tertiaires
- Revêtement époxy polyester RAL7035 durable et résistant
- Panneaux latéraux prédécoupés facilitant l’entrée des câbles
- Indice de protection IP30
- Résistance aux chocs IK07 avec plastrons et sans porte
Un coffret à équiper pour une configuration personnalisée
Le coffret Legrand 1CO8E36S est livré avec les montants fonctionnels montés, facilitant l’installation des appareillages modulaires. Les équipements de protection et de distribution doivent être commandés séparément afin de créer un tableau parfaitement adapté aux besoins du bâtiment et à la puissance de l’installation.
Cette configuration offre une grande liberté pour concevoir un tableau électrique parfaitement dimensionné et évolutif.
- Disjoncteurs modulaires
- Interrupteurs différentiels
- Parafoudres
- Répartiteurs et accessoires de distribution
- Accessoires de câblage et de protection

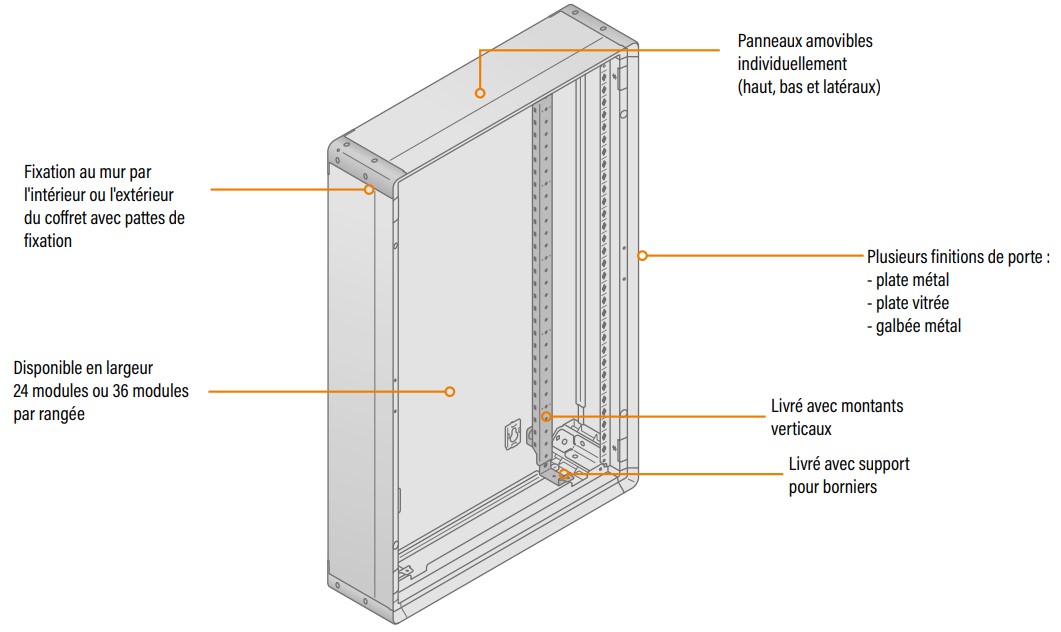

Une conception pensée pour simplifier le travail des installateurs
La gamme XL³ HP 160 a été développée pour faciliter le travail des électriciens et des tableautiers. Les panneaux amovibles offrent un accès complet à l’intérieur du coffret afin de simplifier les opérations de câblage, d’assemblage et de maintenance du tableau électrique.
Les montants fonctionnels montés permettent également de réduire le temps d’installation lors de la mise en place des équipements modulaires et d’améliorer la productivité sur chantier.
Un coffret évolutif et modulable
Le coffret XL³ HP 160 peut évoluer afin de s’adapter aux besoins des installations électriques tertiaires. Il est compatible avec différents accessoires permettant d’améliorer la protection et d’augmenter la modularité du tableau.
- Ajout possible d’une porte avec joint pour atteindre IP40 ou IP43
- Résistance aux chocs IK08 avec porte
- Compatibilité avec les kits de jumelage pour assembler plusieurs coffrets
- Extension possible de l’installation pour créer des tableaux de grande capacité
Portes compatibles avec le coffret XL³ HP 160
Le tableau électrique tertiaire Legrand 1CO8E36S (8 rangées de 36 modules – 288 modules) de la gamme XL³ HP 160 à équiper peut recevoir différentes portes afin de protéger l’appareillage modulaire et de sécuriser l’accès au tableau électrique.
Ce coffret grand format peut être équipé d’une porte métal plate, d’une porte métal galbée offrant davantage de volume en façade, ou d’une porte vitrée permettant de visualiser les équipements sans ouvrir le coffret.
Portes compatibles
- 1PC8R36 – Porte métal plate pour coffret 8 rangées 36 modules – XL³ HP 160
- 1PD8R36 – Porte métal galbée pour coffret 8 rangées 36 modules – XL³ HP 160
- 1PV8R36 – Porte vitrée plate pour coffret 8 rangées 36 modules – XL³ HP 160
Pourquoi équiper votre coffret d’une porte ?
- Protection de l’appareillage électrique contre les contacts accidentels
- Limitation de l’accès au tableau électrique aux seules personnes autorisées
- Amélioration de l’intégration du coffret dans les installations tertiaires
- Contrôle visuel de l’installation grâce à la porte vitrée
Installation simple en montage saillie
Ce coffret peut être installé facilement sur mur. La fixation peut être réalisée directement depuis l’intérieur du coffret ou à l’aide de supports externes (référence 1FMM à commander séparément).
Cette flexibilité permet d’adapter l’installation aux contraintes techniques du chantier et de faciliter la mise en œuvre dans les locaux techniques ou les armoires électriques.
Caractéristiques techniques du tableau électrique Legrand XL³ HP 160
- Référence : 1CO8E36S
- Gamme : Legrand XL³ HP 160
- Type : coffret de distribution métallique à équiper
- Nombre de rangées : 8
- Modules par rangée : 36
- Capacité totale : 288 modules
- Hauteur : 1350 mm
- Largeur : 800 mm
- Profondeur : 147 mm
- Couleur : gris RAL7035
- Indice de protection : IP30
- Résistance aux chocs : IK07
- Type de pose : saillie
- Montants fonctionnels : montés
- Garantie : 2 ans
La fiabilité et la performance de la gamme Legrand XL³ HP
Les coffrets et armoires Legrand XL³ HP concentrent le meilleur du savoir-faire du fabricant : robustesse, modularité et simplicité de mise en œuvre. Ils permettent de concevoir des tableaux électriques performants conformes aux normes NF EN 61439-2 et NF EN 61439-3.
Grâce à leur conception optimisée et leur volume de câblage important, les coffrets XL³ HP facilitent la réalisation d’installations électriques fiables et évolutives dans les bâtiments tertiaires.
Le tableau électrique Legrand XL³ HP 160 – 288 modules à équiper constitue ainsi une solution idéale pour concevoir un tableau électrique professionnel puissant, modulable et parfaitement adapté aux installations électriques de grande capacité.
