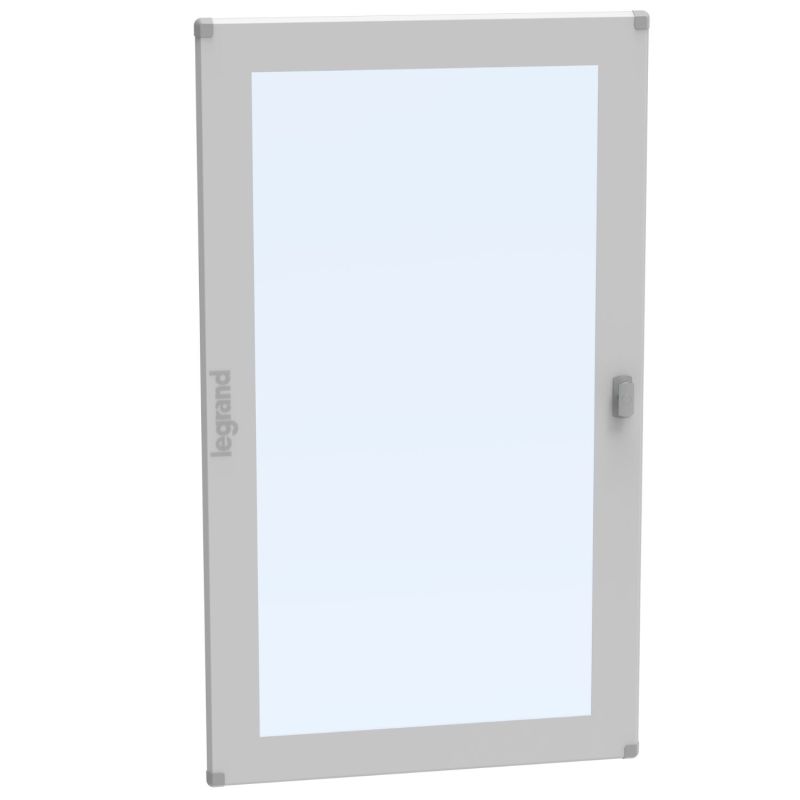

1PV8R36 Legrand - Porte vitrée plate pour coffret de distribution 8 rangées 36 modules hauteur 1350mm - XL³ HP 160

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

1PV8R36 Legrand - Porte vitrée plate pour coffret de distribution 8 rangées 36 modules hauteur 1350mm - XL³ HP 160

265,61 € HT

Réf. fabricant : 1PV8R36 EAN-13 : 3414972591249 Réf. AE : LEG1PV8R36

Porte vitrée plate Legrand XL³ HP 160 – 8 rangées 36 modules (hauteur 1350 mm)

La porte vitrée plate Legrand 1PV8R36 est conçue pour sécuriser les coffrets de distribution XL³ HP 160 tout en permettant une visualisation rapide de l’appareillage modulaire. Grâce à son hublot transparent, il est possible de contrôler l’état du tableau électrique sans ouvrir le coffret, ce qui facilite les vérifications et la maintenance dans les installations électriques tertiaires.

Fabriquée en acier avec revêtement époxy polyester RAL 7035, cette porte offre une excellente robustesse et une parfaite intégration avec les coffrets de la gamme XL³ HP 160. Elle est fournie avec une poignée 1/4 de tour et dispose de 2 points de verrouillage assurant une fermeture fiable du coffret. Pour renforcer la sécurité de l’installation, la poignée peut être équipée d’un barillet à clé (à commander séparément).

Cette porte est compatible avec les coffrets de distribution métal et plastique XL³ HP 160 et notamment avec le coffret : 1CO8E36S – Tableau électrique tertiaire 288 modules – 8 rangées de 36 modules – XL³ HP 160 à équiper.

Grâce à son montage réversible, l’ouverture peut être configurée à droite ou à gauche selon l’implantation du tableau et les contraintes du local technique. Associée au joint de porte référence 2KIP43 (vendu séparément), elle permet également d’améliorer l’indice de protection du coffret jusqu’à IP43, renforçant la protection contre les poussières et les projections.

Les avantages de la porte vitrée XL³ HP 160

Visualisation du tableau : hublot transparent permettant de contrôler l’installation sans ouvrir le coffret.
Sécurisation du coffret : limite l’accès aux appareillages électriques tout en protégeant l’installation.
Structure robuste : porte en acier avec revêtement époxy polyester RAL 7035.
Fermeture sécurisée : poignée 1/4 de tour avec 2 points de verrouillage.
Verrouillage possible : poignée compatible avec barillet à clé (à commander séparément).
Installation flexible : ouverture réversible droite ou gauche.
Compatibilité parfaite : conçue pour les coffrets XL³ HP 160 de 8 rangées 36 modules.
Protection renforcée : possibilité d’atteindre l’indice IP43 avec le joint de porte adapté.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Porte pour coffret électrique
Gamme :: XL3 HP 160
PriceObservatory :: 1
Date disponibilité :: 2026-07-17T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0

Total

265.61 € HT

318.73 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Porte vitrée plate Legrand XL³ HP 160 pour coffret 8 rangées 36 modules

La porte vitrée plate Legrand 1PV8R36 est conçue pour équiper les coffrets de distribution XL³ HP 160 comportant 8 rangées de 36 modules. Elle permet de sécuriser l’accès au tableau électrique tout en offrant une visualisation directe de l’appareillage modulaire grâce à son hublot transparent. Cette solution est particulièrement adaptée aux installations électriques tertiaires où il est nécessaire de contrôler rapidement l’état du tableau sans ouvrir le coffret.

Fabriquée en acier avec revêtement époxy polyester RAL 7035, cette porte offre une excellente résistance mécanique et une finition parfaitement adaptée aux coffrets de la gamme Legrand XL³ HP 160. Elle protège efficacement les appareillages électriques contre les manipulations involontaires, la poussière et les chocs, tout en garantissant une installation durable et professionnelle.

Compatibilité avec les coffrets XL³ HP 160

La porte Legrand 1PV8R36 est compatible avec les coffrets de distribution XL³ HP 160 en métal ou en plastique. Elle est spécialement conçue pour les tableaux électriques de grande capacité comprenant 8 rangées de 36 modules.

Elle peut notamment être installée sur le coffret suivant :

1CO8E36S– Tableau électrique tertiaire 288 modules – 8 rangées de 36 modules – XL³ HP 160 à équiper

Cette compatibilité garantit un montage précis et une parfaite intégration avec les coffrets de distribution Legrand utilisés dans les installations électriques tertiaires.

Une porte vitrée idéale pour la surveillance du tableau électrique

Grâce à son hublot transparent, cette porte permet de contrôler visuellement l’état des protections et des appareillages modulaires installés dans le tableau électrique sans ouvrir le coffret. Cette fonctionnalité facilite les opérations de maintenance et les vérifications rapides dans les bâtiments tertiaires, les locaux techniques ou les installations électriques nécessitant un suivi régulier.

Elle permet notamment de vérifier rapidement le déclenchement d’un disjoncteur, la présence d’une signalisation ou l’état général du tableau électrique sans manipulation du coffret.

Fermeture sécurisée pour protéger l’installation

La porte est fournie avec une poignée 1/4 de tour à monter et dispose de 2 points de verrouillage. Ce système assure une fermeture fiable du coffret et limite l’accès aux équipements électriques aux personnes autorisées.

Pour renforcer la sécurité du tableau électrique, la poignée peut être équipée d’un barillet à clé (vendu séparément). Cette option est particulièrement recommandée dans les locaux techniques, bâtiments tertiaires ou installations accessibles au public.

Installation simple et adaptable sur chantier

La porte XL³ HP 160 est conçue pour simplifier le travail des installateurs et tableautiers. Son montage réversible permet une ouverture à droite ou à gauche selon l’implantation du coffret et les contraintes d’accès dans le local technique.

La distance maximale entre la porte et le plastron est de 34 mm, garantissant une compatibilité optimale avec les appareillages modulaires installés dans le tableau électrique.

Amélioration de la protection du coffret

Associée au joint de porte référence 2KIP43 (vendu séparément), cette porte permet d’améliorer l’indice de protection du coffret jusqu’à IP43. Cette configuration renforce la protection contre les poussières et les projections d’eau dans certains environnements techniques.

La gamme Legrand XL³ HP 160 : performance et modularité pour les installations tertiaires

Les coffrets et armoires Legrand XL³ HP 160 concentrent le savoir-faire du fabricant pour les installations électriques tertiaires. Ils offrent une grande modularité et un volume de câblage important afin de faciliter l’organisation et l’évolution des tableaux électriques.

Ces coffrets peuvent accueillir de 12 à 36 modules par rangée et jusqu’à 8 rangées. Leur structure robuste avec panneaux latéraux renforcés garantit une excellente résistance mécanique et une grande durabilité.

Les châssis extractibles simplifient le montage des appareils modulaires et facilitent le travail des professionnels sur chantier. La conception et le dimensionnement des tableaux peuvent également être optimisés grâce au logiciel XLPro4 développé par Legrand.
