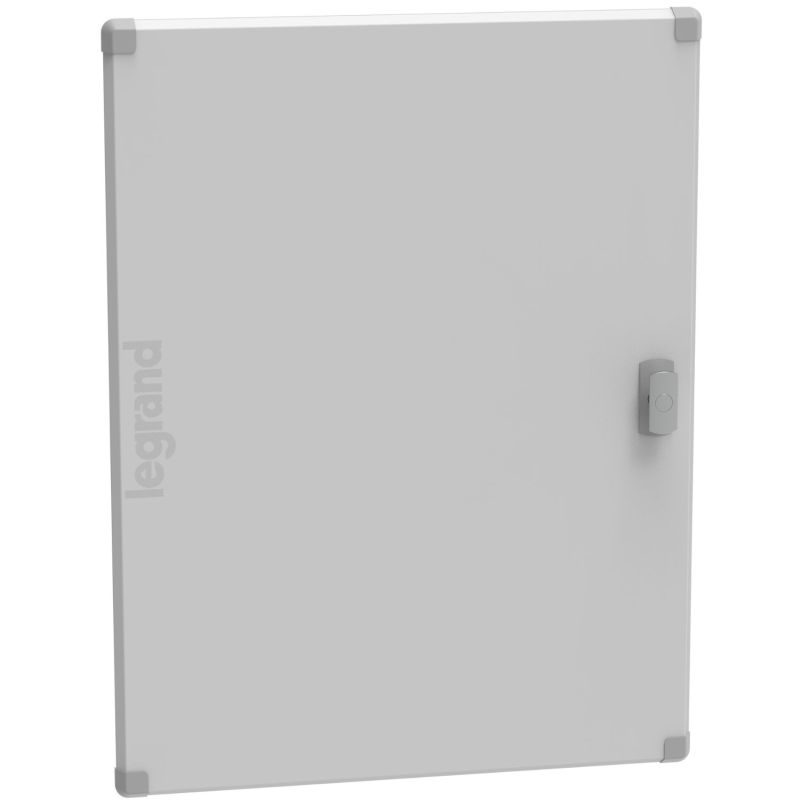

Porte métal plate Legrand XL³ HP 160 pour coffret 4 rangées 24 modules
La porte métal plate Legrand référence 1PC4R24 est conçue pour compléter et sécuriser les coffrets de distribution de la gamme XL³ HP 160. Elle permet de protéger les appareillages modulaires installés dans le tableau électrique tout en limitant l’accès aux personnes non autorisées.
Fabriquée en acier avec revêtement époxy polyester gris RAL 7035, cette porte offre une excellente robustesse et une grande durabilité dans les environnements tertiaires. Elle assure également une finition esthétique et professionnelle du tableau électrique dans les locaux techniques, bâtiments professionnels ou installations tertiaires.
La porte est livrée avec une poignée 1/4 de tour à monter disposant d’un point de verrouillage permettant un accès rapide au coffret. Pour renforcer la sécurité de l’installation, cette poignée peut être équipée d’un barillet de serrure à commander séparément.
Compatibilité avec les coffrets XL³ HP 160 – 4 rangées 24 modules
Cette porte est spécialement conçue pour les coffrets de distribution XL³ HP 160 en configuration 4 rangées de 24 modules (96 modules). Elle s’intègre parfaitement aux coffrets Legrand de la gamme et garantit une installation simple et rapide sans modification.
Elle est compatible avec les coffrets suivants :
- 1CO4R24SPL – Tableau électrique tertiaire 96 modules – 4 rangées de 24 modules – XL3 HP 160
- 1CO4R24S – Tableau électrique tertiaire 96 modules – 4 rangées de 24 modules – XL3 HP 160
Grâce à cette compatibilité parfaite avec les coffrets XL³ HP 160, la porte s’intègre directement à l’enveloppe du tableau électrique et garantit une installation fiable et durable.
Une meilleure protection pour votre tableau électrique
L’installation d’une porte sur un coffret de distribution permet d’améliorer la protection globale de l’installation électrique. Elle protège les appareillages modulaires contre les manipulations accidentelles, les chocs et les interventions non autorisées.
La porte contribue également à améliorer la finition de l’installation électrique et à maintenir un environnement propre et sécurisé dans les locaux techniques.
Lorsqu’elle est installée avec le joint de porte référence 2KIP43 (vendu séparément), le coffret peut atteindre un indice de protection IP43. Cette configuration renforce la protection contre les projections d’eau et l’intrusion de corps solides.
Installation simple et flexible
La porte Legrand XL³ HP 160 a été conçue pour faciliter la mise en œuvre sur chantier. Son système de fixation permet une installation rapide et fiable sur les coffrets compatibles.
Elle bénéficie d’un montage réversible permettant de configurer l’ouverture de la porte :
Cette flexibilité permet d’adapter l’installation aux contraintes du local technique ou de l’armoire électrique.
Pour garantir une installation conforme, la distance maximale entre la porte et le plastron doit être de 38 mm.
La fiabilité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP concentrent le savoir-faire Legrand en matière de distribution électrique tertiaire. Ils sont conçus pour faciliter le travail des installateurs et des tableautiers grâce à leur modularité et leur robustesse.
La gamme XL³ HP 160 offre notamment :
- une structure robuste avec panneaux latéraux renforcés
- un volume de câblage important facilitant l’organisation des conducteurs
- des châssis extractibles simplifiant l’installation des appareils modulaires
- une modularité élevée permettant le jumelage vertical ou horizontal des coffrets
Disponibles en coffrets métal, plastique isolant ou encastrés, les coffrets XL³ HP répondent parfaitement aux besoins des installations électriques dans le tertiaire de proximité et les bâtiments professionnels.
Caractéristiques techniques de la porte Legrand 1PC4R24
- Référence : 1PC4R24
- Marque : Legrand
- Type : porte de coffret de distribution
- Compatibilité : coffrets XL³ HP 160 – 4 rangées 24 modules
- Matériau : acier
- Finition : revêtement par poudre époxy polyester
- Couleur : gris RAL 7035
- Largeur : 575 mm
- Hauteur : 750 mm
- Profondeur : 25 mm
- Indice de protection : IP40
- Résistance aux chocs : IK08
- Sans halogène : oui
- Garantie : 2 ans
