Tableau électrique Legrand XL³ HP 160 – 96 modules pour installations résidentielles et tertiaires

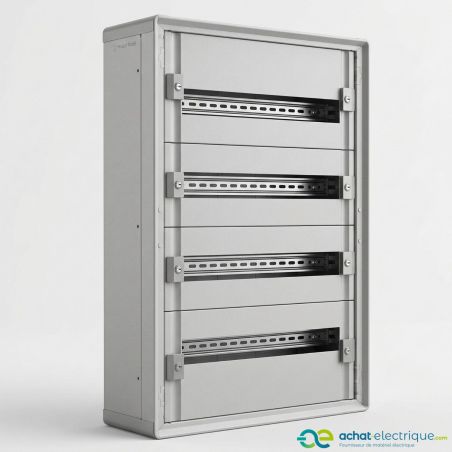

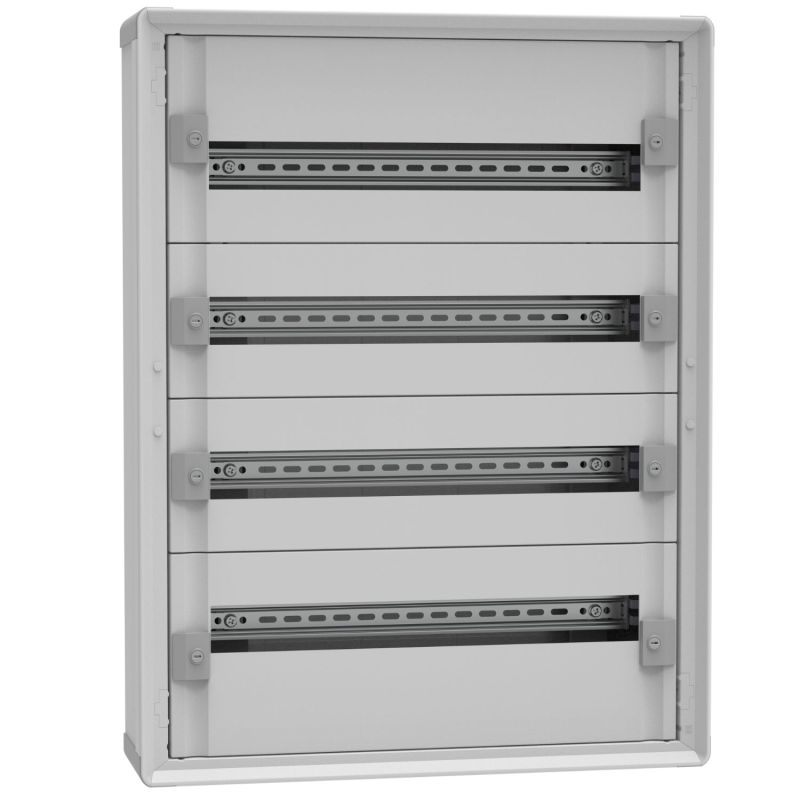

Le tableau électrique Legrand XL³ HP 160 – 96 modules est un coffret de distribution saillie conçu pour les installations électriques nécessitant une capacité importante et une organisation optimale des circuits. Avec ses 4 rangées de 24 modules, ce coffret offre une capacité totale de 96 modules, idéale pour intégrer l’ensemble des appareillages modulaires d’une installation : disjoncteurs, interrupteurs différentiels, parafoudres, contacteurs ou modules de gestion d’énergie.
Issu de la gamme professionnelle XL³ HP de Legrand, ce coffret est parfaitement adapté aux installations résidentielles étendues, aux commerces, aux bureaux ou aux petits bâtiments tertiaires. Il permet de réaliser des tableaux électriques fiables et évolutifs pour des installations pouvant atteindre 160A.
Un coffret électrique prêt à installer

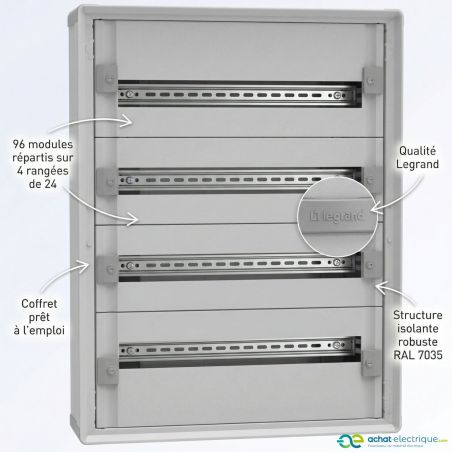

Le coffret Legrand 1CO4R24SPL est livré prêt à l’emploi afin de simplifier le travail des installateurs et de réduire le temps de mise en œuvre sur chantier. Il intègre directement les éléments essentiels à la réalisation d’un tableau électrique sécurisé et fonctionnel.
- Rails DIN pour la fixation des appareils modulaires
- Plastrons isolants avec verrouillage quart de tour pour protéger les circuits
- Bornier de mise à la terre IP2X avec bornes automatiques pour conducteurs souples ou rigides
- Bracelet de circulation de filerie vertical permettant d’organiser les câbles par rangée
- Châssis extractible facilitant le montage et les opérations de maintenance
Cette configuration permet de réaliser un tableau électrique propre, lisible et facilement évolutif.
Une conception pensée pour faciliter le câblage
La conception du coffret XL³ HP 160 a été développée pour améliorer le confort de travail des électriciens. Le châssis extractible permet d’accéder facilement aux rails DIN pour installer et câbler les appareils modulaires.
Les panneaux amovibles simplifient l’assemblage et l’intégration des équipements électriques. Ils facilitent également le passage des câbles et permettent d’ajouter de nouveaux modules si l’installation évolue.
Le bracelet de circulation de filerie intégré dans le coffret permet d’organiser les conducteurs verticalement, améliorant la lisibilité du tableau et facilitant les interventions futures.
Un coffret robuste et sécurisé
Fabriqué en plastique isolant gris RAL7035, ce coffret permet de réaliser des ensembles électriques bénéficiant d’une isolation totale équivalente à la classe II. Cette conception renforce la sécurité des installations et protège les utilisateurs contre les risques électriques.
Le coffret offre également de bonnes performances de protection :
- Indice de protection IP30 avec plastrons et sans porte
- Résistance aux chocs IK04
- Bornier de terre IP2X protégeant contre les contacts accidentels
Pour répondre à des environnements plus exigeants, le coffret peut évoluer avec l’ajout d’une porte :
- IP40 / IK07 avec porte
- IP43 / IK07 avec porte et joint
Cette évolutivité permet d’adapter facilement le coffret aux contraintes de l’environnement d’installation.
Portes compatibles avec le coffret XL³ HP 160
Le tableau électrique tertiaire Legrand 1CO4R24SPL (4 rangées de 24 modules – 96 modules) de la gamme XL³ HP 160 peut être équipé de différentes portes afin de protéger l’appareillage modulaire et de sécuriser l’accès au coffret.
Selon les besoins de votre installation électrique, vous pouvez opter pour une porte métal plate, une porte métal galbée offrant davantage de volume en façade pour le passage des câbles, ou une porte vitrée permettant de visualiser les équipements sans ouvrir le tableau.
Portes compatibles

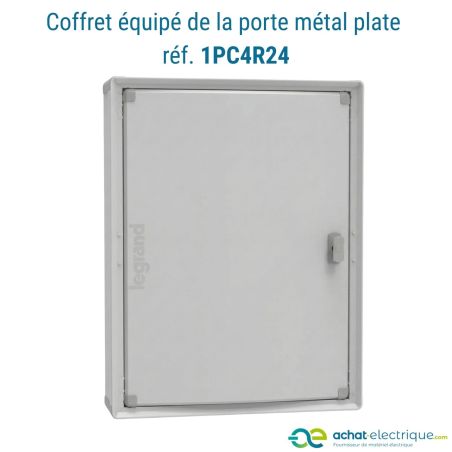

- 1PC4R24 – Porte métal plate pour coffret 4 rangées 24 modules – XL³ HP 160
- 1PD4R24 – Porte métal galbée pour coffret 4 rangées 24 modules – XL³ HP 160

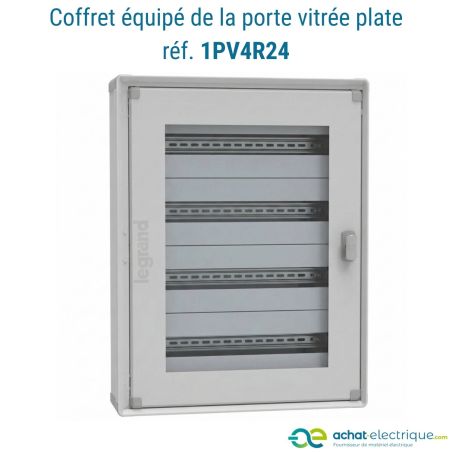

- 1PV4R24 – Porte vitrée plate pour coffret 4 rangées 24 modules – XL³ HP 160
Pourquoi équiper votre coffret d’une porte ?
- Protection de l’appareillage électrique contre les contacts accidentels
- Limitation de l’accès au tableau électrique aux seules personnes autorisées
- Amélioration de l’esthétique et de l’intégration du coffret dans les installations tertiaires
- Possibilité de contrôle visuel de l’installation grâce à la porte vitrée
Une solution modulaire et évolutive
Le coffret XL³ HP 160 peut être combiné avec d’autres coffrets de la gamme afin d’augmenter la capacité du tableau électrique. Cette modularité permet de concevoir des installations plus importantes tout en conservant une organisation cohérente.
- Possibilité de jumelage horizontal entre plusieurs coffrets
- Possibilité de jumelage vertical pour augmenter le nombre de rangées
Cette solution est particulièrement adaptée aux installations tertiaires, aux locaux techniques ou aux bâtiments nécessitant un grand nombre de circuits électriques.
Installation simple en pose saillie
Le coffret est conçu pour une installation en saillie, solution couramment utilisée dans les garages, locaux techniques, ateliers ou bâtiments tertiaires.
Deux modes de fixation sont possibles :
- Fixation directement depuis l’intérieur du coffret
- Fixation avec supports externes (référence 1FMP à commander séparément)
Cette flexibilité facilite l’installation dans différentes configurations de chantier.
Caractéristiques techniques du tableau électrique Legrand XL³ HP 160
- Référence : 1CO4R24SPL
- Gamme : Legrand XL³ HP 160
- Type de pose : saillie
- Nombre de rangées : 4
- Modules par rangée : 24
- Capacité totale : 96 modules
- Courant maximal : jusqu’à 160A
- Hauteur : 750 mm
- Largeur : 575 mm
- Profondeur : 147 mm
- Couleur : gris RAL7035
- Indice de protection : IP30
- Résistance aux chocs : IK04
- Sans halogène : oui
- Bornier de terre : oui
- Rail DIN : oui
- Garantie : 2 ans
Pourquoi choisir un coffret Legrand XL³ HP ?
Les coffrets et armoires XL³ HP concentrent le meilleur du savoir-faire Legrand : robustesse, modularité et simplicité de mise en œuvre. Conçus pour les installateurs professionnels, ils permettent de réaliser des tableaux électriques fiables, évolutifs et conformes aux normes NF EN 61439-2 et NF EN 61439-3.
Grâce à leur volume de câblage important, leur structure robuste et leurs possibilités d’extension, les coffrets XL³ HP facilitent la conception de tableaux électriques performants dans les logements, commerces, bureaux ou bâtiments tertiaires.
Choisir un tableau électrique Legrand XL³ HP 160 – 96 modules, c’est opter pour une solution professionnelle durable qui simplifie le travail des installateurs tout en garantissant la sécurité et la fiabilité de l’installation électrique.
