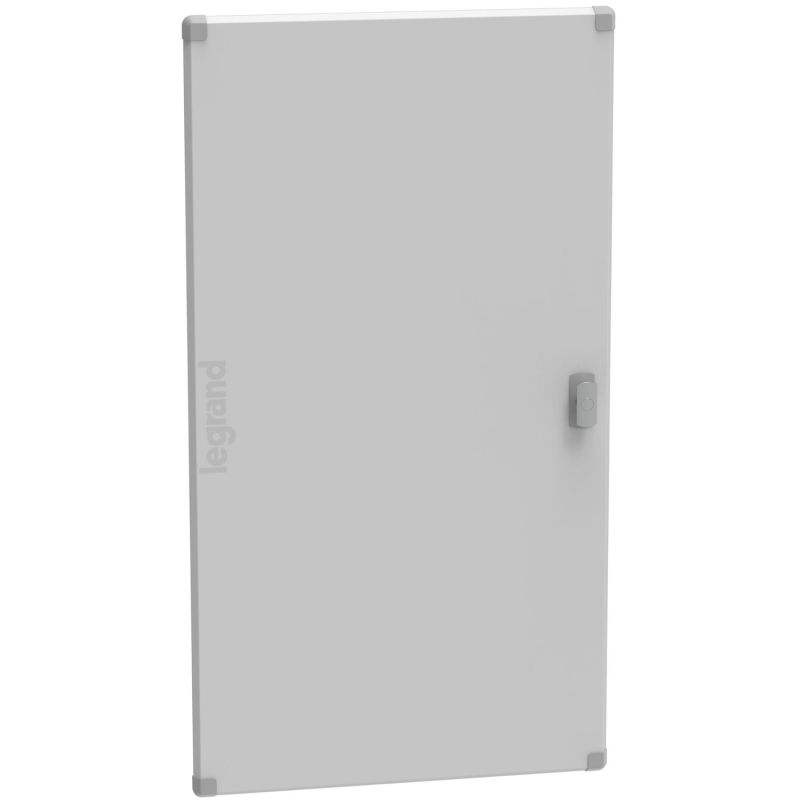

Porte métal plate Legrand XL³ HP 160 pour coffret 6 rangées 24 modules
La porte métal plate Legrand référence 1PC6R24 est conçue pour compléter les coffrets de distribution de la gamme XL³ HP 160 et améliorer la protection des appareillages électriques installés dans le tableau. Elle permet de limiter l’accès aux composants du coffret tout en apportant une finition propre et professionnelle à l’installation électrique.
Adaptée aux coffrets tertiaires 6 rangées de 24 modules (144 modules), cette porte garantit une excellente robustesse grâce à sa conception en acier avec revêtement époxy polyester gris RAL 7035. Ce traitement assure une bonne résistance aux chocs, à l’usure et aux conditions d’installation rencontrées dans les environnements techniques ou tertiaires.
La porte est fournie avec une poignée 1/4 de tour à monter disposant de 2 points de verrouillage. Ce système de fermeture renforce la stabilité de la porte et garantit une fermeture fiable, notamment sur les coffrets de grande hauteur. Pour sécuriser davantage l’installation, la poignée peut être équipée d’un barillet de serrure à commander séparément.
Compatibilité avec les coffrets XL³ HP 160 – 6 rangées 24 modules
La porte 1PC6R24 est spécialement conçue pour les coffrets de distribution XL³ HP 160 configurés en 6 rangées de 24 modules. Elle s’intègre parfaitement aux enveloppes Legrand et garantit une installation rapide et fiable sur chantier.
Elle est compatible avec les coffrets suivants :
- 1CO6R24SPL – Tableau électrique tertiaire 144 modules – 6 rangées de 24 modules – XL3 HP 160
- 1CO4ER24SPL – Tableau électrique tertiaire 96 modules – 4 rangées de 24 modules – XL3 HP 160 avec espace dédié
- 1CO6R24S – Tableau électrique tertiaire 144 modules – 6 rangées de 24 modules – XL3 HP 160
Grâce à cette compatibilité directe avec la gamme XL³ HP 160, la porte s’intègre parfaitement au coffret et garantit une installation homogène et conforme aux standards Legrand.
Améliorer la protection et la sécurité du coffret électrique
L’installation d’une porte sur un coffret de distribution permet d’améliorer la sécurité et la protection du tableau électrique. Elle protège les appareillages modulaires contre les manipulations accidentelles, les chocs ou l’accès par des personnes non habilitées.
La porte contribue également à maintenir un environnement propre dans le coffret et améliore l’esthétique globale de l’installation électrique, notamment dans les locaux techniques ou les bâtiments professionnels.
Lorsqu’elle est associée au joint de porte référence 2KIP43 (vendu séparément), l’installation peut atteindre un indice de protection IP43, renforçant la protection contre les projections d’eau et les corps solides.
Installation simple et adaptable
La porte Legrand XL³ HP 160 est conçue pour faciliter la mise en œuvre sur chantier. Son système de fixation permet une installation rapide sur les coffrets compatibles.
Elle dispose d’un montage réversible permettant d’installer la porte avec une ouverture :
Cette flexibilité permet d’adapter l’installation aux contraintes d’accès du coffret dans les locaux techniques ou armoires électriques.
Pour garantir une installation correcte, la distance maximale entre la porte et le plastron doit être de 38 mm.
La qualité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP regroupent le savoir-faire Legrand pour les installations électriques tertiaires. Ils offrent une grande modularité et facilitent le travail des installateurs et tableautiers.
La gamme XL³ HP 160 se distingue notamment par :
- une structure robuste avec panneaux latéraux renforcés
- un volume de câblage important permettant une organisation optimale des conducteurs
- des châssis extractibles facilitant l’installation des appareillages modulaires
- une modularité élevée permettant le jumelage vertical ou horizontal des coffrets
Les coffrets XL³ HP sont disponibles en version métal, plastique isolant ou encastrée, et répondent parfaitement aux exigences des installations électriques dans le tertiaire et les bâtiments professionnels.
Caractéristiques techniques de la porte Legrand 1PC6R24
- Référence : 1PC6R24
- Marque : Legrand
- Type : porte de coffret de distribution
- Compatibilité : coffrets XL³ HP 160 – 6 rangées 24 modules
- Matériau : acier
- Finition : revêtement par poudre époxy polyester
- Couleur : gris RAL 7035
- Largeur : 575 mm
- Hauteur : 1050 mm
- Profondeur : 25 mm
- Indice de protection : IP40
- Résistance aux chocs : IK08
- Sans halogène : oui
- Garantie : 2 ans
