Tableau électrique Legrand XL³ HP 160 – 96 modules avec espace dédié pour disjoncteur principal

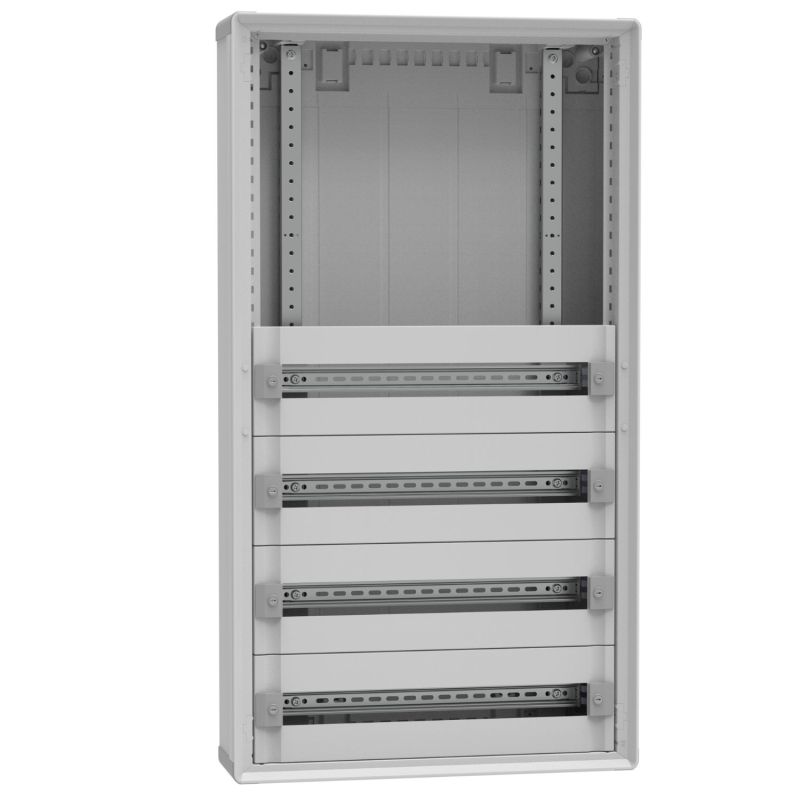

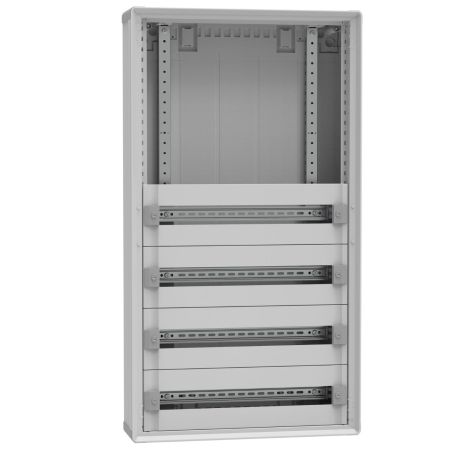

Le tableau électrique Legrand XL³ HP 160 – 96 modules avec espace dédié est un coffret de distribution saillie conçu pour les installations électriques résidentielles et tertiaires nécessitant une capacité importante et une organisation claire des circuits. Grâce à ses 4 rangées de 24 modules, ce coffret offre une capacité totale de 96 modules, permettant d’intégrer l’ensemble des protections modulaires indispensables : disjoncteurs, interrupteurs différentiels, parafoudres ou modules de gestion d’énergie.
Ce modèle se distingue par la présence d’un espace dédié de 400 mm</strong permettant l’intégration du disjoncteur principal et de son kit de distribution (à compléter séparément). Cette conception permet d’optimiser la distribution de l’alimentation vers les différents circuits tout en conservant un tableau électrique parfaitement organisé et accessible.
Un coffret électrique prêt à installer
Le coffret Legrand 1CO4ER24SPL est livré prêt à l’emploi afin de faciliter la mise en œuvre sur chantier. Il est équipé des éléments essentiels pour réaliser un tableau électrique fiable et sécurisé.
- Rails DIN pour l’installation rapide des appareils modulaires
- Plastrons isolants avec verrouillage quart de tour pour sécuriser les circuits
- Bornier de terre IP2X avec bornes automatiques pour conducteurs souples ou rigides
- Bracelet de circulation de filerie permettant d’organiser les câbles à l’intérieur du coffret
- Châssis extractible facilitant le montage et les interventions de maintenance
Grâce à ces équipements intégrés, l’installateur peut réaliser un tableau électrique propre, lisible et facilement évolutif.
Une conception pensée pour simplifier le câblage
La gamme XL³ HP 160 a été développée pour améliorer les conditions de travail des installateurs. Le châssis extractible permet d’accéder facilement aux rails DIN pour installer et câbler les appareillages modulaires.
Les panneaux amovibles facilitent l’assemblage du coffret et simplifient le passage des câbles. Cette conception permet également d’ajouter facilement de nouveaux modules si l’installation évolue.
Le bracelet de circulation de filerie permet quant à lui d’organiser les conducteurs afin d’améliorer la lisibilité du tableau et de simplifier les interventions futures.
Un coffret robuste et sécurisé
Fabriqué en plastique isolant gris RAL7035, ce coffret permet de réaliser des ensembles électriques bénéficiant d’une isolation totale équivalente à la classe II. Cette conception renforce la sécurité de l’installation et protège les utilisateurs contre les risques électriques.
Le coffret offre également de bonnes caractéristiques de protection :
- Indice de protection IP30 avec plastrons et sans porte
- Résistance aux chocs IK04
- Bornier de terre IP2X protégeant contre les contacts accidentels
Pour améliorer la protection contre la poussière ou l’humidité, le coffret peut évoluer avec l’ajout d’une porte :
- IP40 / IK07 avec porte
- IP43 / IK07 avec porte et joint
Cette modularité permet d’adapter facilement le coffret aux contraintes de l’environnement d’installation.
Portes compatibles avec le coffret XL³ HP 160
Le tableau électrique tertiaire Legrand 1CO4ER24SPL (4 rangées de 24 modules – 96 modules) de la gamme XL³ HP 160 avec espace dédié peut être équipé de différentes portes afin de protéger l’appareillage modulaire et de sécuriser l’accès au coffret.
Comme pour les autres coffrets XL³ HP 160 de même format, vous pouvez choisir entre une porte métal plate, une porte métal galbée offrant davantage de volume en façade, ou une porte vitrée permettant de visualiser les équipements sans ouvrir le tableau électrique.
Portes compatibles
- 1PC6R24 – Porte métal plate pour coffret 6 rangées 24 modules hauteur 1050mm – XL³ HP 160
- 1PD6R24 – Porte métal galbée pour coffret 6 rangées 24 modules hauteur 1050mm – XL³ HP 160
- 1PV6R24 – Porte vitrée plate pour coffret 6 rangées 24 modules hauteur 1050mm – XL³ HP 160
Pourquoi équiper votre coffret d’une porte ?
- Protection de l’appareillage électrique contre les contacts accidentels
- Limitation de l’accès au tableau électrique aux seules personnes autorisées
- Amélioration de l’intégration du coffret dans les installations tertiaires
- Contrôle visuel de l’installation avec la version vitrée
Une solution modulaire et évolutive
Le coffret XL³ HP 160 peut être combiné avec d’autres coffrets de la même gamme afin d’augmenter la capacité du tableau électrique. Cette modularité permet de concevoir des installations plus importantes tout en conservant une organisation cohérente.
- Possibilité de jumelage horizontal entre plusieurs coffrets
- Possibilité de jumelage vertical pour augmenter la capacité du tableau
Cette flexibilité est particulièrement adaptée aux installations tertiaires ou aux bâtiments nécessitant de nombreux circuits électriques.
Installation simple en pose saillie
Ce coffret est conçu pour une installation en saillie, solution couramment utilisée dans les locaux techniques, garages, ateliers ou bâtiments tertiaires.
Deux modes de fixation sont possibles :
- Fixation directement depuis l’intérieur du coffret
- Fixation avec supports externes (référence 1FMP à commander séparément)
Cette flexibilité facilite l’installation dans différentes configurations de chantier.
Caractéristiques techniques du tableau électrique Legrand XL³ HP 160
- Référence : 1CO4ER24SPL
- Gamme : Legrand XL³ HP 160
- Type de pose : saillie
- Nombre de rangées : 4
- Modules par rangée : 24
- Capacité totale : 96 modules
- Espace dédié : 400 mm pour disjoncteur principal
- Hauteur : 1050 mm
- Largeur : 575 mm
- Profondeur : 147 mm
- Couleur : gris RAL7035
- Indice de protection : IP30
- Résistance aux chocs : IK04
- Sans halogène : oui
- Bornier de terre : oui
- Rail DIN : oui
La fiabilité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP concentrent le meilleur du savoir-faire Legrand : robustesse, modularité et simplicité de mise en œuvre. Ils permettent de réaliser des tableaux électriques performants et conformes aux normes NF EN 61439-2 et NF EN 61439-3.
Grâce à leur volume de câblage important et leurs nombreuses possibilités d’extension, les coffrets XL³ HP facilitent la réalisation d’installations électriques fiables dans les logements, commerces, bureaux ou bâtiments tertiaires.
Choisir un tableau électrique Legrand XL³ HP 160 – 96 modules avec espace dédié, c’est opter pour une solution professionnelle fiable, évolutive et parfaitement adaptée à l’intégration du disjoncteur principal dans votre tableau électrique.
