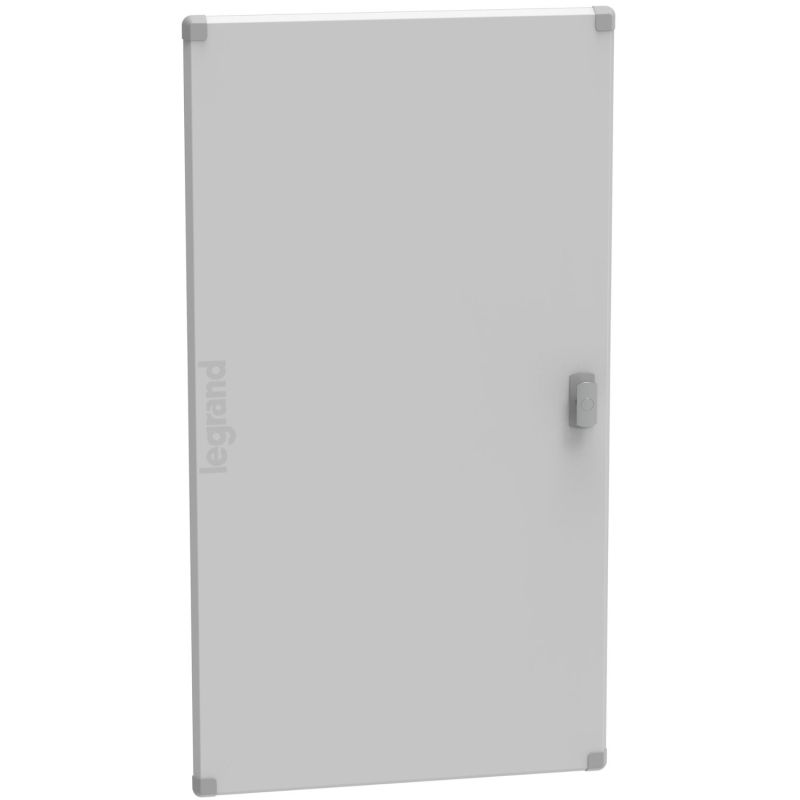

Porte métal plate Legrand XL³ HP 160 pour coffret 7 rangées 24 modules
La porte métal plate Legrand référence 1PC7R24 est conçue pour compléter et sécuriser les coffrets de distribution de la gamme XL³ HP 160. Elle permet de protéger les appareillages électriques installés dans le tableau tout en limitant l’accès aux personnes non autorisées.
Destinée aux coffrets tertiaires 7 rangées de 24 modules (168 modules), cette porte garantit une excellente robustesse grâce à sa fabrication en acier avec revêtement époxy polyester gris RAL 7035. Ce traitement assure une grande résistance aux chocs et à l’usure tout en offrant une finition homogène avec les coffrets de la gamme Legrand.
La porte est fournie avec une poignée 1/4 de tour à monter équipée de 2 points de verrouillage. Ce système permet d’assurer une fermeture fiable et un maintien optimal de la porte, particulièrement important sur les coffrets de grande hauteur. Pour renforcer la sécurité de l’installation, la poignée peut également recevoir un barillet de serrure disponible en accessoire.
Compatibilité avec les coffrets XL³ HP 160 – 7 rangées 24 modules
La porte 1PC7R24 est spécialement conçue pour les coffrets de distribution XL³ HP 160 configurés en 7 rangées de 24 modules. Elle s’intègre parfaitement aux enveloppes Legrand et garantit une installation rapide et fiable sur chantier.
Elle est compatible avec les coffrets suivants :
- 1CO7R24SPL – Tableau électrique tertiaire 168 modules – 7 rangées de 24 modules – XL3 HP 160
- 1CO5ER24SPL – Tableau électrique tertiaire 120 modules – 5 rangées de 24 modules – XL3 HP 160
- 1CO7R24S – Tableau électrique tertiaire 168 modules – 7 rangées de 24 modules – XL3 HP 160
Cette compatibilité directe permet une intégration parfaite dans les installations électriques tertiaires tout en conservant les performances mécaniques et la qualité de finition de la gamme XL³ HP.
Une protection renforcée pour votre tableau électrique
L’ajout d’une porte sur un coffret de distribution permet d’améliorer la protection globale de l’installation électrique. Elle protège les appareillages modulaires contre les manipulations accidentelles, les chocs et l’accès par des personnes non habilitées.
La porte contribue également à améliorer la finition de l’installation et à maintenir un environnement propre et sécurisé dans les locaux techniques.
Lorsqu’elle est associée au joint de porte référence 2KIP43 (vendu séparément), le coffret peut atteindre un indice de protection IP43. Cette configuration offre une meilleure protection contre les projections d’eau et les corps solides.
Installation simple et flexible
La porte Legrand XL³ HP 160 a été conçue pour faciliter le travail des installateurs. Son système de fixation permet une mise en place rapide sur les coffrets compatibles.
Elle bénéficie d’un montage réversible permettant de configurer l’ouverture de la porte :
Cette flexibilité permet d’adapter l’installation aux contraintes d’accès du coffret dans les locaux techniques ou armoires électriques.
Pour garantir une installation conforme, la distance maximale entre la porte et le plastron doit être de 38 mm.
La fiabilité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP concentrent le savoir-faire Legrand pour les installations électriques tertiaires. Ils offrent une grande modularité et sont conçus pour faciliter le travail des installateurs et des tableautiers.
La gamme XL³ HP 160 se distingue notamment par :
- une structure robuste avec panneaux latéraux renforcés
- un volume de câblage important facilitant l’organisation des conducteurs
- des châssis extractibles simplifiant l’installation des appareillages modulaires
- une modularité élevée permettant le jumelage vertical ou horizontal des coffrets
Disponibles en coffrets métal, plastique isolant ou encastrés, les coffrets XL³ HP répondent aux exigences des installations électriques dans le tertiaire de proximité, les bâtiments professionnels et les installations techniques.
Caractéristiques techniques de la porte Legrand 1PC7R24
- Référence : 1PC7R24
- Marque : Legrand
- Type : porte de coffret de distribution
- Compatibilité : coffrets XL³ HP 160 – 7 rangées 24 modules
- Matériau : acier
- Finition : revêtement par poudre époxy polyester
- Couleur : gris RAL 7035
- Largeur : 575 mm
- Hauteur : 1200 mm
- Profondeur : 25 mm
- Indice de protection : IP40
- Résistance aux chocs : IK08
- Sans halogène : oui
- Garantie : 2 ans
