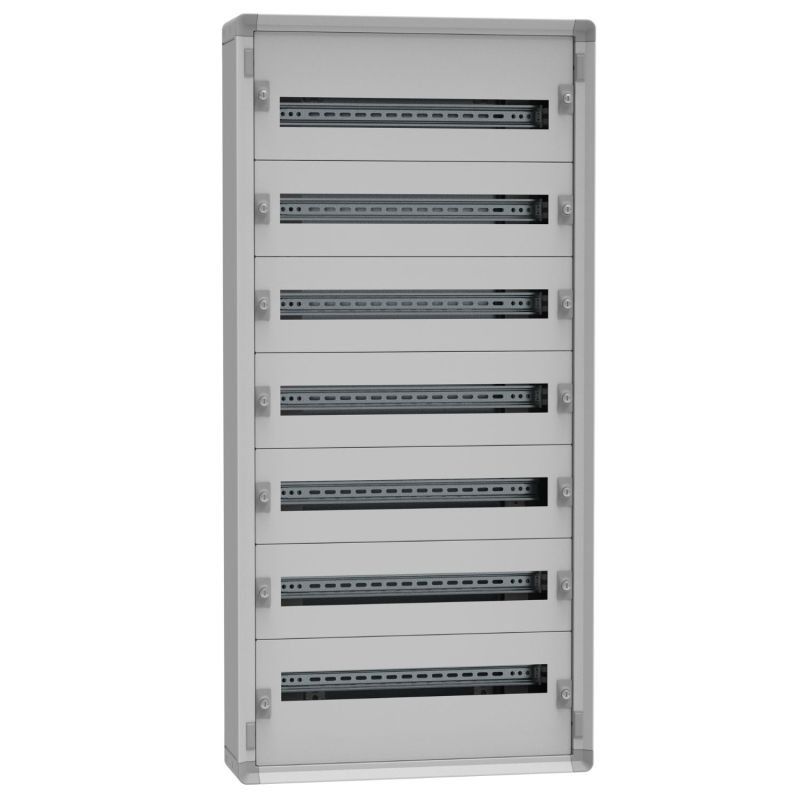

Tableau électrique Legrand XL³ HP 160 métal – 168 modules pour installations tertiaires
Le tableau électrique Legrand XL³ HP 160 – 168 modules est un coffret de distribution métallique conçu pour les installations électriques tertiaires nécessitant une grande capacité de protection et de distribution. Avec ses 7 rangées de 24 modules, ce coffret permet d’intégrer jusqu’à 168 modules, offrant ainsi un espace suffisant pour installer disjoncteurs, interrupteurs différentiels, parafoudres et autres appareils modulaires nécessaires à la protection et à la gestion des circuits électriques.
Développé par Legrand, référence incontournable du matériel électrique professionnel, ce coffret fait partie de la gamme XL³ HP 160, reconnue pour sa robustesse, sa modularité et sa facilité d’installation. Il constitue une solution idéale pour équiper les installations électriques de bâtiments tertiaires tels que bureaux, commerces, ateliers, établissements recevant du public ou locaux techniques.
Un coffret métallique robuste pour les environnements tertiaires
Le coffret est conçu en acier avec revêtement époxy polyester RAL7035, garantissant une excellente résistance mécanique et une grande durabilité dans le temps. Cette conception robuste protège efficacement les appareillages électriques tout en assurant une installation fiable dans les environnements professionnels.
Les panneaux latéraux prédécoupés permettent de faciliter l’entrée et le passage des câbles tout en optimisant le temps d’installation sur chantier. Cette conception pratique permet également d’adapter facilement le coffret aux contraintes spécifiques de chaque installation électrique.
- Structure métallique robuste adaptée aux installations tertiaires
- Revêtement époxy polyester RAL7035 durable et résistant
- Panneaux latéraux prédécoupés pour faciliter le passage des câbles
- Résistance aux chocs IK07 avec plastrons et sans porte
Un tableau électrique prêt à être installé
Le coffret Legrand 1CO7R24S est livré prêt à l’emploi afin de simplifier la mise en œuvre sur chantier. Il intègre les éléments indispensables à la réalisation d’un tableau électrique professionnel fiable et sécurisé.
- Rails DIN pour l’installation rapide des appareils modulaires
- Plastrons métalliques avec verrouillage quart de tour
- Barreau en laiton pour la mise à la terre
- Bracelet de circulation de filerie permettant d’organiser les conducteurs
- Châssis extractible facilitant le câblage et les opérations de maintenance
Cette configuration permet aux installateurs de réaliser un tableau électrique clair, organisé et facilement accessible lors des interventions futures.
Une conception pensée pour les installateurs
La gamme XL³ HP 160 a été spécialement conçue pour améliorer le confort de travail des électriciens et des tableautiers. Grâce au châssis extractible, l’accès aux rails DIN est facilité, permettant de monter et câbler les appareillages modulaires dans de bonnes conditions.
Les panneaux amovibles simplifient également l’assemblage et permettent un accès rapide à l’intérieur du coffret, facilitant les opérations de maintenance ou d’évolution de l’installation.
Un coffret évolutif et modulable
Le coffret XL³ HP 160 peut évoluer afin de s’adapter aux contraintes des installations électriques tertiaires. Il est compatible avec plusieurs accessoires permettant d’améliorer la protection ou d’augmenter la capacité de l’installation.
- Possibilité d’ajouter une porte avec joint pour atteindre IP40 ou IP43
- Résistance aux chocs IK08 avec porte en verre
- Résistance aux chocs IK09 avec porte métallique
- Compatibilité avec les kits de jumelage pour assembler plusieurs coffrets
Ces possibilités d’évolution permettent de concevoir des installations électriques modulaires et évolutives adaptées aux bâtiments tertiaires et aux installations nécessitant un grand nombre de circuits.
Portes compatibles avec le coffret XL³ HP 160
Le tableau électrique tertiaire Legrand 1CO7R24S (7 rangées de 24 modules – 168 modules) de la gamme XL³ HP 160 peut être équipé de différentes portes afin de protéger l’appareillage modulaire et de sécuriser l’accès au coffret.
Selon les besoins de votre installation électrique, vous pouvez opter pour une porte métal plate, une porte métal galbée offrant davantage de volume en façade pour le passage des câbles, ou une porte vitrée permettant de visualiser les équipements sans ouvrir le tableau.
Portes compatibles
- 1PC7R24 – Porte métal plate pour coffret 7 rangées 24 modules – XL³ HP 160
- 1PD7R24 – Porte métal galbée pour coffret 7 rangées 24 modules – XL³ HP 160
- 1PV7R24 – Porte vitrée plate pour coffret 7 rangées 24 modules – XL³ HP 160
Pourquoi équiper votre coffret d’une porte ?
- Protection de l’appareillage électrique contre les contacts accidentels
- Limitation de l’accès au tableau électrique aux seules personnes autorisées
- Amélioration de l’esthétique et de l’intégration du coffret dans les installations tertiaires
- Possibilité de contrôle visuel de l’installation grâce à la porte vitrée
Installation simple en pose saillie
Ce coffret est conçu pour une installation en saillie, solution couramment utilisée dans les bâtiments tertiaires, locaux techniques, ateliers ou commerces.
Deux modes de fixation sont possibles :
- Fixation directement depuis l’intérieur du coffret
- Fixation avec supports externes (référence 1FMM à commander séparément)
Cette flexibilité permet d’adapter facilement l’installation aux contraintes du chantier.
Caractéristiques techniques du tableau électrique Legrand XL³ HP 160
- Référence : 1CO7R24S
- Gamme : Legrand XL³ HP 160
- Type : coffret de distribution métallique
- Nombre de rangées : 7
- Modules par rangée : 24
- Capacité totale : 168 modules
- Hauteur : 1200 mm
- Largeur : 575 mm
- Profondeur : 147 mm
- Couleur : gris RAL7035
- Indice de protection : IP30
- Résistance aux chocs : IK07
- Rail DIN : oui
- Mise à la terre : barreau en laiton
- Type de pose : saillie
La qualité et la fiabilité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP concentrent tout le savoir-faire de Legrand en matière de distribution électrique : simplicité de mise en œuvre, modularité et robustesse. Ils permettent de réaliser des tableaux électriques performants conformes aux normes NF EN 61439-2 et NF EN 61439-3.
Grâce à leur volume de câblage optimisé et leur structure robuste, les coffrets XL³ HP facilitent la réalisation d’installations électriques fiables et évolutives dans les bâtiments tertiaires.
Choisir le tableau électrique Legrand XL³ HP 160 – 168 modules, c’est opter pour une solution professionnelle robuste, évolutive et parfaitement adaptée aux installations électriques tertiaires de grande capacité.
