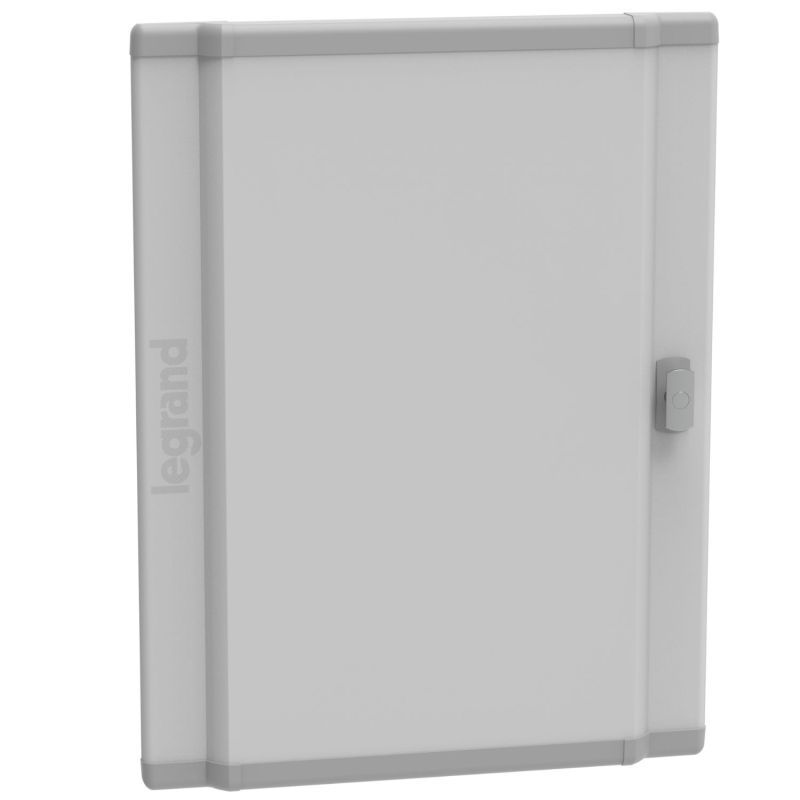

Porte métal galbée Legrand XL³ HP 160 pour coffret 4 rangées 24 modules
La porte métal galbée Legrand référence 1PD4R24 est conçue pour compléter les coffrets de distribution de la gamme XL³ HP 160. Elle permet de sécuriser les appareillages électriques installés dans le tableau tout en offrant un volume supplémentaire à l’avant du coffret grâce à sa conception galbée.
Destinée aux coffrets tertiaires 4 rangées de 24 modules (96 modules), cette porte améliore la protection du tableau électrique tout en apportant une finition professionnelle à l’installation. Fabriquée en acier avec revêtement époxy polyester gris RAL 7035, elle garantit robustesse, durabilité et résistance aux chocs dans les environnements techniques et tertiaires.
La porte est fournie avec une poignée 1/4 de tour à monter disposant d’un point de verrouillage permettant un accès rapide au coffret. Pour renforcer la sécurité de l’installation, cette poignée peut être équipée d’un barillet de serrure disponible en accessoire.
Compatibilité avec les coffrets XL³ HP 160 – 4 rangées 24 modules
La porte galbée 1PD4R24 est spécialement conçue pour les coffrets de distribution XL³ HP 160 configurés en 4 rangées de 24 modules. Elle s’intègre parfaitement aux coffrets de la gamme Legrand et garantit une installation simple et rapide sur chantier.
Elle est compatible avec les coffrets suivants :
- 1CO4R24SPL – Tableau électrique tertiaire 96 modules – 4 rangées de 24 modules – XL3 HP 160
- 1CO4R24S – Tableau électrique tertiaire 96 modules – 4 rangées de 24 modules – XL3 HP 160
Cette compatibilité directe permet une intégration parfaite avec les coffrets XL³ HP 160 tout en conservant les performances mécaniques et la qualité de finition de la gamme.
Une porte galbée adaptée aux auxiliaires de signalisation
La particularité de cette porte réside dans sa forme galbée qui offre un espace supplémentaire à l’avant du coffret. Cette conception permet notamment d’intégrer facilement les auxiliaires de signalisation de la gamme Osmoz, souvent utilisés dans les installations tertiaires.
Grâce à ce volume supplémentaire, la distance maximale entre la porte et le plastron peut atteindre 57 mm, permettant l’intégration d’accessoires ou d’équipements installés en façade du coffret.
Protection et sécurité du tableau électrique
L’installation d’une porte sur un coffret de distribution permet d’améliorer la sécurité de l’installation électrique. Elle protège les appareillages modulaires contre les manipulations accidentelles et limite l’accès aux personnes non habilitées.
La porte contribue également à améliorer la finition du tableau électrique et à maintenir un environnement propre et sécurisé dans les locaux techniques.
Lorsqu’elle est installée avec le joint de porte référence 2KIP43 (vendu séparément), le coffret peut atteindre un indice de protection IP43. Cette configuration améliore la protection contre les projections d’eau et les corps solides.
Installation simple et adaptable
La porte Legrand XL³ HP 160 est conçue pour faciliter le travail des installateurs. Elle dispose d’un montage réversible permettant d’installer la porte avec une ouverture :
Cette flexibilité permet d’adapter facilement l’installation aux contraintes d’accès dans les locaux techniques ou armoires électriques.
La fiabilité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP regroupent le savoir-faire Legrand pour les installations électriques tertiaires. Ils offrent modularité, robustesse et simplicité de mise en œuvre aux installateurs et tableautiers.
La gamme XL³ HP 160 se distingue notamment par :
- une structure robuste avec panneaux latéraux renforcés
- un volume de câblage important facilitant l’organisation des conducteurs
- des châssis extractibles simplifiant l’installation des appareils modulaires
- une modularité élevée permettant le jumelage vertical ou horizontal des coffrets
Les coffrets XL³ HP sont disponibles en métal, en plastique isolant ou en version encastrée afin de répondre aux besoins des installations électriques dans le tertiaire et les bâtiments professionnels.
Caractéristiques techniques de la porte Legrand 1PD4R24
- Référence : 1PD4R24
- Marque : Legrand
- Type : porte galbée pour coffret de distribution
- Compatibilité : coffrets XL³ HP 160 – 4 rangées 24 modules
- Matériau : acier
- Finition : revêtement par poudre époxy polyester
- Couleur : gris RAL 7035
- Largeur : 575 mm
- Hauteur : 750 mm
- Profondeur : 25 mm
- Indice de protection : IP40
- Résistance aux chocs : IK08
- Sans halogène : oui
- Garantie : 2 ans
