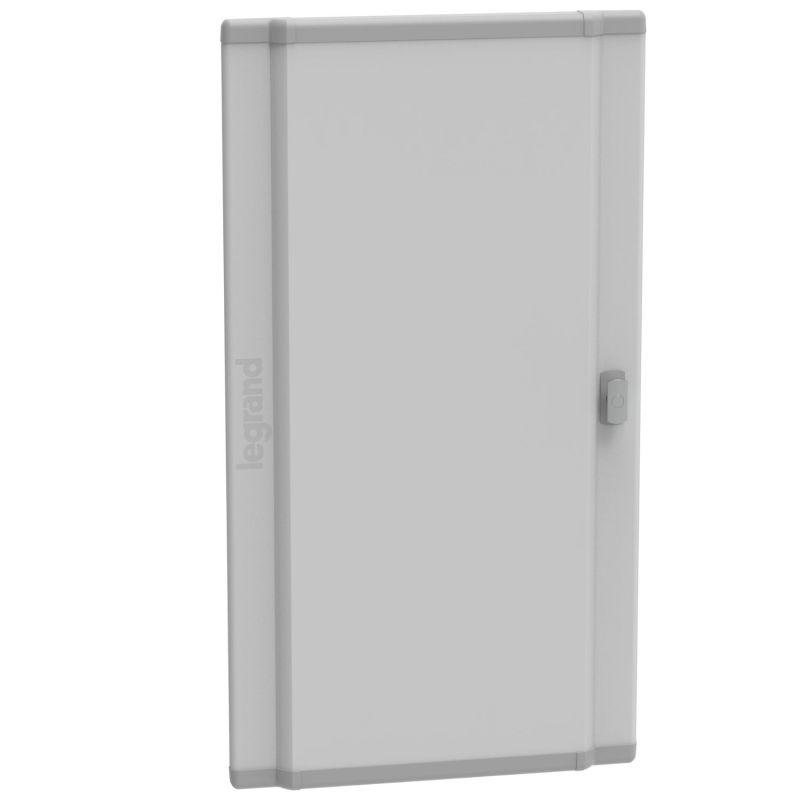

Porte métal galbée Legrand XL³ HP 160 pour coffret 7 rangées 24 modules
La porte métal galbée Legrand référence 1PD7R24 est conçue pour sécuriser et compléter les coffrets de distribution de la gamme XL³ HP 160. Elle permet de protéger efficacement les appareillages électriques installés dans le tableau tout en limitant l’accès aux personnes non autorisées.
Adaptée aux coffrets tertiaires 7 rangées de 24 modules (168 modules), cette porte garantit une excellente robustesse grâce à sa conception en acier avec revêtement époxy polyester gris RAL 7035. Ce traitement assure une grande résistance mécanique ainsi qu’une bonne tenue dans les environnements techniques et professionnels.
La porte est fournie avec une poignée 1/4 de tour à monter équipée de 2 points de verrouillage, permettant une fermeture stable et homogène sur les coffrets de grande hauteur. Pour renforcer la sécurité de l’installation, la poignée peut être équipée d’un barillet de serrure disponible en accessoire.
Compatibilité avec les coffrets XL³ HP 160 – 7 rangées 24 modules
La porte galbée 1PD7R24 est spécialement conçue pour les coffrets de distribution XL³ HP 160 configurés en 7 rangées de 24 modules. Elle s’intègre parfaitement aux enveloppes Legrand et garantit une installation simple et rapide sur chantier.
Elle est compatible avec les coffrets suivants :
- 1CO7R24SPL – Tableau électrique tertiaire 168 modules – 7 rangées de 24 modules – XL3 HP 160
- 1CO5ER24SPL – Tableau électrique tertiaire 120 modules – 5 rangées de 24 modules – XL3 HP 160
- 1CO7R24S – Tableau électrique tertiaire 168 modules – 7 rangées de 24 modules – XL3 HP 160
Cette compatibilité directe permet d’obtenir une intégration parfaite avec les coffrets XL³ HP 160 et garantit une finition homogène de l’installation électrique.
Une porte galbée adaptée aux auxiliaires de signalisation
La conception galbée de cette porte offre un volume supplémentaire à l’avant du coffret. Cette configuration permet notamment d’intégrer les auxiliaires de signalisation de la gamme Osmoz, fréquemment utilisés dans les installations tertiaires pour indiquer l’état de fonctionnement d’un circuit ou d’un équipement.
Grâce à cette conception, la distance maximale entre la porte et le plastron peut atteindre 57 mm, facilitant l’installation d’accessoires ou d’équipements montés en façade du tableau.
Protection et sécurité du tableau électrique
L’installation d’une porte sur un coffret de distribution permet d’améliorer la sécurité de l’installation électrique. Elle protège les appareillages modulaires contre les manipulations accidentelles et limite l’accès aux personnes non habilitées.
La porte contribue également à améliorer la finition du tableau électrique et à maintenir un environnement propre et sécurisé dans les locaux techniques ou les installations tertiaires.
Lorsqu’elle est installée avec le joint de porte référence 2KIP43 (vendu séparément), le coffret peut atteindre un indice de protection IP43, améliorant la protection contre les projections d’eau et les corps solides.
Installation simple et adaptable
La porte Legrand XL³ HP 160 a été conçue pour faciliter la mise en œuvre sur chantier. Elle dispose d’un montage réversible permettant d’installer la porte avec une ouverture :
Cette flexibilité permet d’adapter facilement l’installation aux contraintes d’accès du coffret dans les locaux techniques ou armoires électriques.
La fiabilité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP concentrent le savoir-faire Legrand pour les installations électriques tertiaires. Ils sont conçus pour offrir modularité, robustesse et simplicité de mise en œuvre aux installateurs et tableautiers.
La gamme XL³ HP 160 propose notamment :
- une structure robuste avec panneaux latéraux renforcés
- un volume de câblage important facilitant l’organisation des conducteurs
- des châssis extractibles simplifiant l’installation des appareils modulaires
- une modularité élevée permettant le jumelage vertical ou horizontal des coffrets
Les coffrets XL³ HP sont disponibles en version métal, plastique isolant ou encastrée afin de répondre aux besoins des installations électriques tertiaires et des bâtiments professionnels.
Caractéristiques techniques de la porte Legrand 1PD7R24
- Référence : 1PD7R24
- Marque : Legrand
- Type : porte galbée pour coffret de distribution
- Compatibilité : coffrets XL³ HP 160 – 7 rangées 24 modules
- Matériau : acier
- Finition : revêtement par poudre époxy polyester
- Couleur : gris RAL 7035
- Largeur : 575 mm
- Hauteur : 1200 mm
- Profondeur : 25 mm
- Indice de protection : IP40
- Résistance aux chocs : IK08
- Sans halogène : oui
- Garantie : 2 ans
