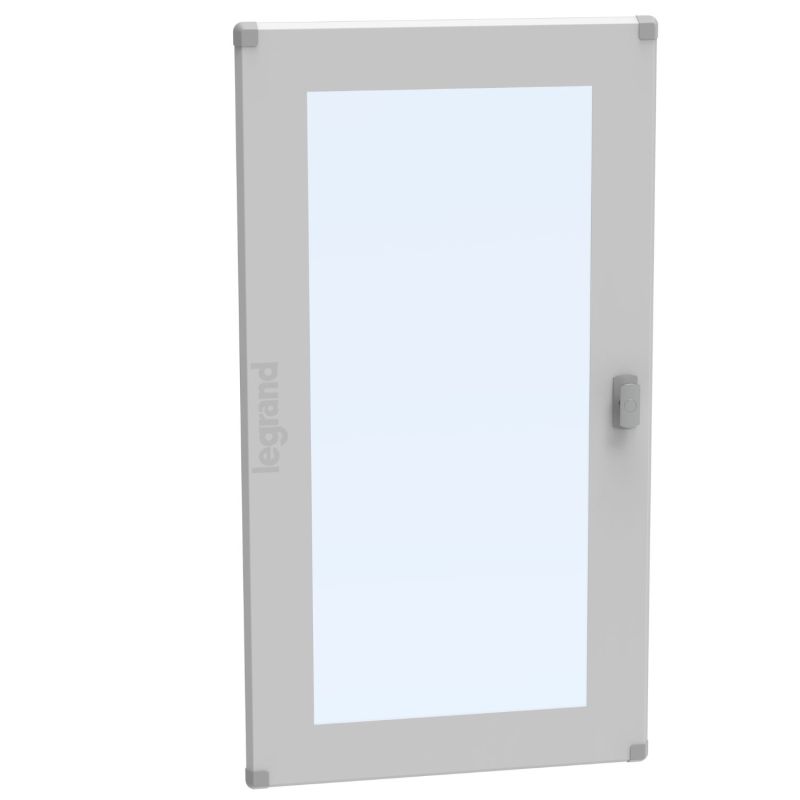

Porte vitrée plate Legrand XL³ HP 160 pour coffret 6 rangées 24 modules
La porte vitrée plate Legrand référence 1PV6R24 est conçue pour équiper les coffrets de distribution de la gamme XL³ HP 160 et améliorer la protection ainsi que l’accessibilité visuelle des appareillages électriques. Grâce à sa façade vitrée, elle permet de contrôler rapidement l’état des disjoncteurs et des protections modulaires sans ouvrir le coffret.
Cette solution est particulièrement adaptée aux installations électriques tertiaires où la surveillance des tableaux électriques doit être rapide et sécurisée. La porte limite l’accès aux appareils tout en facilitant les opérations de maintenance et de diagnostic.
Fabriquée en acier avec revêtement époxy polyester gris RAL 7035, la porte offre une excellente résistance mécanique et une grande durabilité dans les environnements techniques. Elle est livrée avec une poignée 1/4 de tour à monter équipée de 2 points de verrouillage garantissant une fermeture fiable du coffret. La poignée peut également recevoir un barillet de serrure (vendu séparément) afin de restreindre l’accès aux personnes habilitées.
Compatibilité avec les coffrets XL³ HP 160 – 6 rangées 24 modules
La porte vitrée 1PV6R24 est spécialement conçue pour les coffrets de distribution XL³ HP 160 configurés en 6 rangées de 24 modules, soit une capacité totale de 144 modules. Elle garantit une intégration parfaite dans les enveloppes de la gamme Legrand.
Elle est compatible avec les coffrets suivants :
- 1CO6R24SPL – Tableau électrique tertiaire 144 modules – 6 rangées de 24 modules – XL3 HP 160
- 1CO4ER24SPL – Tableau électrique tertiaire 96 modules – 4 rangées de 24 modules – XL3 HP 160 avec espace dédié
- 1CO6R24S – Tableau électrique tertiaire 144 modules – 6 rangées de 24 modules – XL3 HP 160
Cette compatibilité assure une installation simple et rapide sur les coffrets XL³ HP 160 tout en garantissant une finition homogène et professionnelle du tableau électrique.
Une porte vitrée pour contrôler les appareillages sans ouvrir le coffret
La présence d’une fenêtre vitrée intégrée permet de visualiser facilement les appareillages électriques installés dans le coffret. Cette fonctionnalité est particulièrement utile dans les installations tertiaires où les tableaux doivent être contrôlés régulièrement.
La porte vitrée permet notamment :
- de vérifier rapidement l’état des disjoncteurs
- de contrôler visuellement les circuits électriques
- de faciliter les interventions de maintenance
- de conserver le coffret fermé tout en gardant une visibilité sur les équipements
Cette solution contribue à améliorer la sécurité et la gestion des installations électriques dans les bâtiments professionnels.
Une meilleure protection du tableau électrique
L’installation d’une porte sur un coffret de distribution permet de protéger les appareillages électriques contre les manipulations accidentelles et de limiter l’accès aux personnes non habilitées. Elle contribue également à maintenir un environnement propre et sécurisé autour du tableau électrique.
Lorsqu’elle est associée au joint de porte référence 2KIP43 (à commander séparément), la porte permet au coffret d’atteindre un indice de protection IP43, améliorant la protection contre les projections d’eau et les corps solides.
Installation simple et adaptable sur chantier
La porte Legrand XL³ HP 160 est conçue pour simplifier la mise en œuvre sur chantier. Elle dispose d’un montage réversible permettant d’installer la porte avec une ouverture :
Cette flexibilité permet d’adapter facilement l’installation aux contraintes d’accessibilité des locaux techniques ou des armoires électriques.
La fiabilité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP concentrent l’expertise Legrand pour les installations électriques tertiaires. Ils sont conçus pour offrir robustesse, modularité et simplicité de mise en œuvre aux installateurs et tableautiers.
La gamme XL³ HP 160 se distingue notamment par :
- une structure robuste avec panneaux latéraux renforcés
- un volume de câblage important facilitant l’organisation des conducteurs
- des châssis extractibles simplifiant l’installation des appareils modulaires
- une modularité élevée permettant le jumelage vertical ou horizontal des coffrets
Les coffrets XL³ HP sont disponibles en version métal, plastique isolant ou encastrée afin de répondre aux différentes configurations d’installation dans le secteur tertiaire.
Caractéristiques techniques de la porte Legrand 1PV6R24
- Référence : 1PV6R24
- Marque : Legrand
- Type : porte vitrée plate pour coffret de distribution
- Compatibilité : coffrets XL³ HP 160 – 6 rangées 24 modules
- Matériau : acier
- Finition : revêtement par poudre époxy polyester
- Couleur : gris RAL 7035
- Largeur : 575 mm
- Hauteur : 1050 mm
- Profondeur : 25 mm
- Indice de protection : IP40
- Résistance aux chocs : IK08
- Sans halogène : oui
- Garantie : 2 ans
