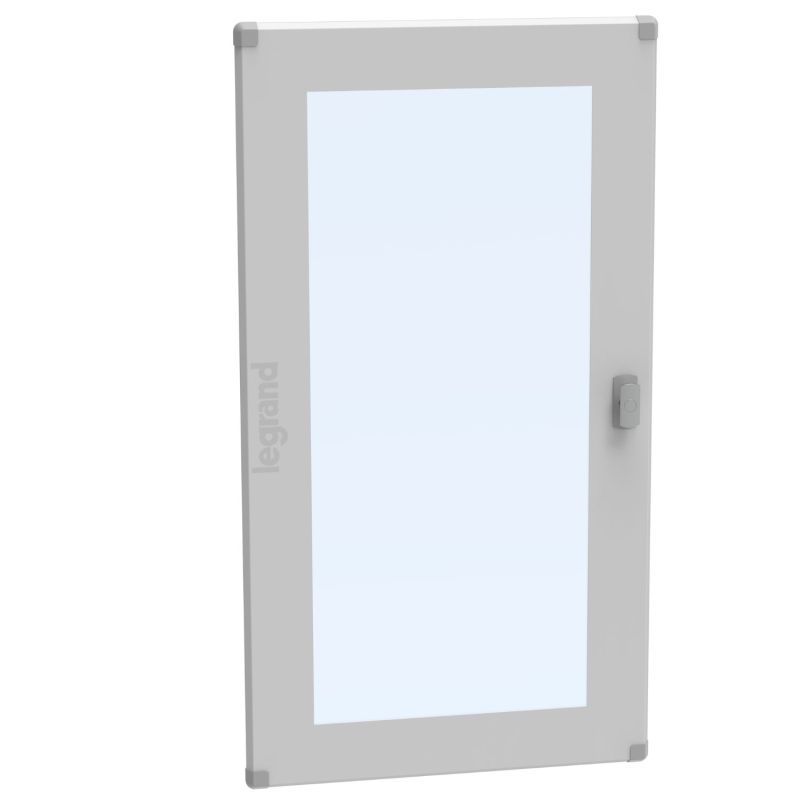

Porte vitrée plate Legrand XL³ HP 160 pour coffret 7 rangées 24 modules
La porte vitrée plate Legrand 1PV7R24 est conçue pour équiper les coffrets de distribution de la gamme XL³ HP 160 et garantir une protection efficace des appareillages électriques tout en conservant une visibilité directe sur les équipements modulaires. Grâce à sa façade vitrée, il est possible de vérifier rapidement l’état des disjoncteurs et protections installés dans le tableau sans ouvrir le coffret.
Cette solution est particulièrement adaptée aux installations électriques tertiaires où les tableaux doivent être régulièrement contrôlés. La porte protège les appareils contre les manipulations accidentelles tout en facilitant les opérations de maintenance et de diagnostic.
Conçue en acier avec revêtement époxy polyester gris RAL 7035, cette porte offre une excellente résistance mécanique et une grande durabilité dans les environnements techniques. Elle est fournie avec une poignée 1/4 de tour à monter équipée de 2 points de verrouillage assurant une fermeture fiable du coffret. Pour renforcer la sécurité, la poignée peut recevoir un barillet de serrure à commander séparément afin de limiter l’accès aux personnes habilitées.
Compatibilité avec les coffrets XL³ HP 160 – 7 rangées 24 modules
La porte vitrée 1PV7R24 est spécialement conçue pour les coffrets de distribution XL³ HP 160 configurés en 7 rangées de 24 modules, soit une capacité totale de 168 modules. Elle s’intègre parfaitement aux enveloppes de la gamme Legrand et assure une finition homogène et professionnelle de l’installation électrique.
Elle est compatible avec les coffrets suivants :
- 1CO7R24SPL – Tableau électrique tertiaire 168 modules – 7 rangées de 24 modules – XL3 HP 160
- 1CO5ER24SPL – Tableau électrique tertiaire 120 modules – 5 rangées de 24 modules – XL3 HP 160
- 1CO7R24S – Tableau électrique tertiaire 168 modules – 7 rangées de 24 modules – XL3 HP 160
Cette compatibilité garantit une installation simple et rapide sur les coffrets XL³ HP 160.
Une porte vitrée pour surveiller les appareillages électriques
La fenêtre vitrée intégrée permet de visualiser facilement les appareillages installés dans le coffret. Cette fonctionnalité facilite :
- la vérification rapide de l’état des disjoncteurs
- le contrôle visuel des circuits électriques
- les interventions de maintenance et de diagnostic
- la surveillance des installations électriques dans les locaux techniques
La porte vitrée permet ainsi de conserver le coffret fermé tout en gardant une visibilité sur les équipements électriques.
Une protection renforcée du tableau électrique
L’installation d’une porte sur un coffret de distribution permet de protéger les appareillages contre les manipulations accidentelles et de limiter l’accès aux personnes non habilitées. Elle contribue également à maintenir un environnement propre et sécurisé autour du tableau électrique.
Lorsqu’elle est associée au joint de porte référence 2KIP43 (à commander séparément), la porte permet au coffret d’atteindre un indice de protection IP43, améliorant la protection contre les projections d’eau et les corps solides.
Installation simple et adaptable
La porte Legrand XL³ HP 160 est conçue pour simplifier le travail des installateurs. Elle dispose d’un montage réversible permettant d’adapter l’ouverture de la porte selon la configuration du local :
- ouverture à droite
- ouverture à gauche
Cette flexibilité facilite l’intégration du coffret dans les locaux techniques ou les armoires électriques où l’accessibilité peut être limitée.
La qualité et la modularité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP 160 concentrent le savoir-faire Legrand pour les installations électriques tertiaires. Ils offrent robustesse, modularité et simplicité de mise en œuvre pour les installateurs et les tableautiers.
La gamme XL³ HP se distingue notamment par :
- une structure renforcée pour une meilleure durabilité
- un volume de câblage important facilitant l’organisation des conducteurs
- des châssis extractibles simplifiant l’installation des appareils modulaires
- une modularité élevée permettant le jumelage horizontal ou vertical des coffrets
Les coffrets XL³ HP sont disponibles en métal, en plastique isolant ou en version encastrée afin de répondre aux différentes configurations d’installation dans le secteur tertiaire.
Caractéristiques techniques de la porte Legrand 1PV7R24
- Référence : 1PV7R24
- Marque : Legrand
- Type : porte vitrée plate pour coffret de distribution
- Compatibilité : coffrets XL³ HP 160 – 7 rangées de 24 modules
- Matériau : acier
- Finition : revêtement par poudre époxy polyester
- Couleur : gris RAL 7035
- Largeur : 575 mm
- Hauteur : 1200 mm
- Profondeur : 25 mm
- Indice de protection : IP40
- Résistance aux chocs : IK08
- Sans halogène : oui
- Garantie : 2 ans
