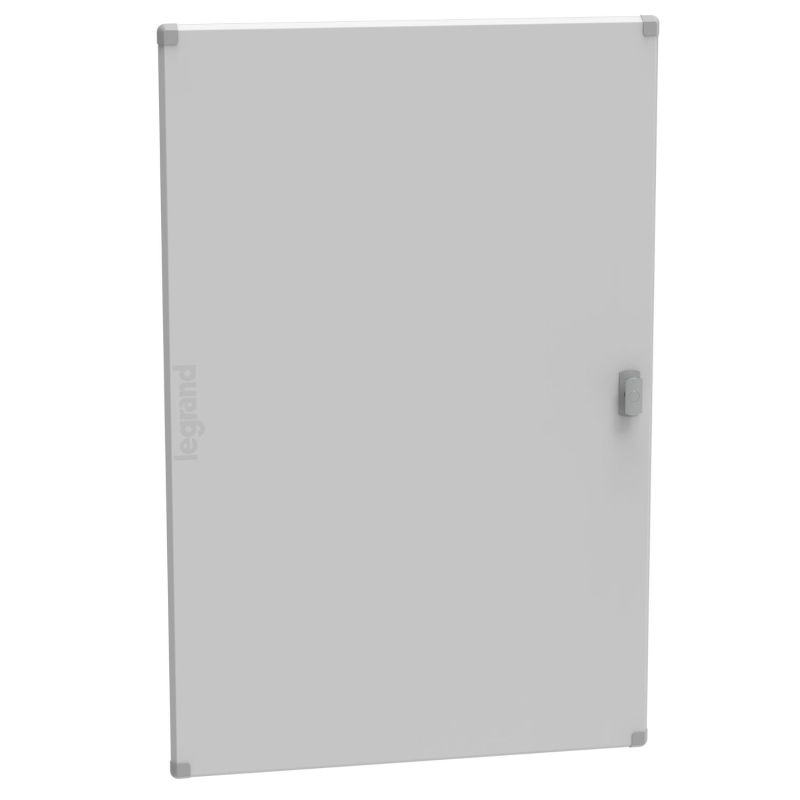

1PC7R36 Legrand - Porte métal plate pour coffret de distribution 7 rangées 36 modules hauteur 1200mm - XL³ HP 160

Porte métal plate Legrand XL³ HP 160 pour coffret 7 rangées 36 modules

La porte métal plate Legrand référence 1PC7R36 est conçue pour équiper les coffrets de distribution de la gamme XL³ HP 160 et garantir une protection efficace des appareillages électriques installés dans le tableau. Elle permet de sécuriser l’accès au coffret tout en assurant une finition professionnelle de l’installation électrique.

Cette porte est particulièrement adaptée aux installations électriques tertiaires nécessitant des tableaux de grande capacité. Elle protège les appareillages modulaires contre les manipulations accidentelles et limite l’accès aux personnes non habilitées.

Fabriquée en acier avec revêtement époxy polyester gris RAL 7035, la porte offre une excellente résistance mécanique et une grande durabilité dans les environnements techniques. Elle est livrée avec une poignée 1/4 de tour à monter équipée de 2 points de verrouillage, assurant une fermeture fiable et sécurisée du coffret. La poignée peut également recevoir un barillet de serrure (vendu séparément) afin de renforcer la sécurité de l’installation.

Compatibilité avec les coffrets XL³ HP 160 – 7 rangées 36 modules

La porte Legrand 1PC7R36 est spécialement conçue pour les coffrets de distribution XL³ HP 160 configurés en 7 rangées de 36 modules, soit une capacité totale de 252 modules. Elle garantit une intégration parfaite avec les enveloppes de la gamme Legrand et assure une finition homogène de l’installation électrique.

Elle est compatible avec le coffret suivant :

• 1CO7E36S – Tableau électrique tertiaire 252 modules – 7 rangées de 36 modules – XL3 HP 160 à équiper

Cette compatibilité permet une installation simple et rapide sur les coffrets XL³ HP 160 correspondants.

Une porte robuste pour protéger le tableau électrique

L’installation d’une porte sur un coffret de distribution permet de protéger les appareillages modulaires contre les chocs, les poussières et les manipulations accidentelles. Elle contribue également à améliorer la sécurité globale de l’installation électrique en limitant l’accès aux personnes non autorisées.

La porte participe aussi à la finition esthétique du tableau électrique et permet d’obtenir une installation plus propre dans les locaux techniques ou les bâtiments professionnels.

Associée au joint de porte référence 2KIP43 (à commander séparément), la porte permet au coffret d’atteindre un indice de protection IP43, améliorant la protection contre les projections d’eau et les corps solides.

Installation simple et adaptable sur chantier

La porte Legrand XL³ HP 160 est conçue pour simplifier la mise en œuvre sur chantier. Elle dispose d’un montage réversible permettant d’adapter l’ouverture de la porte selon la configuration du local technique :

• ouverture à droite
• ou ouverture à gauche

Cette flexibilité facilite l’intégration du coffret dans les armoires électriques ou les espaces techniques où l’accessibilité peut être limitée.

La fiabilité de la gamme Legrand XL³ HP

Les coffrets et armoires XL³ HP 160 concentrent le savoir-faire Legrand pour les installations électriques tertiaires. Ils offrent robustesse, modularité et simplicité de mise en œuvre aux installateurs et tableautiers.

La gamme XL³ HP se distingue notamment par :

• une structure robuste avec panneaux latéraux renforcés
• un volume de câblage important facilitant l’organisation des conducteurs
• des châssis extractibles simplifiant l’installation des appareils modulaires
• une modularité élevée permettant le jumelage horizontal ou vertical des coffrets

Les coffrets XL³ HP sont disponibles en métal, en plastique isolant ou en version encastrée afin de répondre aux différentes configurations d’installation dans le secteur tertiaire.

Caractéristiques techniques de la porte Legrand 1PC7R36

• Référence : 1PC7R36
• Marque : Legrand
• Type : porte métal plate pour coffret de distribution
• Compatibilité : coffrets XL³ HP 160 – 7 rangées de 36 modules
• Matériau : acier
• Finition : revêtement par poudre époxy polyester
• Couleur : gris RAL 7035
• Largeur : 791 mm
• Hauteur : 1200 mm
• Profondeur : 25 mm
• Indice de protection : IP40
• Résistance aux chocs : IK08
• Sans halogène : oui
• Garantie : 2 ans
