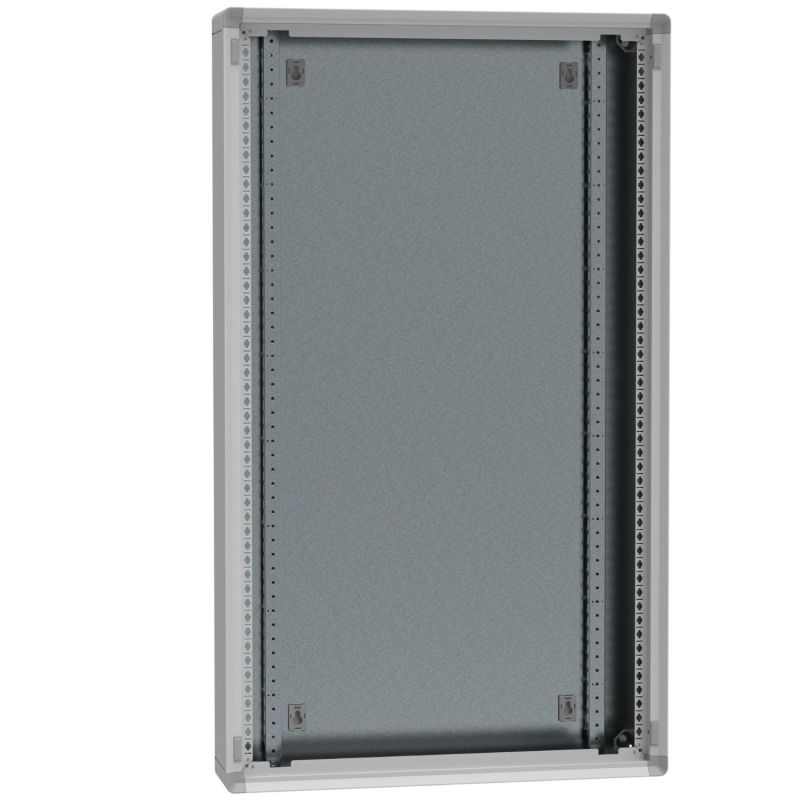

Tableau électrique tertiaire Legrand XL³ HP 160 – 252 modules (7 rangées de 36) à équiper
Le tableau électrique Legrand XL³ HP 160 – 252 modules à équiper est un coffret de distribution métallique conçu pour réaliser des tableaux électriques sur mesure dans les installations résidentielles et tertiaires de proximité. Grâce à ses 7 rangées de 36 modules, il offre une capacité totale de 252 modules, permettant d’intégrer un grand nombre de dispositifs modulaires pour la protection et la distribution de l’énergie électrique.
Ce coffret est livré à équiper, ce qui permet aux installateurs de sélectionner librement les équipements nécessaires au tableau : disjoncteurs modulaires, interrupteurs différentiels, parafoudres, répartiteurs ou accessoires de distribution. Cette configuration offre une grande flexibilité pour concevoir un tableau électrique parfaitement adapté aux besoins du chantier.
Issu de la gamme professionnelle Legrand XL³ HP 160, ce coffret est conçu pour les installations électriques pouvant atteindre 160A. Il répond parfaitement aux besoins des installations tertiaires telles que les bureaux, commerces, ateliers, établissements recevant du public ou locaux techniques nécessitant un tableau électrique fiable, évolutif et robuste.
Un coffret métallique robuste pour les installations tertiaires
Le coffret est fabriqué en acier avec revêtement époxy polyester RAL7035, offrant une excellente résistance mécanique et une grande durabilité dans les environnements professionnels. Cette conception garantit la protection des appareillages électriques et assure la fiabilité de l’installation dans le temps.
Les panneaux latéraux prédécoupés facilitent le passage des câbles et permettent d’optimiser le temps d’installation sur chantier. Ils simplifient également l’adaptation du coffret aux contraintes spécifiques de chaque installation électrique.
- Structure métallique robuste adaptée aux installations tertiaires
- Revêtement époxy polyester RAL7035 durable et résistant
- Panneaux latéraux prédécoupés facilitant l’entrée des câbles
- Indice de protection IP30
- Résistance aux chocs IK07 avec plastrons et sans porte
Un coffret à équiper pour une configuration sur mesure
Le coffret Legrand 1CO7E36S est livré avec les montants fonctionnels montés, permettant l’intégration rapide des appareils modulaires. Les équipements de protection et de distribution doivent être commandés séparément afin de concevoir un tableau parfaitement adapté à la puissance et aux besoins du bâtiment.
Cette solution est particulièrement adaptée aux installations nécessitant une configuration personnalisée et évolutive.
- Disjoncteurs modulaires
- Interrupteurs différentiels
- Parafoudres
- Répartiteurs et accessoires de distribution
- Accessoires de câblage et de protection
Une conception pensée pour faciliter l’installation
La gamme XL³ HP 160 a été développée pour simplifier le travail des électriciens et des tableautiers. Les panneaux amovibles offrent un accès complet à l’intérieur du coffret afin de faciliter le câblage, l’assemblage et la maintenance du tableau électrique.
Les montants fonctionnels montés permettent également de réduire le temps de mise en œuvre lors de l’installation des équipements modulaires et d’améliorer l’efficacité sur chantier.
Un coffret évolutif et modulable
Le coffret XL³ HP 160 peut évoluer afin de s’adapter aux besoins des installations électriques tertiaires. Il est compatible avec différents accessoires permettant d’améliorer la protection et d’augmenter la modularité du tableau électrique.
- Ajout possible d’une porte avec joint pour atteindre IP40 ou IP43
- Résistance aux chocs IK08 avec porte
- Compatibilité avec les kits de jumelage pour assembler plusieurs coffrets
- Extension possible de l’installation pour créer des tableaux de grande capacité
Portes compatibles avec le coffret XL³ HP 160
Le tableau électrique tertiaire Legrand 1CO7E36S (7 rangées de 36 modules – 252 modules) de la gamme XL³ HP 160 à équiper peut recevoir différentes portes afin de protéger l’appareillage modulaire et de sécuriser l’accès au tableau électrique.
Ce coffret grand format peut être équipé d’une porte métal plate, d’une porte métal galbée offrant davantage de volume en façade, ou d’une porte vitrée permettant de visualiser les équipements sans ouvrir le coffret.
Portes compatibles
- 1PC7R36 – Porte métal plate pour coffret 7 rangées 36 modules – XL³ HP 160
- 1PD7R36 – Porte métal galbée pour coffret 7 rangées 36 modules – XL³ HP 160
- 1PV7R36 – Porte vitrée plate pour coffret 7 rangées 36 modules – XL³ HP 160
Pourquoi équiper votre coffret d’une porte ?
- Protection de l’appareillage électrique contre les contacts accidentels
- Limitation de l’accès au tableau électrique aux seules personnes autorisées
- Amélioration de l’intégration du coffret dans les installations tertiaires
- Contrôle visuel de l’installation grâce à la porte vitrée
Installation flexible en montage saillie
Ce coffret peut être installé facilement sur mur. La fixation peut être réalisée directement depuis l’intérieur du coffret ou à l’aide de supports externes (référence 1FMM à commander séparément).
Cette flexibilité permet d’adapter l’installation aux contraintes techniques du chantier et de faciliter la mise en œuvre dans les locaux techniques ou les armoires électriques.
Caractéristiques techniques du tableau électrique Legrand XL³ HP 160
- Référence : 1CO7E36S
- Gamme : Legrand XL³ HP 160
- Type : coffret de distribution métallique à équiper
- Nombre de rangées : 7
- Modules par rangée : 36
- Capacité totale : 252 modules
- Hauteur : 1200 mm
- Largeur : 800 mm
- Profondeur : 147 mm
- Couleur : gris RAL7035
- Indice de protection : IP30
- Résistance aux chocs : IK07
- Type de pose : saillie
- Montants fonctionnels : montés
- Garantie : 2 ans
La qualité professionnelle de la gamme Legrand XL³ HP
Les coffrets et armoires Legrand XL³ HP concentrent le meilleur du savoir-faire du fabricant : robustesse, modularité et simplicité de mise en œuvre. Ils permettent de concevoir des tableaux électriques performants et conformes aux normes NF EN 61439-2 et NF EN 61439-3.
Grâce à leur conception optimisée et leur grand volume de câblage, les coffrets XL³ HP facilitent la réalisation d’installations électriques fiables et évolutives dans les bâtiments tertiaires.
Le tableau électrique Legrand XL³ HP 160 – 252 modules à équiper constitue ainsi une solution idéale pour concevoir un tableau électrique professionnel puissant, modulable et parfaitement adapté aux installations électriques de grande capacité.
