1PV7R36 Legrand - Porte vitrée plate pour coffret de distribution 7 rangées 36 modules hauteur 1200mm - XL³ HP 160

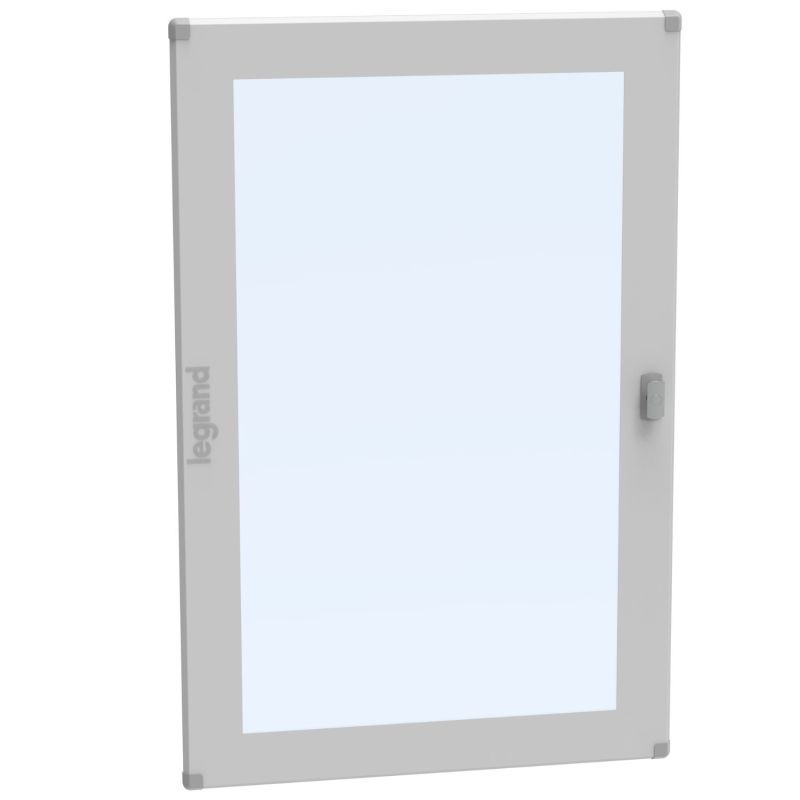

Porte vitrée plate Legrand XL³ HP 160 pour coffret 7 rangées 36 modules

La porte vitrée plate Legrand 1PV7R36 est conçue pour équiper les coffrets de distribution XL³ HP 160 comportant 7 rangées de 36 modules. Elle permet de sécuriser l’accès au tableau électrique tout en offrant une visualisation directe de l’appareillage grâce à son hublot transparent. Cette solution est particulièrement adaptée aux installations électriques tertiaires nécessitant un contrôle rapide du tableau sans ouverture du coffret.

Sa structure en acier avec revêtement époxy polyester RAL 7035 assure une excellente résistance mécanique et une parfaite intégration avec les coffrets de la gamme XL³ HP 160. Elle protège efficacement les équipements électriques contre les manipulations involontaires, les poussières et les chocs tout en conservant une finition professionnelle du tableau électrique.

Compatibilité avec les coffrets XL³ HP 160

La porte Legrand 1PV7R36 est compatible avec les coffrets de distribution XL³ HP 160 en métal ou en plastique. Elle est conçue pour les tableaux électriques de grande capacité comprenant 7 rangées de 36 modules.

Elle peut notamment être installée sur le coffret suivant :

1CO7E36S – Tableau électrique tertiaire 252 modules – 7 rangées de 36 modules – XL³ HP 160 à équiper

Cette compatibilité garantit un montage précis et une intégration parfaite avec les coffrets de distribution Legrand destinés aux installations électriques tertiaires.

Une porte vitrée pratique pour surveiller l’installation

Grâce à son hublot transparent, cette porte permet de contrôler l’état des protections et des appareillages modulaires sans ouvrir le coffret. Cette fonctionnalité facilite la maintenance et les contrôles visuels rapides dans les bâtiments tertiaires, les locaux techniques ou les installations électriques nécessitant un suivi régulier.

Elle permet notamment de vérifier rapidement le déclenchement d’un disjoncteur, l’état d’un voyant de signalisation ou le fonctionnement de certains équipements sans manipulation du coffret.

Fermeture sécurisée du coffret électrique

La porte est fournie avec une poignée 1/4 de tour à installer et dispose de 2 points de verrouillage. Ce système permet de maintenir la porte fermée de manière fiable et de limiter l’accès aux équipements électriques aux personnes autorisées.

Pour renforcer la sécurité du tableau électrique, la poignée peut être équipée d’un barillet à clé (vendue séparément). Cette option est particulièrement recommandée dans les installations accessibles au public ou dans les locaux techniques partagés.

Installation simple et adaptable

La porte XL³ HP 160 est conçue pour simplifier le travail des installateurs et des tableautiers. Son montage réversible permet une ouverture à droite ou à gauche selon la configuration du local et l’implantation du coffret.

La distance maximale entre la porte et le plastron est de 34 mm, garantissant une compatibilité optimale avec les appareillages modulaires installés dans le tableau.

Amélioration de la protection du coffret

Associée au joint de porte référence 2KIP43 (vendu séparément), cette porte permet d’améliorer l’indice de protection du coffret jusqu’à IP43. Cette configuration permet de renforcer la protection contre les corps solides et les projections d’eau dans certains environnements techniques.

La gamme Legrand XL³ HP 160 : performance et modularité pour le tertiaire

Les coffrets et armoires Legrand XL³ HP 160 sont conçus pour répondre aux besoins des installations électriques tertiaires. Ils offrent une grande modularité et un volume de câblage important afin de faciliter l’intégration des appareillages et l’évolution du tableau électrique.

Disponibles en versions métal, plastique isolant ou encastré, ces coffrets peuvent accueillir de 12 à 36 modules par rangée et jusqu’à 8 rangées. Leur structure robuste avec panneaux latéraux renforcés garantit une excellente résistance mécanique et une grande durabilité.

Les châssis extractibles simplifient le montage des appareillages modulaires et permettent un travail rapide et confortable pour les installateurs. La conception et le dimensionnement des tableaux peuvent également être optimisés grâce au logiciel XLPro4 développé par Legrand.

Caractéristiques techniques de la porte Legrand 1PV7R36

• Référence : 1PV7R36
• Gamme : Legrand XL³ HP 160
• Type : Porte vitrée plate pour coffret de distribution
• Compatibilité : coffrets XL³ HP 160 – 7 rangées 36 modules
• Hauteur : 1200 mm
• Largeur : 791 mm
• Profondeur : 25 mm
• Matériau : acier
• Finition : revêtement par poudre
• Couleur : gris RAL 7035
• Indice de protection : IP40 (IP43 avec joint de porte 2KIP43)
• Résistance aux chocs : IK08
• Sans halogène : oui
• Fermeture : poignée 1/4 de tour avec 2 points de verrouillage
• Montage : ouverture réversible droite ou gauche
• EAN : 3414972591225
