Deux commandes, une seule boîte
C'est toute la raison d'être de cette référence, et elle se mesure en centimètres de mur.
Pour commander deux éclairages depuis le même endroit, la solution classique consiste à poser deux mécanismes simples dans deux boîtes voisines, sous une plaque 2 postes de 158 mm de large. Il faut donc deux boîtes, deux percements, et 158 mm d'emprise murale.

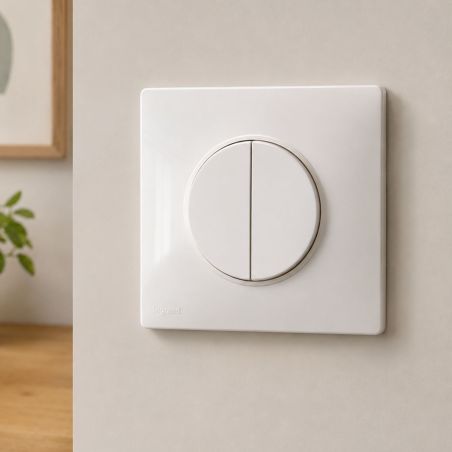

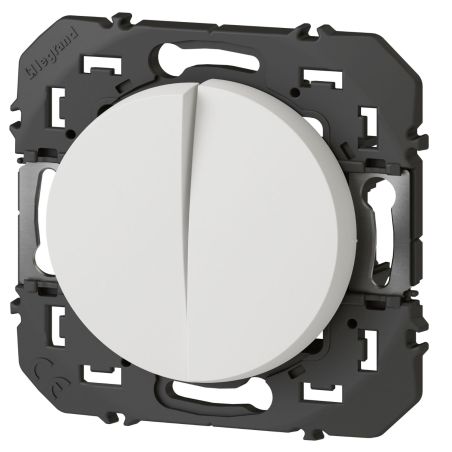

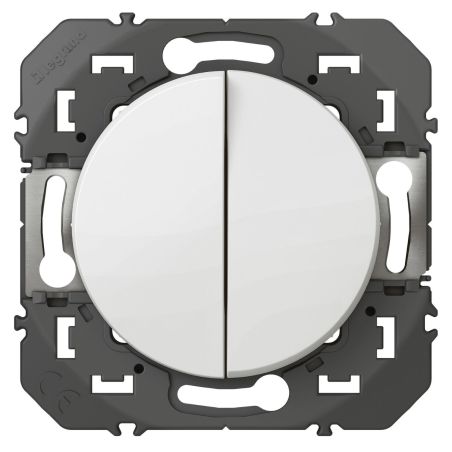

Le 600002 fait la même chose dans 73 x 73 mm : une seule boîte, un seul percement, l'encombrement d'un interrupteur ordinaire. Les deux bascules sont électriquement indépendantes — deux circuits distincts, deux luminaires différents, actionnés séparément.
Deux situations où cela change tout :
- La rénovation. Une seule boîte existe au mur, et vous voulez y ajouter la commande d'un second circuit. Sans cet appareil, il faut percer, sceller, reboucher, enduire, repeindre. Avec lui, vous ne touchez pas au mur.
- Le manque de place. Un retour de mur étroit, un jambage de porte, l'espace entre un chambranle et un meuble : 73 mm passent là où 158 mm ne passent pas.
Chaque bascule est indépendante, y compris dans sa fonction
C'est le point que les fiches concurrentes omettent, et il élargit beaucoup les usages.
Comme le mécanisme simple de la gamme, chaque bascule de ce double se câble soit en interrupteur, soit en va-et-vient. Et ce choix se fait séparément pour chacune des deux.
Vous pouvez donc obtenir, sur un seul appareil :
- Deux interrupteurs simples — plafonnier et applique, commandés d'un seul endroit
- Un interrupteur et un va-et-vient — le plafonnier commandé aussi depuis l'autre bout de la pièce, l'applique seulement d'ici
- Deux va-et-vient — les deux circuits commandés depuis deux endroits, avec un second double appareil identique à l'autre point
Ce dernier montage est le plus fréquent dans un couloir desservant deux zones d'éclairage, ou dans une chambre où plafonnier et chevets se commandent à la porte et au lit.
La contrainte à connaître : le nombre de fils
Il faut la donner avant la commande, parce que c'est la seule vraie limite de cet appareil.
Deux commandes dans une seule boîte, cela veut dire tous les conducteurs des deux circuits dans le volume d'une seule boîte. Faites le compte :
- Deux interrupteurs simples : 1 phase commune et 2 retours lampes, soit 3 conducteurs. Aucun problème.
- Un interrupteur et un va-et-vient : 1 commun, 1 retour, 2 navettes, soit 4 conducteurs. Confortable.
- Deux va-et-vient : 2 communs et 4 navettes, soit jusqu'à 6 conducteurs dans une boîte de 30 mm. C'est là que ça devient serré.
C'est précisément pour ce cas que la profondeur d'encastrement de 21,5 mm compte. Le mécanisme n'occupe que 21,5 mm dans une boîte de 30 mm minimum, ce qui laisse du volume derrière lui pour replier les conducteurs sans les contraindre. Sur un appareil plus profond, six fils rigides derrière un double interrupteur deviennent un vrai problème : on force, le mécanisme ne rentre pas complètement, et il ressort de quelques dixièmes — ce qui se voit sur la plaque.
Notre recommandation pratique : en double va-et-vient, visez une boîte de 40 mm si vous avez le choix, et travaillez en 1,5 mm² plutôt qu'en 2,5 mm² sur les navettes. Les bornes acceptent les deux, mais le 1,5 se replie infiniment mieux.
Bornes automatiques et repérage : ici, ce n'est pas un confort
Le raccordement se fait par bornes automatiques de 1,5 à 2,5 mm², avec un repérage imprimé sur le mécanisme. Sur cet appareil plus que sur tout autre, ces deux caractéristiques sont décisives.
Le repérage devient indispensable dès qu'il y a deux circuits sur le même corps : il faut savoir quelle borne appartient à quelle bascule, et laquelle est le commun de chacune. Sans indication, l'erreur est quasi certaine — et elle donne un appareil où l'une des deux bascules commande les deux lampes, ou aucune.
Les bornes automatiques font gagner du temps et surtout du volume : pas de tête de vis, pas d'outil à engager dans une boîte déjà pleine, et un verrouillage qui ne peut être ni sous-serré — cause classique d'échauffement — ni écraser le cuivre. Fil souple ou rigide indifféremment.
Ce que vous perdez par rapport à deux appareils séparés
Autant le dire, parce que c'est une vraie question et que le choix se fait là.
La taille des bascules. Deux bascules dans 73 mm, cela fait deux commandes d'environ la moitié de la hauteur d'une bascule simple. C'est parfaitement utilisable, mais moins généreux sous le doigt — et un peu plus difficile à trouver dans le noir, où l'on doit distinguer le haut du bas.
La lisibilité. Sur deux mécanismes séparés sous une plaque 2 postes, chaque commande est visuellement distincte. Ici, les deux bascules se touchent : il faut avoir mémorisé laquelle fait quoi.
Le choix des fonctions. Un double appareil fait deux commandes d'éclairage, et rien d'autre. Si vous voulez une commande et une prise, ou une commande et un variateur, il vous faudra deux postes et donc deux boîtes.
Si aucune de ces trois limites ne vous gêne, le double est le meilleur choix : il coûte moins qu'un ensemble deux postes complet, et il économise un percement. Si la lisibilité est le critère — un couloir, une entrée, un logement de personne âgée — préférez deux interrupteurs simples 600001 sous une plaque 2 postes.
Composable, et le reste des données
Cette référence est un mécanisme seul, à équiper d'une plaque de finition 1 poste — et c'est un point à ne pas confondre : bien qu'il porte deux commandes, il occupe un poste unique. Une plaque carrée 1 poste blanche 600801 suffit, et toutes les autres finitions sont dans la gamme des plaques de finition Dooxie.

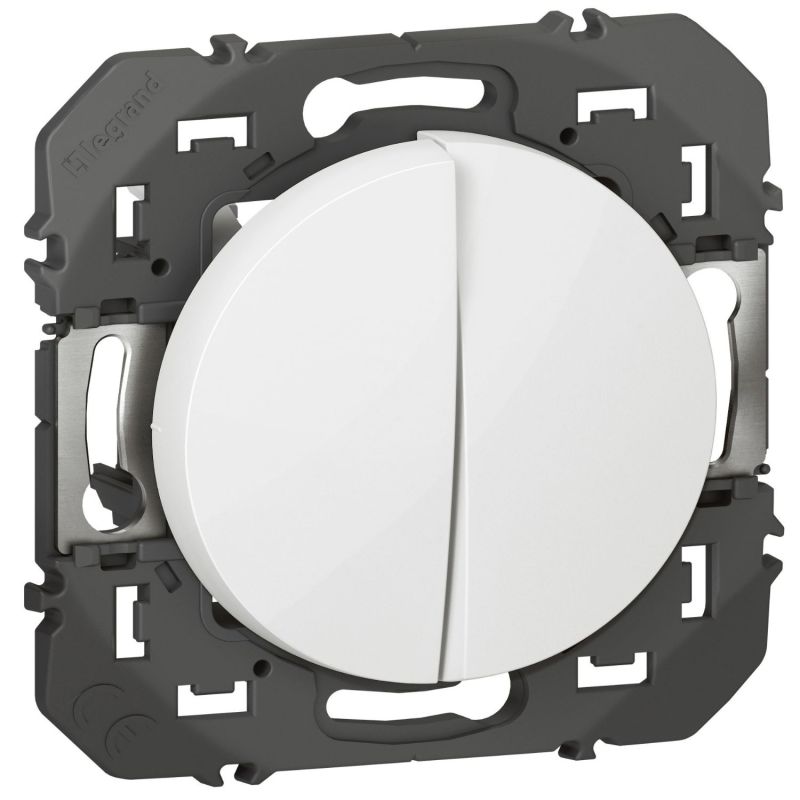

Le rattrapage angulaire de -13° à +11° corrige une boîte scellée de travers. Les plaquettes métalliques mobiles, 2 mm d'amplitude, corrigent un désalignement horizontal et, selon Legrand, « améliorent la rigidité du support afin d'éviter sa déformation au moment du serrage des vis ». Le mécanisme est livré avec une coque de protection de chantier à charnières, qui le protège de la poussière et des projections de peinture tout en le laissant utilisable pendant les travaux.
Blanc RAL 9003 brillant, 73 x 73 mm, profondeur totale 36 mm, deux bascules, fixation à vis, pose encastrée ou en saillie sur cadre, thermoplastique sans halogène, 250 V, 50-60 Hz, marque NF, IP20, IK04, plage d'utilisation de -5 à 35 °C, usage intérieur uniquement, garantie 2 ans.
