Ce que « 1 câble » veut dire, et à quelle installation cela correspond
C'est le point à comprendre avant de commander, car il détermine si cette prise est la bonne pour vous.
Dans une installation classique dite « étoile », chaque prise murale est reliée par son propre coaxial à un répartiteur central, et chaque prise ne délivre qu'un seul signal. Pour avoir la TV et le satellite dans la même pièce, il faut deux prises et deux câbles.
Dans une installation « 1 câble », les trois signaux — télévision terrestre, radio et satellite — voyagent ensemble sur un seul coaxial, chacun dans sa plage de fréquences. C'est la prise murale qui les trie et les redistribue sur trois connecteurs distincts.
Le bénéfice est double. À l'installation, on tire un câble au lieu de trois, ce qui divise le travail dans les gaines et réduit l'encombrement du coffret. À l'usage, on branche les trois appareils au même endroit, sans multiprise coaxiale ni répartiteur posé derrière le meuble.
La condition, à vérifier absolument : il faut qu'un équipement en amont — répartiteur, multiswitch ou coffret de communication — mélange effectivement les trois signaux sur le câble qui arrive à cette prise. Une prise 1 câble branchée sur une simple arrivée TV ne fera pas apparaître le satellite : elle ne crée pas de signal, elle le sépare. Si vous n'êtes pas certain de ce qui arrive dans votre gaine, faites vérifier par un professionnel ou décrivez-nous votre installation avant de commander.
Trois bandes passantes, et ce qu'elles couvrent
Les plages de fréquences ne sont pas là pour décorer une fiche technique : elles disent exactement ce que la prise sait faire passer.
| Sortie |
Bande |
Ce que cela couvre |
| Télévision |
5 à 862 MHz |
TNT terrestre, réseaux câblés, et la voie de retour dans le bas de la bande |
| Radio |
87,5 à 240 MHz |
FM et DAB+, la radio numérique terrestre |
| Satellite |
950 à 2400 MHz |
Bande intermédiaire d'un récepteur satellite |
Deux points méritent d'être soulignés. D'abord le DAB+ : la sortie radio monte à 240 MHz, ce qui couvre la radio numérique terrestre en plus de la FM. Toutes les prises murales ne le font pas, et un tuner DAB+ branché sur une sortie radio limitée à la FM ne capterait rien.
Ensuite la voie de retour, disponible sur le connecteur TV — la bande commençant à 5 MHz. C'est le canal qui permet à un décodeur de renvoyer de l'information vers le réseau, utile sur les installations câblées et avec les décodeurs interactifs. Une prise dépourvue de voie de retour bloque ces usages.
Blindage Classe A : pourquoi cela compte davantage qu'avant
C'est l'argument technique le plus concret de cette prise, et il correspond à un problème réel apparu ces dernières années.
Les bandes de fréquences utilisées par la téléphonie mobile sont voisines de celles de la télévision terrestre. Un émetteur mobile proche, ou simplement un téléphone posé à côté du téléviseur, peut donc injecter des perturbations dans une liaison coaxiale mal protégée. Les symptômes sont connus : pixellisation, images qui se figent, chaînes qui disparaissent par intermittence — souvent aux mêmes heures, ce qui égare le diagnostic.
Legrand annonce sur cette prise un blindage certifié Classe A, présenté comme protégeant « des interférences causées par les nouveaux signaux utilisés par les téléphones mobiles ». C'est le niveau de blindage le plus exigeant de la classification usuelle sur ce type de matériel.
Second point de qualité : l'atténuation. Toute prise murale prélève une part du signal qui la traverse. Ici, Legrand annonce une atténuation inférieure à 1 dB, ce qui « limite le besoin d'amplification ». La conséquence pratique est directe : sur une installation comportant plusieurs prises en série, chaque décibel perdu se cumule, et c'est ce cumul qui finit par imposer l'ajout d'un amplificateur. Une prise peu gourmande retarde, voire évite, cette dépense.
Legrand indique enfin que la prise « dépasse les exigences de la norme EN 50083-4 », qui encadre les réseaux de distribution de signaux de télévision.
Un bornier pensé pour la pose
Le raccordement d'un coaxial est l'opération la plus délicate de cette famille de produits : mal serrée, la tresse de masse laisse passer les perturbations que le blindage était censé arrêter.
Trois dispositions facilitent le travail. L'insertion du câble est intuitive et la connexion au bornier « facile et rapide ». Le bornier est placé au centre du mécanisme, ce qui « permet un refoulement plus facile dans la boîte » — détail loin d'être secondaire, un coaxial étant rigide et supportant mal les coudes serrés. Enfin, la connexion est visible : Legrand indique que « la visualisation de la connexion permet de savoir avec certitude si le câble est bien serré », ce qui supprime le doute le plus fréquent au moment de refermer.
Legrand mentionne également une tenue du câble optimisée — la prise résiste mieux aux tractions accidentelles sur le coaxial.
Dimensions et pose

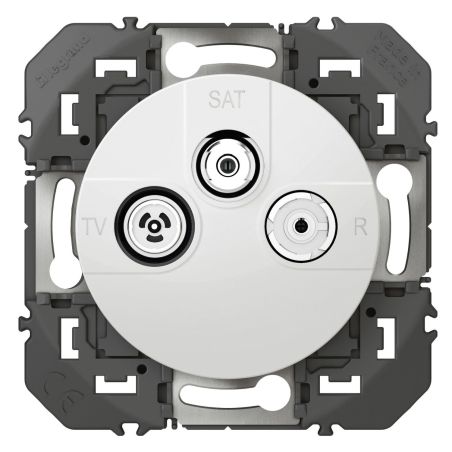

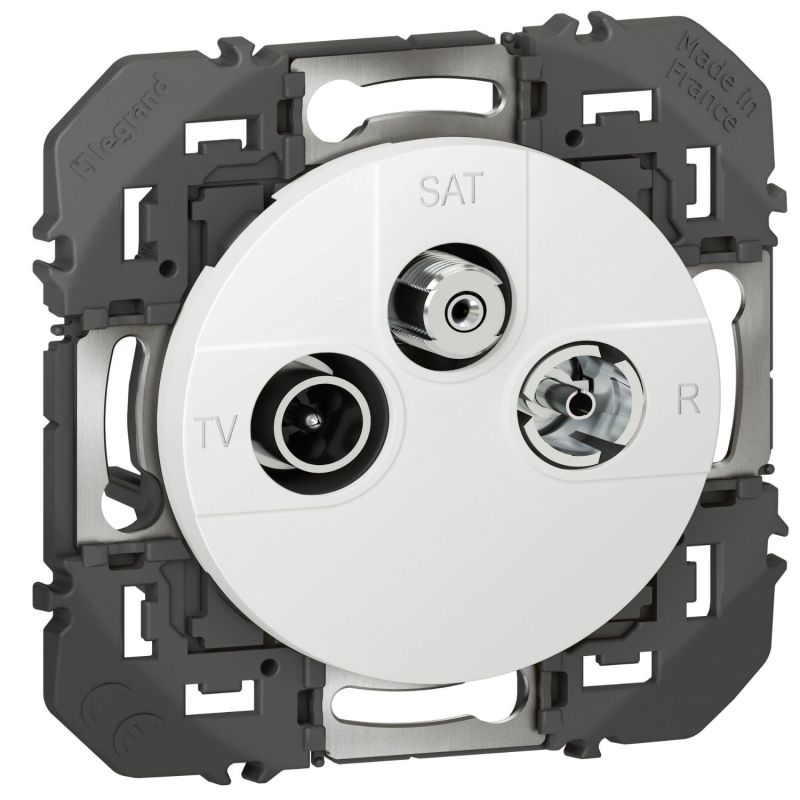

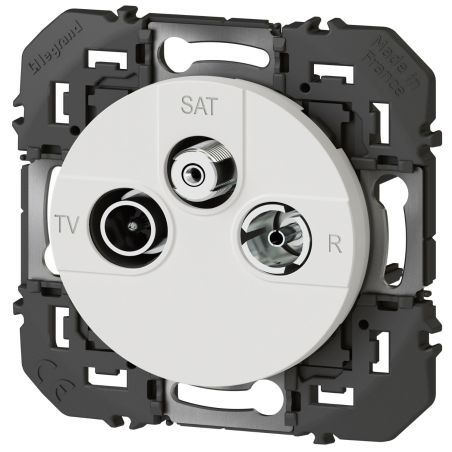

Le mécanisme mesure 73 x 73 mm pour une profondeur totale de 39,65 mm et un encastrement de 25,6 mm. Legrand demande une boîte de 40 mm minimum : mesurez du fond au nu du mur avant de commander.

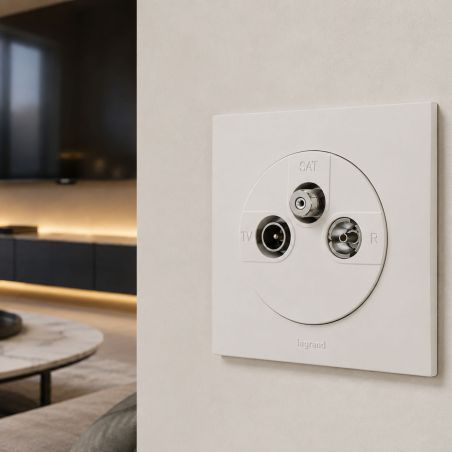

Fixation à vis. Ce mécanisme est composable : la plaque n'est pas fournie et doit être commandée séparément — voyez la gamme des plaques de finition Dooxie. Si vous préférez un produit complet, la version Dooxie One arrive avec sa plaque carrée blanche et ses griffes.
IP20, IK04. Protection contre les corps solides de plus de 12,5 mm, aucune protection contre l'eau, usage intérieur uniquement. Coque de protection de chantier à charnières fournie, qui laisse la prise utilisable pendant les travaux.
Blanc RAL 9003 brillant, 73 x 73 mm, 3 sorties TV / Radio / Satellite, blindage Classe A, atténuation inférieure à 1 dB, DAB+ compatible, sans halogène, plage d'utilisation de -5 à 35 °C, garantie 2 ans.
