Une prise pour tout : ce que cela change dans un logement
C'est l'argument central de ce produit, et il mérite d'être expliqué parce qu'il renverse la logique habituelle du câblage domestique.
La logique ancienne consiste à décider dans le mur : ici une prise TV coaxiale, là une prise téléphonique, là une prise réseau. Chaque prise a son câble, son connecteur, sa destination — et changer d'avis suppose de rouvrir la cloison.
La logique de cette prise est inverse. Legrand l'annonce ainsi : elle « reçoit la TV (compatible Grade 2 TV et Grade 3 TV), le téléphone ou l'informatique ». Vous posez la même prise partout, reliée au coffret de communication par un câble de même nature, et c'est au coffret que se décide le rôle de chaque prise — en branchant le cordon de brassage sur la sortie box, sur la distribution TV ou sur la téléphonie.
Les conséquences pratiques sont considérables.
- Une chambre devient un bureau, puis un salon sans travaux : on change un cordon au coffret.
- Vous déplacez le téléviseur d'un mur à l'autre, ou d'une pièce à l'autre, sans tirer de coaxial.
- Vous n'avez plus à deviner, au moment du chantier, quel usage aura chaque pièce dans dix ans.
- Le stock est simplifié : une seule référence de prise pour tout le logement.
Les Grades mentionnés — Grade 2 TV et Grade 3 TV — sont les niveaux de performance du réseau de communication d'un logement. Ce sont eux qui déterminent si le réseau peut, en plus de la téléphonie et de l'informatique, distribuer les signaux de télévision. Une prise annoncée compatible avec les deux ne vous ferme donc aucune porte.
Le point à connaître avant de commander : le câble pour l'usage TV
Nous préférons le dire clairement, parce que c'est la condition à laquelle la fonction télévision se réalise.
Faire passer un signal de télévision sur un câblage à paires torsadées est exigeant : les fréquences en jeu sont bien supérieures à celles de l'informatique. Legrand impose donc, pour cet usage, l'emploi de son câble multimédia TV et satellite dédié — un câble spécifique, différent d'un câble réseau ordinaire.
Concrètement :
- Pour l'informatique et la téléphonie, un câble de catégorie appropriée convient.
- Pour la télévision, il faut le câble multimédia prescrit par le fabricant, sans quoi le résultat n'est pas garanti.
- Si vous voulez garder les trois possibilités ouvertes dans tout le logement — ce qui est l'intérêt du produit —, c'est ce câble-là qu'il faut tirer partout, dès le chantier.
Reportez-vous à la notice du produit pour la référence exacte, et arrêtez ce choix de câble avant de commander vos prises : c'est lui qui conditionne tout, et il ne se change pas une fois les cloisons fermées. En cas de doute, décrivez-nous votre projet, nous vous répondrons.
L'écrou de verrouillage : ce qui rend cette prise posable par un non-professionnel
C'est l'atout le plus concret de ce mécanisme, et il ne figure jamais en tête des fiches techniques.
Raccorder une prise RJ45 consiste à répartir huit conducteurs fins dans un ordre précis. Sur beaucoup de connecteurs, l'insertion se fait avec un outil d'impact qui enfonce et coupe le fil en un geste — outil à acheter, et geste irréversible : une erreur de couleur, et le conducteur est sectionné trop court pour être repris.
Legrand a retenu ici un connecteur « équipé d'un écrou de verrouillage ne nécessitant pas l'utilisation d'un outil spécifique et permettant un re-câblage en cas d'erreur ». Deux conséquences : aucun outil à acheter pour quelques prises — la dépense dépasse souvent le prix de la prise elle-même — et surtout l'erreur est rattrapable. On desserre, on replace les conducteurs, on resserre.
Le mécanisme porte en outre le repérage T568A et T568B avec codes couleurs, les deux conventions de correspondance entre paires et broches. Aucune n'est meilleure que l'autre, mais il faut employer la même aux deux extrémités du câble. Les avoir imprimées sur le connecteur évite de chercher un schéma sur un téléphone, une main dans le mur.
Ce que la prise accepte
Trois informations utiles au moment de choisir le câble et de brancher.
Côté câble : la prise accepte les monobrins de AWG22 à AWG26 et les multibrins AWG26, pour un diamètre extérieur maximal de 9 mm. Le monobrin est ce que l'on tire dans les murs, le multibrin ce dont sont faits les cordons souples. Bornes à contact autodénudant : le conducteur est posé dans son logement sans dénudage préalable.
Côté fiches : le connecteur « accepte les fiches RJ11, RJ12, RJ45 ». Le RJ45 est la fiche réseau ; les RJ11 et RJ12, plus étroites, sont celles de la téléphonie et s'engagent dans le même logement. Une même prise murale reçoit donc un ordinateur et un poste téléphonique.
Côté normes : « ISO 11801, IEC 11801, EN 50173, ANSI 568 et TIA 568 » — les référentiels internationaux du câblage structuré. Leur intérêt pour vous : la prise s'inscrit dans un système interopérable, avec les cordons, panneaux de brassage et équipements de n'importe quelle marque.
Dimensions et pose
Le mécanisme mesure 73 x 73 mm pour une profondeur totale de 34,69 mm et un encastrement de 22,59 mm. Mesurez la profondeur disponible du fond de boîte au nu du mur avant de commander.
Pose possible en encastré dans une boîte ou en saillie sur cadre, fixation à vis. Support livré offrant un rattrapage angulaire de -13° à +11°, qui facilite la mise à niveau quand la boîte n'est pas parfaitement horizontale.
Ce mécanisme est composable : la plaque n'est pas fournie et doit être commandée séparément — voyez la gamme des plaques de finition Dooxie. C'est aussi ce qui permet de l'assembler en multiposte avec une prise de courant ou une seconde prise réseau sous une plaque commune, configuration habituelle d'un poste de travail ou d'un emplacement de téléviseur.
IP20, IK04. Protection contre les corps solides de plus de 12,5 mm, aucune protection contre l'eau, usage intérieur uniquement. Coque de protection de chantier à charnières fournie — sur une prise réseau posée tôt dans le chantier, ce n'est pas un luxe.

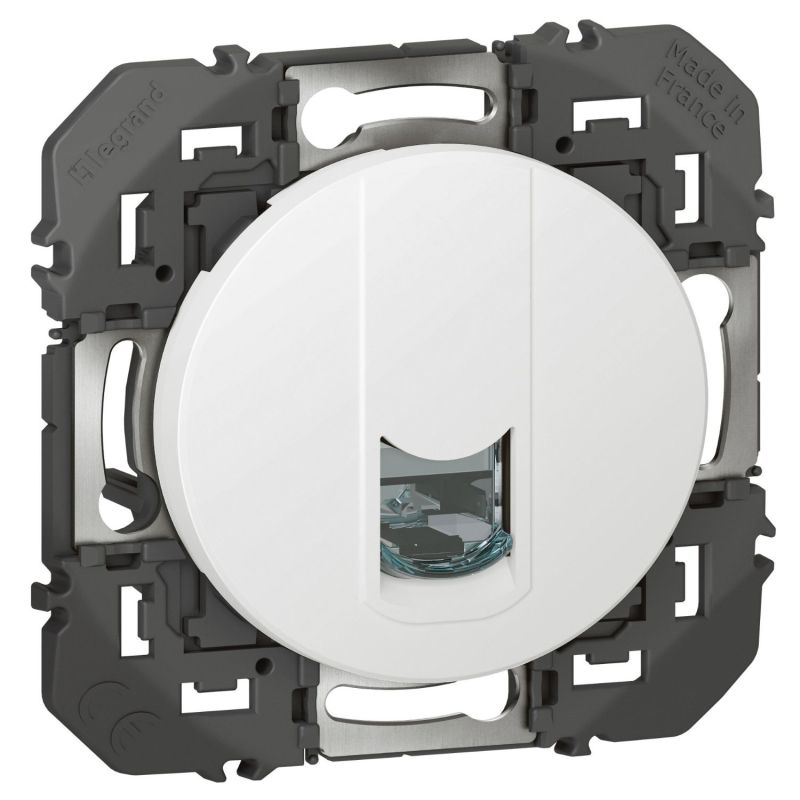

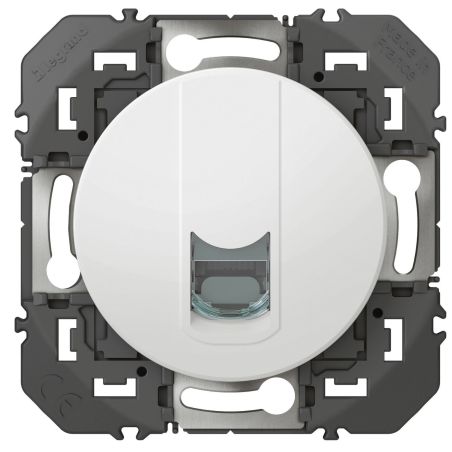

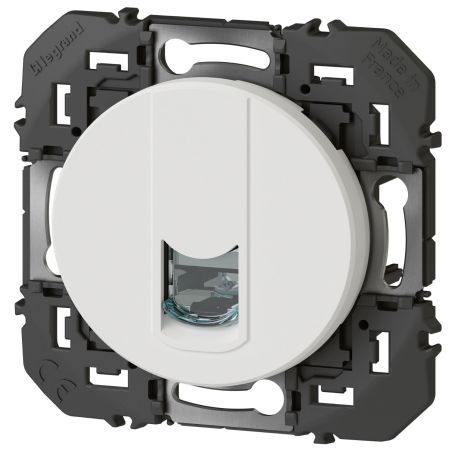

Blanc, 73 x 73 mm, 1 connecteur RJ45 8 contacts catégorie 6 STP blindé, Grade 2 TV et Grade 3 TV, bornes autodénudantes, câbles jusqu'à 9 mm, plage d'utilisation de -5 à 35 °C, garantie 2 ans.
