Ce que « Surface » veut dire, et ce que ça change

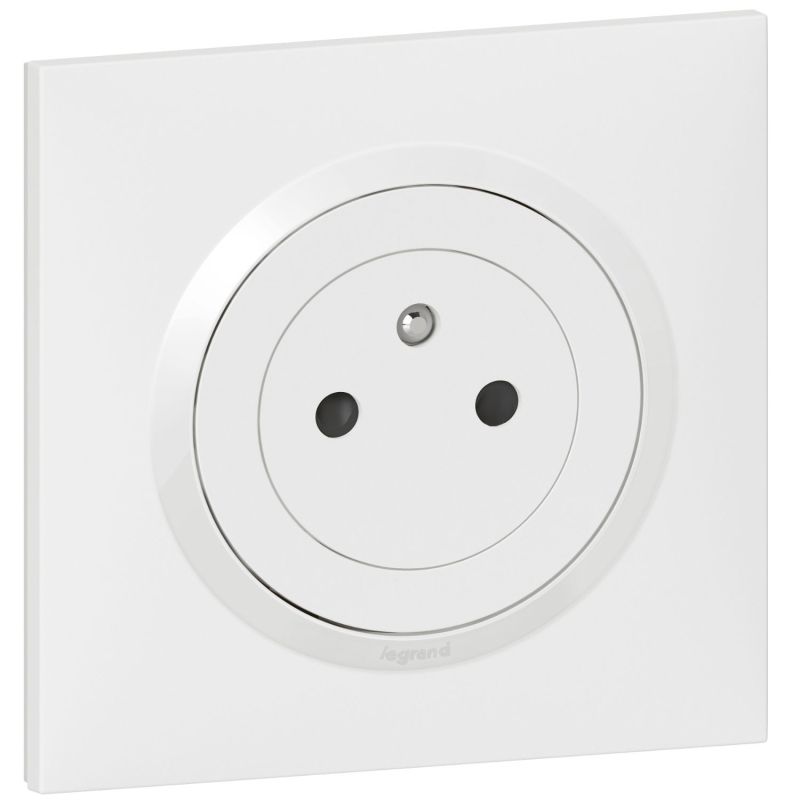

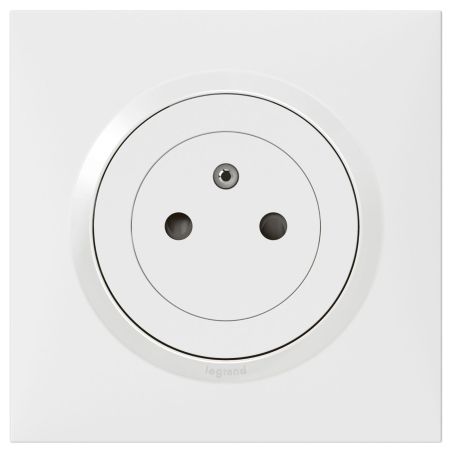

Le vocabulaire de Legrand prête à confusion, autant le lever tout de suite : « Surface » ne signifie pas montage en saillie. Le 600735 est une prise encastrée, comme les autres. Le mot désigne le dessin de la face avant.
La différence tient au fond de la prise. Sur le dessin traditionnel dit « à puits », les alvéoles sont logées au fond d'un renfoncement fixe. Sur la version Surface, ce fond est mobile et affleurant : il remonte au niveau de la façade quand aucune fiche n'est branchée, et s'enfonce à l'insertion.
Legrand résume ce que cela apporte en trois mots : « esthétique, sécurité, pas d'accès aux contacts métalliques, et propreté, évite l'accumulation de poussière ». Les deux derniers points sont les plus concrets. Une prise à puits accumule la poussière au fond de son logement, difficile à déloger sans démonter. Une prise à fond affleurant s'essuie d'un coup de chiffon.
|
600735 Surface |
Version à puits |
| Fond |
Mobile, affleurant |
Fixe, en retrait |
| Entretien |
Se nettoie en surface |
La poussière s'accumule au fond du puits |
| Accès aux contacts |
Fermé au repos |
Alvéoles accessibles au fond |
| Style |
Contemporain, façade nette |
Classique |
| Le bon cas |
Rénovation complète, pièce à vivre |
Rester raccord avec des prises à puits déjà posées |
Le principe à retenir : sur un mur qui compte déjà plusieurs prises, gardez le même dessin. Un socle affleurant au milieu de socles à puits se voit immédiatement.
Livrée complète : c'est tout l'intérêt du Dooxie One
La gamme Dooxie One répond à un agacement bien identifié : commander un mécanisme, puis découvrir qu'il faut aussi une plaque, puis des griffes. Ici, le sachet contient le mécanisme, la plaque blanche carrée, les griffes de rénovation et la coque de protection de chantier. Vous ouvrez, vous posez.
Les griffes ne sont pas un accessoire de confort en rénovation. Sur une boîte d'encastrement ancienne, les pattes de vis sont souvent arrachées ou le plâtre autour ne tient plus : la vis tourne dans le vide et la prise bouge dès qu'on débranche une fiche. Les griffes se déploient contre la paroi intérieure de la boîte et rendent la fixation indépendante de l'état des pattes d'origine. Legrand fournit les deux modes, à vis ou à griffes, et vous choisissez sur place selon ce que vous trouvez dans le mur.
La coque de protection de chantier à charnières protège le produit « de la poussière et des éclaboussures de peinture » tout en permettant, selon Legrand, « au mécanisme de rester utilisable pendant le chantier ». Vous pouvez brancher une ponceuse ou un projecteur sur une prise déjà posée sans la salir.
Blanc uniquement, et ce qu'il faut faire si vous voulez autre chose
Le 600735 n'existe qu'en blanc brillant, RAL 9003. C'est la contrepartie du conditionnement complet : la plaque étant incluse, la finition est figée.
Pour la même prise dans une autre teinte, il faut passer au composable : le mécanisme d'un côté, la plaque de votre choix de l'autre. Nous proposons la version Surface en aluminium et en noir. Attention : ces références sont des mécanismes seuls, à équiper d'une plaque et de griffes commandées séparément. Le calcul n'est pas toujours à leur avantage sur une prise unique ; il le devient quand vous équipez un logement entier.
Le repiquage n'est pas possible sur cette référence
Legrand indique « repiquage possible : non ». Concrètement, les bornes n'acceptent qu'un conducteur par point de raccordement : vous ne pouvez pas repartir de cette prise pour alimenter la suivante en chaîne.
Cela ne veut pas dire une seule prise par circuit. La confusion est fréquente. Vous pouvez tout à fait placer plusieurs socles sur le même circuit de prises ; simplement, chacun doit être alimenté depuis une boîte de dérivation plutôt que depuis le socle précédent.
Si votre installation existante fonctionne en chaînage et que vous ne pouvez pas la reprendre, tournez-vous vers la prise 2P+T composable 600335, qui accepte un repiquage. C'est la différence la plus utile entre les deux références, et elle est rarement signalée.
En multiposte, deux ou trois prises côte à côte
Legrand annonce un « jumelage des mécanismes optimisé pour une installation facilitée en multipostes ». Les mécanismes s'assemblent entre eux avant d'être posés, ce qui garantit l'entraxe et évite le décalage.
Le jeu de plaquettes métalliques mobiles joue ici son rôle principal. Legrand précise que ces plaquettes « améliorent la rigidité du support afin d'éviter sa déformation au moment du serrage des vis » et que leur mobilité, sur 2 mm d'amplitude, permet un rattrapage d'alignement horizontal et vertical qui « compense les éventuels défauts d'installation de la boîte : boîte déformée, boîtes non alignées ». Sur une rénovation, où deux boîtes voisines sont rarement au même niveau, c'est ce qui sépare un ensemble propre d'un ensemble de travers.
À noter : en multiposte, la plaque 1 poste fournie avec chaque prise devient inutile. Prévoyez une plaque multiposte et mettez les plaques simples de côté.
Pose et raccordement
Le raccordement se fait sur bornes automatiques, avec un repérage des bornes qui facilite le câblage selon Legrand. Le conducteur s'enfonce, il n'y a pas de vis à serrer — et donc pas de serrage insuffisant, première cause d'échauffement sur une prise. Section acceptée de 1,5 à 2,5 mm², ce qui couvre aussi bien un circuit en 1,5 mm² protégé par un disjoncteur 16 A qu'un circuit en 2,5 mm² protégé par un 20 A.
Le rattrapage angulaire de -13° à +11° « facilite la mise à niveau du mécanisme lorsque la boîte n'est pas parfaitement horizontale ». C'est la fonction qui rattrape une boîte scellée de travers, sans avoir à la redescendre.
L'appareil est prévu pour un usage en intérieur uniquement, en IP21 / IK04. L'IP21 protège des corps solides de plus de 12,5 mm et des chutes verticales de gouttes d'eau : cela exclut tout emplacement exposé aux projections.
Où l'utiliser
- Séjour et chambres — l'usage principal, avec un rendu net et un entretien facile
- Rénovation complète d'un logement — le conditionnement complet évite les allers-retours de commande
- Remplacement à l'unité — une prise cassée ou jaunie, changée en une intervention
- Logement locatif — remise à neuf rapide entre deux baux
- Bureau et couloir — partout où l'on veut une façade lisse sans surcoût
À écarter en revanche pour l'extérieur, un garage humide ou une buanderie exposée aux projections : l'IP21 ne le permet pas.
Ce qu'il faut prévoir avec
Pour une pose encastrée classique, rien : plaque et griffes sont dans la boîte. C'est le principe de la gamme.
Trois situations appellent un complément. Si une prise ne suffira pas à cet endroit, la double prise monobloc 600721 loge deux prises dans la même boîte, sans seconde boîte à percer. Si vous rechargez souvent un téléphone à cet endroit, la prise Surface avec USB Type-C 600341 vous évite un bloc secteur encombrant — c'est un mécanisme composable, à équiper d'une plaque. Enfin, si le mur ne peut pas être percé, cloison technique, béton ou doublage isolant, le cadre saillie 1 poste Dooxie permet de poser l'appareil en applique.
