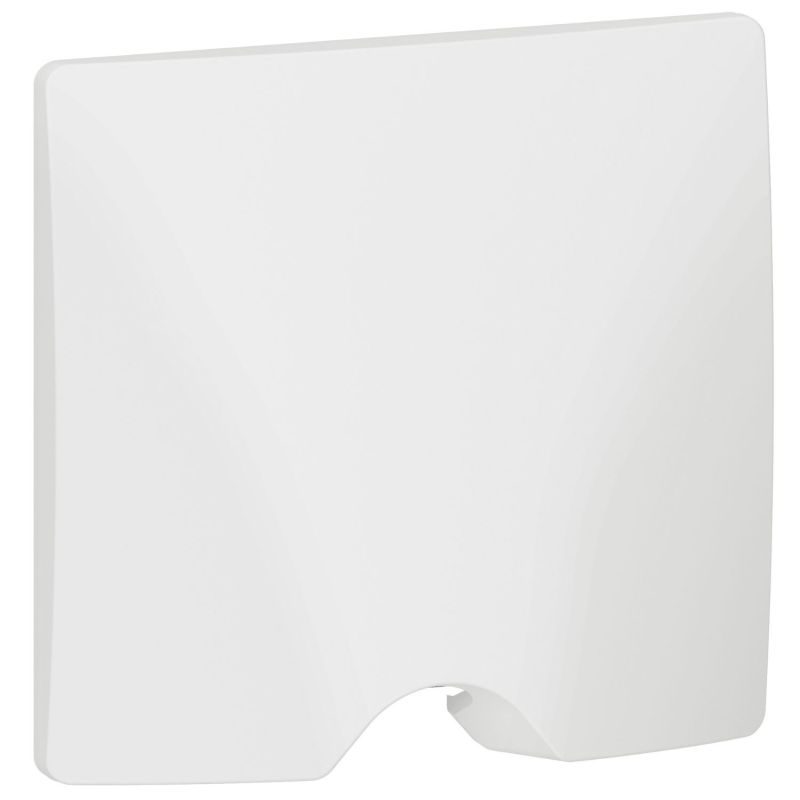

Présentation détaillée du kit Dooxie One sortie de câble 600724

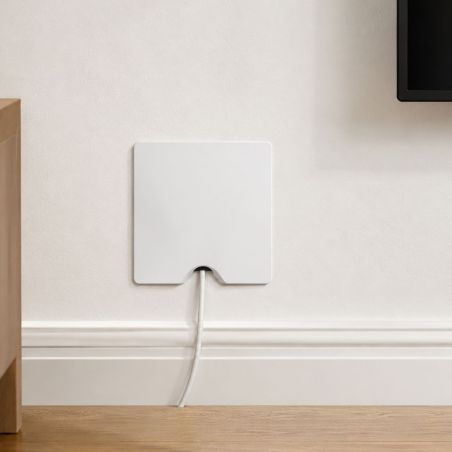

Conçu et fabriqué en France par Legrand, le kit Dooxie One sortie de câble IP21 600724 est la solution « prête-à-poser tout-en-un » pour réaliser une sortie de câble encastrée propre dans un mur — c'est-à-dire un point de raccordement à demeure pour un appareil électrique fixe, sans prise de courant traditionnelle visible.
Le mécanisme est très simple : il s'agit essentiellement d'une boîte d'encastrement habillée, dans laquelle le câble de l'installation arrive et où vous raccordez (à l'aide d'un domino, d'un sucre Wago ou d'une borne) le câble de l'appareil à alimenter. Le tout est ensuite refermé par la plaque Dooxie qui ne laisse apparaître que le câble qui sort de l'appareil.
Pourquoi utiliser une sortie de câble plutôt qu'une prise ?
Usage à demeure des appareils fixes
Certains appareils sont fixes par nature et n'ont pas besoin d'être débranchés/rebranchés régulièrement. Dans ces cas, une prise de courant avec fiche est superflue et peut même devenir esthétiquement gênante (fiche qui dépasse, câble visible). La sortie de câble permet de réaliser le branchement directement, sans fiche.
Usages classiques :
- Convecteur électrique (radiateur) : raccordement à demeure derrière ou sous le convecteur — pas de prise visible dans le salon
- Sèche-serviette électrique : alimentation cachée dans le mur derrière l'appareil
- Chauffe-eau électrique : raccordement à demeure du ballon (sécurité + esthétique)
- Plaques de cuisson électriques (vitrocéramique, induction) : alimentation 32 A dédiée à demeure (souvent en sortie de câble dédiée pour fort calibre)
- Hotte aspirante : alimentation au-dessus de la hotte sans prise visible
- Climatisation murale (split) : raccordement direct du split
- Volet roulant motorisé : alimentation du moteur tubulaire
- Lave-vaisselle, lave-linge (cas spécifiques où on veut un raccordement à demeure)
Avantages vs prise de courant traditionnelle
- Esthétique plus propre : pas de fiche visible, pas de câble qui dépasse
- Plus de fiche qui peut se débrancher accidentellement (notamment pour les radiateurs qu'un enfant ou un coup d'aspirateur pourrait débrancher)
- Pas de risque de surchauffe au niveau de la prise/fiche pour les appareils à forte consommation continue (radiateurs)
- Conforme NF C 15-100 pour les appareils à demeure
- Moins encombrant en hauteur que prise + fiche moulée
Pourquoi choisir le kit Dooxie One 600724 ?
Tout-en-un — gain logistique maximum
Le sachet de la 600724 contient :
- 1 mécanisme sortie de câble IP21 avec son support de fixation à vis intégré
- 1 plaque Dooxie blanche carrée 1 poste
- 1 jeu de griffes Rapido
- 1 coque de protection chantier à charnières
IP21 — Protection projections d'eau verticales
L'indice IP21 signifie :
- 2 : protégé contre les corps solides > 12,5 mm (doigts, gros objets)
- 1 : protégé contre les chutes verticales de gouttes d'eau (condensation)
Cela en fait une référence adaptée à la pièce humide standard hors volumes 0/1/2 SDB — entrée SDB, cuisine, buanderie. Pour SDB volume 2 ou plus humide, utilisez une sortie de câble IP44 (à acheter séparément en composable).

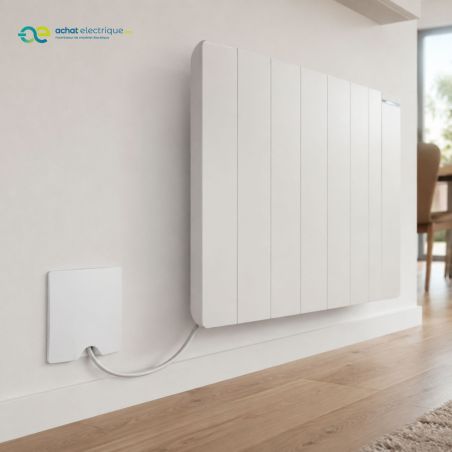

Conception spécifique convecteur électrique
Legrand mentionne explicitement la 600724 comme « Idéal pour raccordement convecteurs électriques ». Le calibre 16 A de l'appareillage Dooxie (10 AX) est compatible avec la grande majorité des convecteurs électriques (jusqu'à 2300 W environ) — au-delà, prévoyez une protection circuit dédiée.
Sans bornes — raccordement par dérivation
Particularité importante : la sortie de câble Dooxie n'a pas de bornes de raccordement intégrées. Vous raccordez le câble du mur et le câble de l'appareil via un dispositif de connexion séparé (à acheter en plus) :
- Domino isolé : connecteur à vis, simple et économique
- Sucre Wago : connecteur à levier, plus rapide et plus fiable
- Borne de dérivation Legrand ou autre
Cette absence de bornes est volontaire : elle permet de choisir le type de connexion selon le câble et le calibre, et de regrouper plusieurs dérivations dans la boîte (par exemple un convecteur + un sèche-serviette sur la même sortie).
Neuf ET rénovation — polyvalence de pose
- Pose en neuf : support à vis intégré + coque protection chantier
- Pose en rénovation : griffes Rapido (clipsage sans outil)
Installation en monoposte ou multiposte
La 600724 peut être installée seule (plaque carrée 1 poste incluse) ou en multiposte (à côté d'une prise, d'un interrupteur ou d'une autre sortie de câble) en utilisant une plaque Dooxie multipostes 2/3/4 postes.
Comment installer le kit Dooxie One 600724
Étape 1 — Sécurité et préparation
Coupez l'alimentation au tableau, vérifiez l'absence de tension avec un VAT, préparez vos outils : pince à dénuder, tournevis plat fin, 1 domino isolé ou sucre Wago adapté à la section de câble (1,5 mm² ou 2,5 mm² typique).
Étape 2 — Câblage
Dans la boîte d'encastrement, vous avez :
- Le câble du mur (arrivant du circuit) : 3 fils — phase, neutre, terre
- Le câble de l'appareil à raccorder : généralement 3 fils également
Raccordez les 3 paires correspondantes (phase-phase, neutre-neutre, terre-terre) via le domino ou sucre. Sécurisez les connexions, vérifiez qu'aucun fil dénudé ne dépasse.
Étape 3 — Fixation et finition
Insérez le mécanisme 600724 dans la boîte d'encastrement en faisant passer le câble de l'appareil par l'ouverture prévue (avec passe-câble). Fixez :
- Neuf : support à vis intégré + 2 vis
- Rénovation : griffes Rapido (clipsage sans outil)
Clipsez la plaque Dooxie blanche fournie. Le câble de l'appareil sort proprement par l'ouverture du mécanisme.
Produits à associer avec le kit Dooxie One 600724
Version composable Dooxie standard
Pour appareil de chauffage — kit complet
Si vous installez un convecteur électrique, ajoutez à votre installation :
- Sur le tableau : disjoncteur 16 A divisionnaire (sur le circuit chauffage)
- Sucre Wago 3 entrées ou domino isolé 3 plots (pour raccordement dans la sortie de câble)
- Optionnel : thermostat ou programmateur centralisé en amont (selon votre configuration)
Pour un coin radiateur + prise (multiposte)
Autres kits Dooxie One — gamme complète
Autres profondeurs de griffes Rapido
Si la plaque blanche ne vous convient pas
Pose en applique (sans encastrement)
Pour quels chantiers utiliser le kit Dooxie One 600724 ?
- Construction neuve : raccordement des convecteurs électriques de chaque pièce — finition propre sans prise visible
- Rénovation : remplacement d'une prise existante par une sortie de câble pour radiateur
- Salle de bains : raccordement à demeure du sèche-serviette (en zone hors volume 1/2)
- Cuisine : alimentation hotte aspirante ou plaques de cuisson
- Buanderie : alimentation chauffe-eau ou lave-linge à demeure
- Salon / chambre : alimentation propre du convecteur électrique mural
- Volet roulant : alimentation du moteur tubulaire (avec inverseur séparé)
- Climatisation split : alimentation du module intérieur
- EHPAD / résidence senior : raccordement à demeure des radiateurs (sécurité — pas de fiche débranchable accidentellement)
- Hôtel : finition propre des chambres (radiateur + sèche-serviette discret)
Questions fréquentes sur le kit Dooxie One 600724
Quelle est la différence entre 600724 et 600325 ?
Le 600724 (cette référence, Dooxie One) est un kit tout-en-un (mécanisme + plaque blanche + griffes + coque). Le 600325 (Dooxie composable) est le mécanisme seul, sans plaque ni griffes. Choisissez le 600724 pour la facilité ; choisissez le 600325 si vous voulez une finition de plaque autre que le blanc (aluminium, noir).
Quel calibre maxi pour la sortie de câble 600724 ?
La sortie de câble en elle-même est passive (pas de borne, pas de calibre) — le calibre est celui du domino/sucre que vous utilisez à l'intérieur. Sur l'appareillage Dooxie standard, le calibre est de 16 A — soit jusqu'à 3680 W en résistif (convecteur électrique, sèche-serviette). Pour des charges plus fortes (plaques de cuisson 32 A, par exemple), prévoyez un câble et un domino adapté + une protection circuit dédiée.
Que contient le sachet Dooxie One 600724 ?
Le sachet contient : 1 mécanisme sortie de câble IP21, 1 plaque Dooxie blanche carrée 1 poste, 1 jeu de griffes Rapido, 1 coque de protection chantier. Attention : le domino ou sucre Wago de raccordement n'est PAS inclus — à acheter séparément selon votre besoin.
Y a-t-il des bornes dans la sortie de câble ?
Non — c'est volontaire. Le mécanisme 600724 est une boîte d'habillage sans bornier intégré. Vous raccordez le câble du mur et le câble de l'appareil à l'aide d'un domino isolé ou d'un sucre Wago placé dans la boîte d'encastrement. Cela permet de choisir le type de connexion adapté à votre câble et de regrouper plusieurs dérivations si besoin.
Faut-il une boîte d'encastrement spéciale ?
Non — une boîte d'encastrement standard 1 poste profondeur 40 mm (NF C 15-100 neuf) ou 30 mm minimum (rénovation) convient. La profondeur du mécanisme est de 31,5 mm.
Le 600724 est-il étanche ?
IP21 : protégé contre les chutes verticales d'eau (condensation, gouttelettes verticales). Utilisable en intérieur sec et dans les pièces avec humidité modérée (entrée SDB hors volume 2, cuisine, buanderie). PAS adapté aux volumes 0/1/2 de SDB ni à l'extérieur — pour ces cas, utilisez une sortie de câble IP44 Dooxie composable.
Puis-je raccorder un convecteur électrique de 2500 W ?
L'appareillage Dooxie est calibré 16 A 250 V — soit 3680 W maxi en résistif. Un convecteur de 2500 W passe largement. Mais attention : la NF C 15-100 limite à 8 prises ou points de raccordement par circuit 16 A protégé par disjoncteur 16 A. Pour 1 convecteur de 2500 W seul sur le circuit, aucun souci.
Le 600724 existe-t-il en aluminium ou en noir ?
Non, le kit Dooxie One 600724 est uniquement en blanc. Pour une autre finition, utilisez la version composable Dooxie 600325 en blanc, 600425 en alu ou 600525 en noir velours + une plaque Dooxie de votre couleur.
Faut-il un outil pour la pose ?
Tournevis pour fixation à vis (mode neuf) et pour le domino. Mode rénovation par griffes : sans outil. Le sucre Wago se met sans outil.
Quelle est la garantie ?
2 ans Legrand, à exercer pour un utilisateur ou un metteur en œuvre professionnel auprès de son distributeur ou revendeur — soit achat-electrique.com pour vous.
Normes, certifications et garantie
Le kit Dooxie One sortie de câble IP21 600724 est conforme à la norme NF C 15-100, certifié NF App Domestic NF012_1744/M1 et CE, conforme aux directives RoHS et REACH, sans halogène. Fabriqué en France par Legrand. IP21 / IK04. Garantie 2 ans Legrand.
