Quand la catégorie 5e est le bon choix, et quand elle ne l'est pas
Nous préférons vous le dire franchement plutôt que de vous laisser choisir au hasard : l'écart de tarif avec la catégorie 6 est de quelques dizaines de centimes. Cela ne rend pas la catégorie 5e inutile, mais cela restreint nettement les situations où elle s'impose.
Prenez la catégorie 5e si :
- Vous complétez une installation déjà câblée en 5e et souhaitez une chaîne homogène.
- Vous remplacez une prise cassée sur un réseau existant, sans toucher au câble.
- Le câble déjà tiré dans le mur est en catégorie 5e : une prise de catégorie supérieure ne rendra pas la liaison meilleure, la performance étant celle du maillon le plus faible.
Prenez la catégorie 6 si :
- Vous réalisez une installation neuve avec câble neuf — à ce niveau d'écart, il n'y a aucune raison de s'en priver.
- Vous rénovez complètement le réseau d'un logement.
Ce qu'il faut retenir sur les catégories. La catégorie 6 dispose d'une bande passante supérieure et d'une meilleure immunité à la diaphonie — la perturbation qu'une paire fait subir à sa voisine. En pratique, la catégorie 5e fait passer un réseau gigabit dans un logement sans difficulté, et c'est ce dont la quasi-totalité des usages domestiques ont besoin. Une prise 5e correctement posée sur un câble 5e correctement tiré donne une liaison parfaitement exploitable.
L'écrou de verrouillage : ce qui rend cette prise posable par un non-professionnel
C'est l'atout le plus concret de la famille, et il pèse davantage que la catégorie sur le résultat final.
Raccorder une prise RJ45 consiste à répartir huit conducteurs fins dans un ordre précis. Sur beaucoup de connecteurs, l'insertion se fait avec un outil d'impact qui enfonce et coupe le fil en un geste — outil à acheter, et geste irréversible : une erreur de couleur, et le conducteur est sectionné trop court pour être repris.
Legrand a retenu ici un connecteur « équipé d'un écrou de verrouillage ne nécessitant pas l'utilisation d'un outil spécifique et permettant un re-câblage en cas d'erreur ». Deux conséquences très pratiques : aucun outil à acheter pour une ou deux prises, la dépense étant souvent supérieure au prix de la prise elle-même ; et surtout l'erreur est rattrapable — on desserre, on replace les conducteurs, on resserre.
C'est ce qui change tout pour un premier câblage : on peut se tromper, vérifier, recommencer. Et une prise reprise proprement vaut infiniment mieux qu'une prise posée du premier coup à l'aveugle.
Ce que « FTP », « Grade 1 et 2 » et les normes recouvrent
FTP. C'est la désignation employée par Legrand pour cette prise. Elle renvoie à un câblage dont les paires sont entourées d'un écran général destiné à limiter les perturbations extérieures — utile lorsque le câble réseau chemine près de conducteurs d'énergie, ce qui est fréquent dans une gaine domestique. Pour une installation entièrement écrantée, la continuité de l'écran doit être assurée sur toute la chaîne : faites valider ce point avec la notice du produit et votre électricien avant d'arrêter votre choix de câble.
Grade 1 et 2. Ce sont les niveaux de performance du réseau de communication d'un logement. Le Grade 1 correspond au socle attendu dans l'habitat — téléphonie et informatique. Le Grade 2 monte en performance et permet de faire passer davantage de services sur le même câblage. Une prise annoncée pour les deux ne vous enferme dans aucun choix.
Les normes citées — « ISO 11801, IEC 11801, EN 50173, ANSI 568 et TIA 568 » — sont les référentiels internationaux du câblage structuré. Leur intérêt pour vous : elles garantissent que la prise s'inscrit dans un système interopérable, avec les cordons, panneaux de brassage et équipements de n'importe quelle marque.
Réseau et téléphone sur la même prise
Une caractéristique discrète et très utile en rénovation : le connecteur « accepte les fiches RJ11, RJ12, RJ45 ».
Le RJ45 est la fiche réseau. Les RJ11 et RJ12, plus étroites, sont celles de la téléphonie : elles s'engagent dans le même logement, centrées. Une prise murale RJ45 peut donc recevoir un ordinateur et, selon le raccordement en amont, un poste téléphonique.
C'est la raison pour laquelle une prise RJ45 est aujourd'hui préférable à un conjoncteur téléphonique en T pour toute création : elle couvre les deux besoins, et elle ne sera pas à refaire. Si vous remplacez une prise en T existante sans retoucher au câblage, en revanche, le conjoncteur reste le remplacement direct.
Côté câble, la prise accepte les monobrins et multibrins jusqu'à 9 mm de diamètre extérieur, avec des bornes à contact autodénudant — le conducteur est posé dans son logement sans dénudage préalable, le contact tranchant l'isolant à la mise en place.
Dimensions et pose
L'ensemble mesure 87 x 87 mm, plaque comprise, pour une profondeur totale de 34,69 mm et un encastrement de 22,59 mm. Fixation à vis ; à la différence de certaines références Dooxie One, les griffes ne sont pas fournies avec ce modèle.
Pose possible en encastré dans une boîte ou en saillie sur cadre. Support livré offrant un rattrapage angulaire de -13° à +11°, qui facilite la mise à niveau quand la boîte n'est pas parfaitement horizontale.
IP20, IK04. Protection contre les corps solides de plus de 12,5 mm, aucune protection contre l'eau, usage intérieur uniquement. Coque de protection de chantier à charnières fournie.

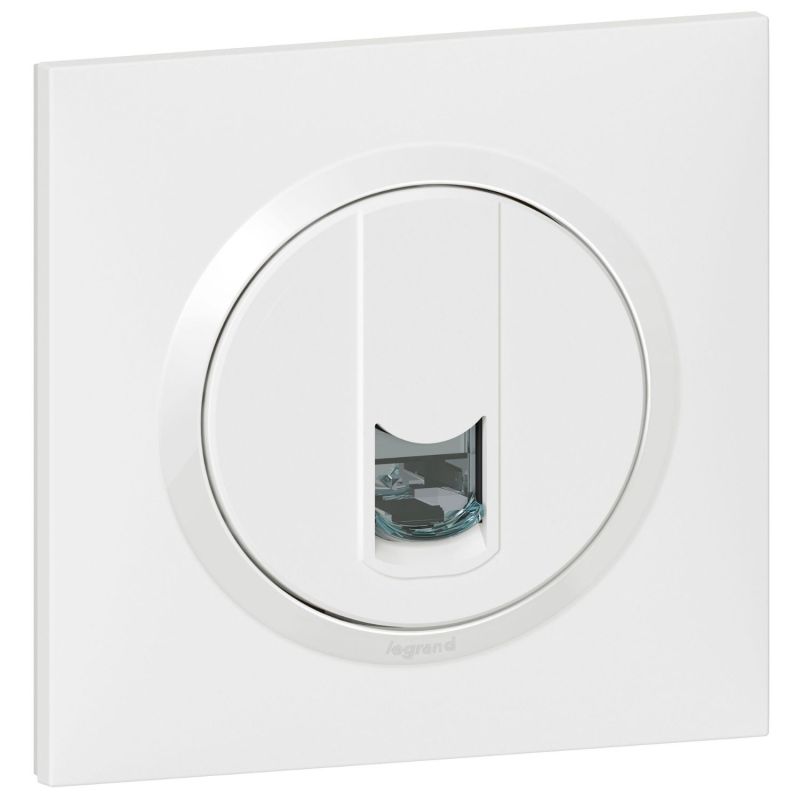

Blanc, 87 x 87 mm, 1 connecteur RJ45 8 contacts catégorie 5e, Grade 1 et 2, bornes autodénudantes, câbles jusqu'à 9 mm, plaque fournie, sans halogène, plage d'utilisation de -5 à 35 °C, garantie 2 ans.
