Une prise sans contact de terre : lisez ceci en premier

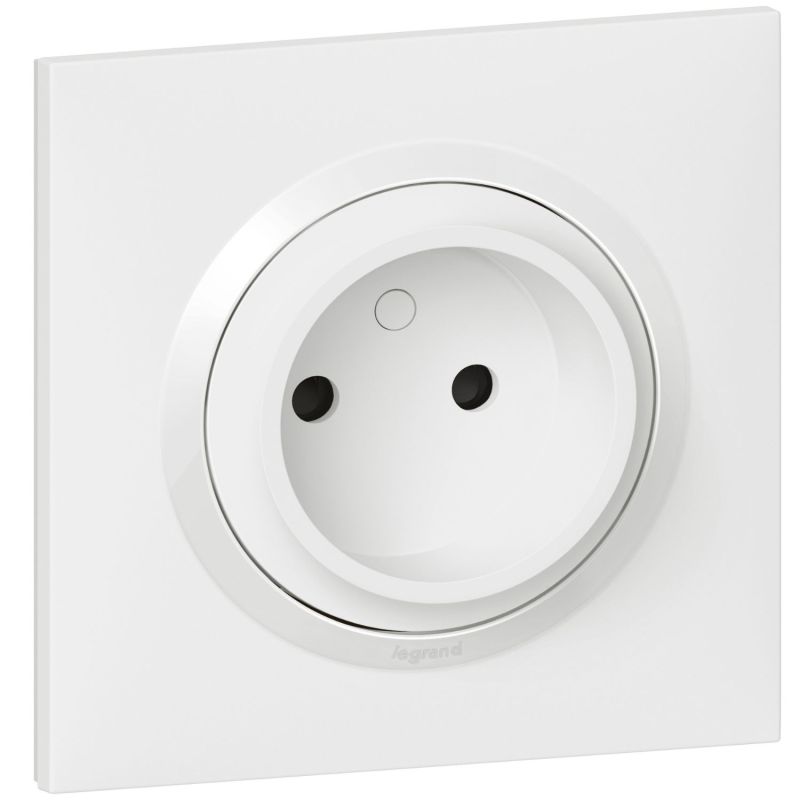

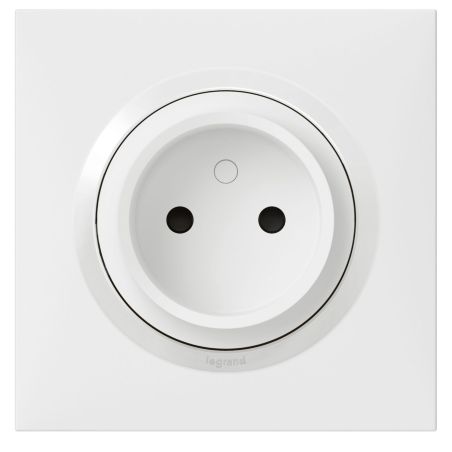

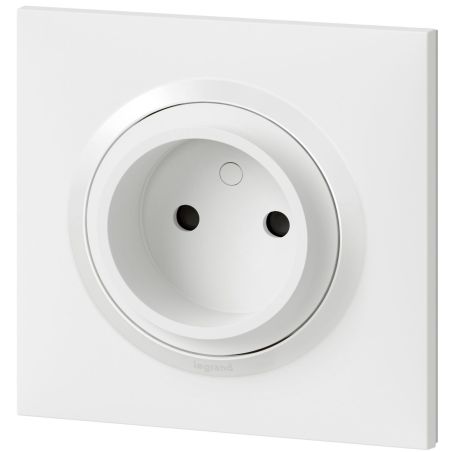

Le 600734 est une prise 2P. Deux pôles, la phase et le neutre, et rien d'autre. La fiche technique Legrand est sans ambiguïté : « type de contact de protection : sans », et deux contacts actifs seulement. Il n'y a ni broche de terre, ni borne de terre.
Ce n'est pas un oubli du fabricant, c'est une fonction. Mais c'est aussi la raison pour laquelle cette référence ne convient pas à la majorité des projets, et nous préférons le dire avant la commande plutôt qu'après.
La NF C 15-100 impose, dans les installations neuves et dans les rénovations complètes, des socles de prise de courant 2P+T raccordés à un conducteur de protection. Si vous câblez du neuf, si vous refaites un circuit, ou si un conducteur de terre arrive déjà dans votre boîte, cette prise n'est pas celle qu'il vous faut.
Quand une prise 2P a du sens
Le cas d'emploi est précis : une installation ancienne où aucun conducteur de protection n'a jamais été tiré. Beaucoup de logements d'avant les années 1970 sont dans ce cas, avec des circuits à deux fils.
Sur un tel circuit, remplacer un socle hors d'usage par une prise 2P+T pose un problème que l'on sous-estime : la broche de terre serait présente mais reliée à rien. L'utilisateur brancherait un lave-linge ou un grille-pain en croyant l'appareil relié à la terre alors qu'il ne l'est pas. La prise 2P, elle, ne ment pas : l'absence de broche signale immédiatement l'absence de terre, et interdit physiquement de brancher une fiche à terre saillante.
C'est aussi la prise qui convient aux appareils de classe II, à double isolation, reconnaissables au symbole des deux carrés emboîtés, qui n'ont pas besoin de terre par construction : lampes, chargeurs, petits appareils électroniques.
Dans tous les cas, faites valider votre choix par un électricien. Le remplacement d'un socle sur une installation sans terre relève d'une situation existante que la norme encadre ; la bonne réponse dépend de l'état réel du circuit, de sa protection différentielle et de ce que vous comptez y brancher. Si vous nous décrivez votre installation, nous vous orientons.
La version avec terre, si vous en avez une
Si votre boîte contient bien un conducteur de protection, prenez une 2P+T. Deux options dans la gamme.
La prise 2P+T Dooxie One 600735 est l'équivalent direct du 600734 : même gamme, même conditionnement complet avec plaque et griffes, mais avec terre. Si vous hésitez entre les deux, c'est presque toujours celle-ci qu'il faut.
La prise 2P+T composable 600335 est le mécanisme seul, à équiper d'une plaque de votre choix. Elle coûte moins cher à l'unité, accepte le repiquage, et vous laisse choisir la finition — mais il faut commander la plaque et les griffes séparément.
Et si vous tenez au même dessin à puits que la prise que vous remplacez, la prise 2P+T à puits 600337 reprend exactement cette silhouette, avec la terre en plus. C'est le remplacement le plus discret possible sur un mur qui compte d'autres prises à puits.
« À puits » ou « Surface » : deux dessins, deux rendus
Le vocabulaire de Legrand mérite une explication, parce qu'il ne veut pas dire ce qu'on croit. « Surface » ne signifie pas montage en saillie : les deux versions sont des prises encastrées. Ces deux mots désignent le dessin de la face avant.
|
À puits (600734) |
Surface (600735) |
| Aspect |
Alvéoles au fond d'un logement en retrait, le dessin classique |
Face avant affleurante, plus contemporaine |
| Fond |
Fixe |
Fond mobile affleurant |
| Ce que Legrand en dit |
Dessin traditionnel de la gamme |
« Associe esthétique, sécurité, pas d'accès aux contacts métalliques, et propreté, évite l'accumulation de poussière » |
| Terre |
Non sur cette référence |
Oui, 2P+T |
| Le bon cas |
Rester raccord avec des prises à puits déjà en place |
Rénovation complète, recherche d'un rendu net |
Le point à retenir : si vous ne remplacez qu'une prise sur un mur qui en compte plusieurs, prenez le même dessin que les autres. Un socle affleurant au milieu de socles à puits se remarque immédiatement.
Livrée complète, rien à commander en plus
C'est la logique de la gamme Dooxie One : l'appareil arrive prêt à poser. Le sachet contient le mécanisme, la plaque blanche carrée, les griffes de rénovation et la coque de protection de chantier. Vous n'avez ni plaque de finition ni griffes Rapido à ajouter au panier.
Les griffes changent tout en rénovation. Sur une boîte d'encastrement ancienne, les pattes de vis sont souvent arrachées ou le plâtre autour ne tient plus : les vis tournent dans le vide. Les griffes, elles, se déploient et se plaquent contre la paroi intérieure de la boîte. La fixation ne dépend plus de l'état des pattes d'origine. Legrand fournit les deux modes, à vis ou à griffes, et vous choisissez sur place.
La coque de protection de chantier à charnières protège le produit « de la poussière et des éclaboussures de peinture » tout en permettant, selon Legrand, « au mécanisme de rester utilisable pendant le chantier ». Vous pouvez donc brancher un outil sur une prise déjà posée sans risquer de la salir.
Sécurité et pose
Les éclips de protection enfant sont présents. Legrand indique qu'ils « renforcent la sécurité dans la maison en permettant d'obturer le contact électrique en l'absence de fiche » : les alvéoles restent fermées et ne s'ouvrent que sous la poussée simultanée des deux broches d'une fiche.
Le raccordement se fait sur bornes automatiques, avec un repérage des bornes qui, selon Legrand, facilite le câblage. Le conducteur s'enfonce, il n'y a pas de vis à serrer, et donc pas de risque de serrage insuffisant. Section acceptée de 1,5 à 2,5 mm².
Pour la pose, Legrand annonce un rattrapage angulaire de -13° à +11°, qui « facilite la mise à niveau du mécanisme lorsque la boîte n'est pas parfaitement horizontale », et des plaquettes métalliques mobiles sur 2 mm d'amplitude qui rigidifient le support et compensent une boîte déformée ou mal alignée. Sur une rénovation, où la boîte d'origine a rarement été posée au cordeau, c'est ce qui évite la prise de travers.
Le repiquage n'est pas possible sur cette référence : les bornes n'acceptent qu'un conducteur par point. Chaque prise doit donc être alimentée depuis une boîte de dérivation, et non depuis la prise précédente. Cela n'empêche pas de placer plusieurs prises sur un même circuit.
Enfin, l'appareil est prévu pour un usage en intérieur uniquement et coté IP21 / IK04. Coupez l'alimentation au disjoncteur et vérifiez l'absence de tension avant toute intervention.
Où l'utiliser
- Logement ancien à deux fils — remplacer un socle usé ou cassé là où aucune terre n'est disponible
- Harmonisation d'un mur — conserver le dessin à puits des prises voisines
- Appareils de classe II — lampes, chargeurs, petit électronique, qui n'ont pas besoin de terre
- Dépannage locatif — remettre en état une prise dégradée sans engager la reprise du circuit
À l'inverse, cette référence est à écarter pour tout circuit neuf, pour une cuisine ou une buanderie équipée d'électroménager, et partout où un conducteur de protection est présent.
Ce qu'il faut prévoir avec
Rien pour la pose encastrée : plaque et griffes sont dans la boîte.
Un seul complément utile, si le mur ne peut pas être percé — cloison technique, béton, doublage isolant : le cadre saillie 1 poste Dooxie permet de poser l'appareil en applique, sans boîte d'encastrement. Legrand le recommande en association avec cette référence.
