Les cinq fonctions, exactement
La formule « 5 fonctions » demande à être détaillée pour être utile. Legrand écrit : « Livré avec un doigt simple et deux demi-doigts pour réaliser 5 fonctions : un simple va-et-vient ou simple poussoir — un double va-et-vient ou double poussoir — un va-et-vient + poussoir. »
- Un simple va-et-vient — la commande d'éclairage classique, seule ou associée à une seconde
- Un simple poussoir — commande momentanée, pour un télérupteur, une minuterie ou une sonnette
- Un double va-et-vient — deux commandes d'éclairage indépendantes dans le même poste
- Un double poussoir — deux commandes momentanées dans le même poste
- Un va-et-vient et un poussoir — la configuration mixte, souvent la plus utile : un éclairage commandé directement et un second passant par un télérupteur

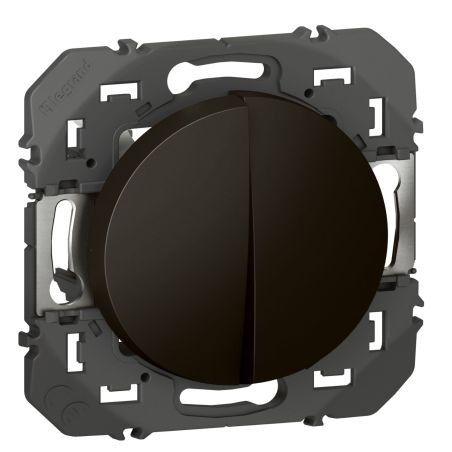

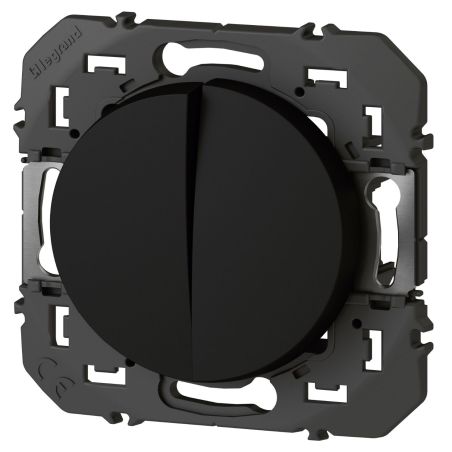

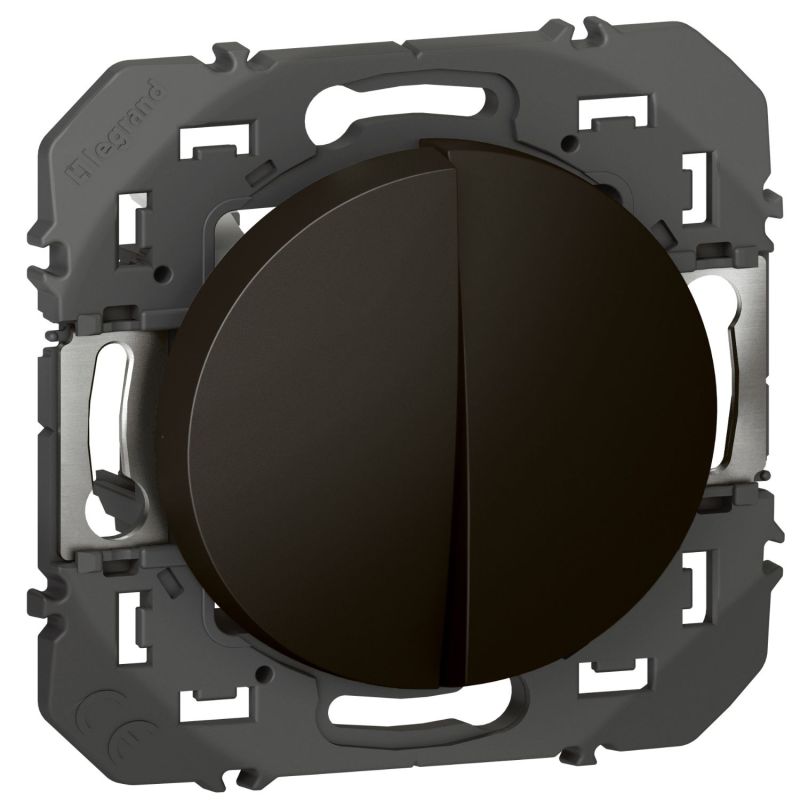

C'est le doigt qui détermine si l'appareil présente une commande ou deux : le doigt simple pour une, les deux demi-doigts pour deux. Le mode va-et-vient ou poussoir se règle sur le mécanisme, et Legrand le livre en mode poussoir avec le doigt simple monté. La manipulation est décrite dans la notice fournie.
Sur du noir, ne pas avoir à remplacer l'appareil est un vrai avantage
Voici pourquoi ce produit mérite une attention particulière dans cette finition.
Un noir mat est la surface la plus fragile visuellement de tout l'appareillage. Une projection de plâtre ou de peinture blanche s'y voit immédiatement, une rayure de tournevis y reste visible à vie, et une abrasion crée une zone grise brillante définitive. Chaque manipulation d'un mécanisme noir est un risque.
Or les évolutions d'une installation sont fréquentes : on ajoute une applique et il faudrait une seconde commande ; on installe un télérupteur et le va-et-vient devient inutile ; on refait une pièce et deux circuits deviennent un seul. Sur un mécanisme classique, chacune de ces évolutions impose de déballer, manipuler et poser un appareil neuf.
Avec le transformeur, il suffit souvent de changer le doigt ou le mode. Le mécanisme reste en place — donc reste intact — et l'on n'expose rien. Sur une finition qui marque, c'est un bénéfice concret et non un argument théorique.
Le mat, et le relief des doigts
Un point qui compte particulièrement sur cet appareil, parce qu'il peut prendre deux formes très différentes.

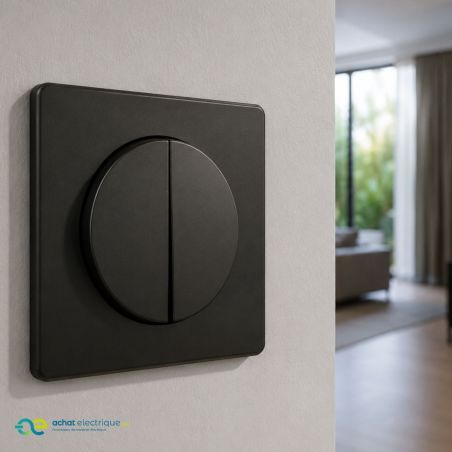

En configuration doigt simple, on pousse une bascule pleine hauteur : la surface est large, on ne peut pas la manquer. En configuration deux demi-doigts, il y a deux commandes d'environ la moitié de la hauteur, et il faut viser — comme il faut voir la ligne qui les sépare.
Ce qui rend cela lisible, c'est l'ombre : celle du relief de chaque doigt, et celle du joint entre les deux. Sur une surface brillante, les reflets de la fenêtre ou du plafonnier effacent les ombres douces et les doigts paraissent plats. Sur un noir laqué mat, l'ombre reste franche, et la séparation entre les deux demi-doigts devient un trait net sur une matière sombre.
Autrement dit : c'est la finition qui rend la configuration double la plus lisible de toute la gamme.
Décider à la pose plutôt qu'à la commande
C'est l'argument logistique du produit, et il vaut pour toutes les finitions.
Sur un chantier, la question « quelle commande à quel endroit » n'est jamais figée au moment de commander. On sait qu'il faut une quinzaine de commandes d'éclairage ; on ne sait pas encore combien seront des va-et-vient, combien des poussoirs, combien des doubles.
Le transformeur inverse l'ordre des décisions : vous commandez un nombre de postes, et vous configurez chaque appareil à la pose, selon ce que vous trouvez réellement dans chaque boîte. Une seule référence à approvisionner, plus d'erreur possible sur le type de commande, et un reliquat de chantier réutilisable partout.
Une teinte qui ne s'use pas là où l'on appuie
Un avantage du long terme, particulièrement net sur une commande d'éclairage.
Le doigt est la partie de l'appareil que l'on touche plusieurs fois par jour. Sur du blanc, elle finit toujours par prendre un halo grisâtre qu'aucun nettoyage n'enlève — et en configuration double, ce halo se forme deux fois, souvent inégalement, ce qui donne au bout de quelques années un appareil visiblement asymétrique.
Sur du noir mat, cette usure ne se lit pas. Les plastiques noirs ne jaunissent pas non plus sous l'effet de la lumière et de la chaleur : un appareil posé aujourd'hui et un autre dans trois ans auront la même teinte.
Le noir permettant un ensemble homogène avec la plaque, une nuance mérite d'être connue : ce mécanisme est en noir laqué mat et les plaques noires en noir effet velours — deux noirs de la même famille, mais pas du même état de surface. Commandez-les ensemble. Toutes les finitions sont dans la gamme des plaques de finition Dooxie.
Les limites à connaître
Le calibre est de 6 A, quand l'interrupteur simple de la gamme est donné pour 10 AX. C'est cohérent avec un appareil qui doit pouvoir travailler en mode poussoir, donc sur un circuit de commande — mais si vous cherchez uniquement un va-et-vient pour commander directement une charge d'éclairage conséquente, le mécanisme dédié 600201 reste le choix le plus adapté.
Il occupe un poste unique, y compris en configuration double : bien qu'il porte alors deux commandes, il demande une plaque 1 poste. Avantage — deux commandes dans une seule boîte — et contrainte associée : deux circuits de commande dans le volume d'une seule boîte.
Enfin, ce mécanisme ne comporte pas de voyant lumineux. Sur une finition noire, dans une circulation sombre, c'est un point à peser : un appareil noir sans repère lumineux se trouve mal dans l'obscurité, et les références lumineuses dédiées sont alors la meilleure réponse.
Le raccordement, la profondeur, et le reste
Raccordement par bornes automatiques de 1,5 à 2,5 mm², avec repérage imprimé sur le mécanisme — sur un appareil à cinq configurations, c'est ce qui rend le câblage lisible quelle que soit la fonction retenue. Verrouillage sans outil, sans risque de sous-serrage ni de cuivre écrasé, fil souple ou rigide indifféremment.
Point de vigilance : Legrand demande une boîte de 40 mm minimum, contre 30 mm pour un interrupteur, alors que la profondeur d'encastrement n'est que de 21,5 mm. Mesurez avant de commander.
Pose encastrée ou en saillie sur cadre, rattrapage angulaire -13° / +11°, plaquettes métalliques mobiles sur 2 mm. La coque de protection de chantier livrée avec l'appareil n'est pas accessoire ici : elle protège de la poussière et des projections tout en laissant le mécanisme utilisable pendant les travaux.
Noir laqué mat, 73 x 73 mm, profondeur totale 36 mm, fixation à vis, thermoplastique sans halogène, 250 V, 50-60 Hz, marque NF, IP20, plage d'utilisation de -5 à 35 °C, usage intérieur uniquement, garantie 2 ans.
