Lumineux ou témoin : la seule chose à comprendre avant de commander
Les deux voyants 230 V de la gamme se ressemblent, coûtent le même prix à un centime près, et font exactement l'inverse l'un de l'autre. C'est la confusion la plus fréquente sur ce produit, alors réglons-la d'emblée.
|
Voyant lumineux (ce modèle) |
Voyant témoin |
| Il s'allume quand… |
Le circuit est coupé |
Le circuit est fermé |
| Autrement dit |
La lumière est éteinte |
L'appareil fonctionne |
| À quoi il sert |
Trouver l'interrupteur dans le noir |
Savoir qu'un appareil tourne |
| Consommation |
0,15 mA |
2,6 mA |
| Mécanismes |
Interrupteurs et poussoirs « avec voyant lumineux » |
Interrupteurs « avec voyant témoin » |
| Neutre au point de commande |
Non nécessaire |
Nécessaire |
La règle à retenir : si vous voulez voir l'interrupteur, prenez celui-ci. Si vous voulez voir que quelque chose fonctionne, prenez le témoin.
Et un point pratique décisif : ce voyant lumineux se monte sans exiger le neutre au point de commande, contrairement au témoin. C'est ce qui en fait le choix le plus simple dans l'immense majorité des installations — et notamment en rénovation, où la boîte d'un interrupteur ne contient bien souvent que deux conducteurs.
Pourquoi 0,15 mA est le chiffre le plus important de cette fiche
C'est une caractéristique qui ressemble à un argument d'économie d'énergie et qui est en réalité une question de bon fonctionnement.
Comment marche un voyant lumineux. Il est raccordé de telle sorte que, lorsque l'interrupteur est ouvert, un courant infime le traverse — en passant aussi par la lampe du circuit. Ce courant suffit à éclairer la LED du voyant, mais il est bien trop faible pour allumer la lampe. Quand on ferme l'interrupteur, le voyant est court-circuité et s'éteint.
Où est le problème. Ce courant résiduel traverse la lampe en permanence. Avec les anciennes ampoules à filament, cela n'avait aucune conséquence. Avec les lampes LED, c'est très différent : leur électronique interne accumule ce courant et finit par se décharger d'un coup, ce qui provoque le défaut bien connu de la lampe qui clignote ou reste faiblement allumée alors que l'interrupteur est éteint.
C'est là que 0,15 mA change tout. Plus le courant du voyant est faible, moins il perturbe l'électronique des lampes du circuit. Avec 0,15 mA, on est à un niveau qui rend le phénomène très improbable sur une installation ordinaire.
Notre réserve honnête : aucun voyant ne peut garantir l'absence totale de scintillement avec toutes les lampes LED du marché, dont les électroniques sont extrêmement variables — surtout sur des lampes de faible puissance ou de qualité inégale. Si le phénomène apparaît, la cause est la lampe autant que le voyant, et la solution passe généralement par un changement de lampe. Faites valider votre configuration par un électricien si votre circuit comporte des lampes LED de très faible puissance.
Où ce voyant est réellement utile
La fonction est simple, mais ses bons emplacements ne sont pas ceux qu'on imagine.
Les emplacements où il apporte beaucoup :
- Une chambre — l'interrupteur près de la porte, qu'on cherche en entrant dans le noir.
- Un couloir sans lumière naturelle, où l'on ne trouve rien sans allumer.
- Une cage d'escalier — trouver l'interrupteur en haut ou en bas des marches, dans le noir, est justement le cas où l'on préférerait ne pas tâtonner.
- Une cave, un garage, un grenier — on y entre dans l'obscurité totale, et le voyant est le seul repère.
- Une chambre d'enfant ou d'invité, où l'occupant ne connaît pas les emplacements.
Les emplacements où il ne sert pas à grand-chose : une pièce à grandes fenêtres, où il y a toujours assez de lumière résiduelle ; un séjour dont on connaît les interrupteurs par cœur ; un endroit où une veilleuse ou un autre appareil éclaire déjà.
Un usage à part, et souvent oublié : ce voyant est aussi utilisé sur des poussoirs — sonnette, minuterie de cage d'escalier, appel. Sur un poussoir de sonnette en particulier, le voyant permet à un visiteur de trouver le bouton dans le noir, ce qui est exactement ce qu'on lui demande.
Un raccordement sans outil, sur le mécanisme
C'est l'atout de pose de ce produit, et il évite une erreur classique.
Legrand indique un « raccordement du voyant sans outil en le raccordant directement sur les bornes du mécanisme ». Autrement dit, le voyant ne se câble pas séparément : il se raccorde directement sur le mécanisme d'interrupteur, sans conducteur supplémentaire à tirer, sans domino, sans dénudage.
Deux conséquences pratiques :
- Aucun encombrement supplémentaire dans la boîte, ce qui compte dans une boîte ancienne déjà remplie.
- Aucun risque d'erreur de câblage sur le voyant lui-même — c'est le mécanisme qui détermine son fonctionnement.
Le point à vérifier avant de commander : le voyant s'installe sur un mécanisme prévu pour le recevoir. Dans la gamme, ce sont les interrupteurs et poussoirs désignés « avec voyant lumineux » ou « à équiper d'un voyant » — par exemple l'interrupteur va-et-vient avec voyant lumineux. Un interrupteur standard ne peut pas recevoir de voyant : vérifiez la désignation du mécanisme, ou demandez-nous.
Caractéristiques

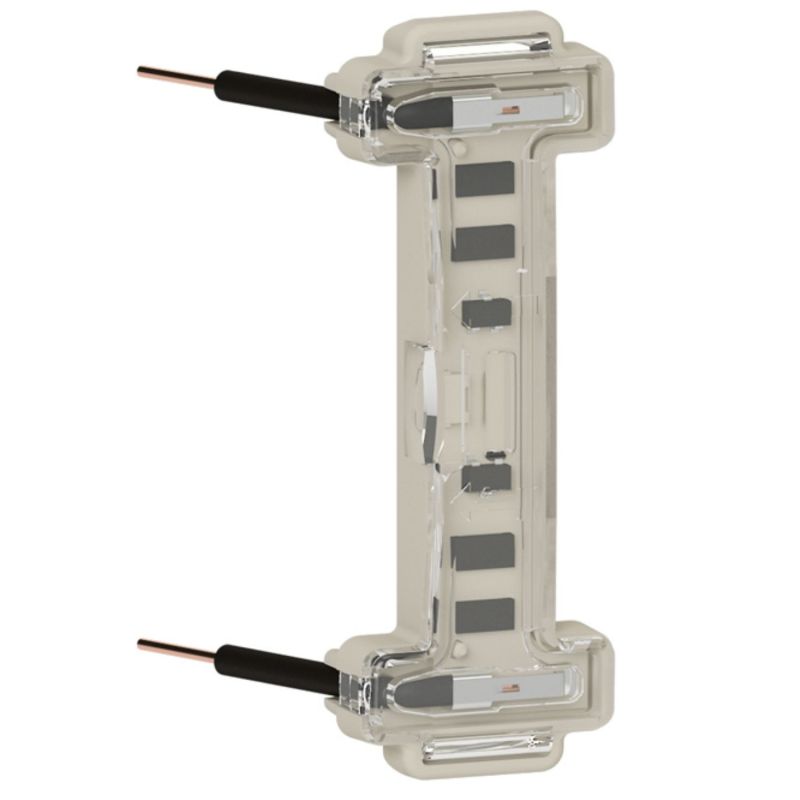

Voyant LED intégrée, source lumineuse fournie, de couleur bleue. Tension 230 V, consommation 0,15 mA, raccordement par montage direct 2 fils.
Dimensions 13,5 x 39,5 mm pour 10,5 mm d'épaisseur. Blanc brillant, thermoplastique, sans halogène. IP20, IK04, usage intérieur uniquement. Plage d'utilisation de -5 à 35 °C. Marque NF. Garantie 2 ans.
« Compatible avec les mécanismes dooxie » prévus pour recevoir un voyant. Ce voyant n'est pas livré avec plaque : le mécanisme qui le reçoit doit être équipé d'une plaque de finition, à commander séparément — voyez la gamme des plaques de finition Dooxie.
