Le seul appareil lumineux qu'on puisse poser en noir dans une chambre
C'est l'argument propre à cette référence, et il vient d'une contrainte que nous signalons sur toutes nos fiches d'appareillage lumineux.
Un voyant d'orientation est allumé quand la lumière est éteinte — donc en permanence, y compris la nuit. C'est ce qu'on lui demande, mais c'est aussi une lueur parasite que beaucoup de gens ne supportent pas dans une chambre. Et sur un appareil noir, cette lueur ressort encore davantage, puisque le contraste avec le fond est maximal : c'est précisément l'effet recherché, et il se retourne contre vous la nuit.
Un témoin ne pose pas ce problème. Il s'allume quand le circuit est actif et reste éteint le reste du temps. Dans une chambre, quand la lumière est éteinte et que vous dormez, il ne produit rien.
Cela ouvre une combinaison qui n'existe pas autrement : de l'appareillage noir, une information lumineuse, et aucune gêne nocturne. Utile par exemple sur un interrupteur de chambre commandant un éclairage de dressing ou de salle d'eau attenante que l'on ne voit pas depuis le lit.
Ce qu'un témoin sert à dire
Un témoin n'a d'intérêt que sur un circuit dont vous ne voyez pas le résultat depuis l'interrupteur. Et il y en a plus qu'on ne croit :
- Un garage, une cave, un sous-sol, un grenier, commandés depuis un palier ou une entrée
- Un cellier, une buanderie, un placard technique — porte fermée, lumière oubliée
- Un éclairage extérieur commandé depuis l'intérieur
- Un extracteur d'air ou une ventilation d'appoint, dont les modèles récents sont pratiquement inaudibles
- Un sèche-serviettes ou un chauffage d'appoint, qui met plusieurs minutes à devenir tiède
Dans tous ces cas, le témoin est la seule information de retour dont vous disposez. Sans lui, un circuit peut rester actif des jours sans que personne le remarque.
À l'inverse, sur un plafonnier de séjour ou une applique de chambre — que vous voyez — un témoin n'apprend rien. Si ce que vous cherchez est un repère pour trouver l'interrupteur dans le noir, c'est l'interrupteur avec voyant lumineux 600211 qu'il vous faut.
Un témoin doit se remarquer sans qu'on le cherche
C'est une exigence particulière à ce type de voyant, et le noir mat y répond mieux que toute autre finition.
Un voyant d'orientation, on le cherche : on sait qu'il est là, on tourne la tête vers lui. Un témoin, non — il s'allume rarement, et il doit accrocher l'œil au passage, alors qu'on pense à autre chose. S'il faut le chercher, il ne sert à rien.
Deux effets se cumulent ici pour le rendre visible :
- Le fond est le plus sombre possible — un point bleu sur du noir se détache davantage que sur du blanc ou du gris, où l'écart de luminosité est plus faible
- Le mat élimine les reflets parasites — sur une façade brillante, le témoin se retrouve entouré d'éclats renvoyant le plafonnier, et le regard hésite. Un noir laqué mat absorbe la lumière : le témoin est le seul point brillant.
Résultat : c'est la combinaison de la gamme où un témoin se remarque le mieux, y compris en vision périphérique.
Le point à prévoir : un bornier de repiquage
C'est l'information la plus importante de cette page, et nous préférons la donner avant la commande.
Legrand livre le témoin LED 230 V référence 600243 avec le mécanisme, mais précise sur sa propre fiche : « Le raccordement du voyant témoin nécessite l'emploi d'un bornier de repiquage. »
Contrairement au modèle à voyant d'orientation — dont le raccordement se fait sans outil directement sur les bornes du mécanisme — le témoin demande un composant de raccordement supplémentaire, qui n'est pas dans la boîte.
Ne posez pas cet appareil sans avoir vérifié ce point avec votre électricien, et sans avoir le bornier sous la main. Le schéma exact dépend de votre installation. Contactez-nous en décrivant votre configuration : nous vous dirons ce qu'il faut prévoir, et nous pouvons l'approvisionner avec l'appareil.
Attention aussi à ne pas confondre les deux lampes de la gamme : le 600243 est le témoin, à montage direct et 2,6 mA ; le 600043 est le voyant d'orientation, à raccordement direct deux fils et 0,15 mA. Legrand donne les deux comme des LED interchangeables — si la vôtre faiblit, on remplace la lampe et pas l'interrupteur, ce qui évite de manipuler un mécanisme noir, la surface la plus fragile visuellement de tout l'appareillage.
Le mécanisme 10 AX, et le mat sur une bascule
« Interrupteur ou va-et-vient » n'est pas une approximation : trois bornes, et le câblage détermine la fonction. Deux bornes pour un interrupteur simple ; les trois et deux appareils identiques reliés par deux navettes pour un va-et-vient — il en faut alors deux exemplaires, de la même finition.
Le marquage 10 AX qualifie l'appareil pour les charges fortement capacitives, tubes fluorescents et alimentations électroniques, dont le courant d'appel à l'allumage use les contacts d'un appareil non qualifié.
Un mot sur le mat, qui rend ici un second service : une bascule est une surface inclinée, et une inclinaison brillante agit comme un miroir orienté qui écrase le relief. Le laqué mat préserve le volume de la bascule, donc la lisibilité du geste — et il évite qu'un reflet vienne concurrencer le témoin.
Le noir a par ailleurs deux avantages de long terme : il ne jaunit pas, contrairement aux plastiques clairs soumis à la lumière et à la chaleur, et la partie que l'on touche chaque jour ne prend pas le halo grisâtre d'une bascule blanche.
Pose, ensemble tout noir, et données
Raccordement par bornes automatiques de 1,5 à 2,5 mm², repérées sur le mécanisme, fil souple ou rigide indifféremment. Profondeur d'encastrement de 21,5 mm pour une boîte de 30 mm minimum. Pose encastrée ou en saillie sur cadre, rattrapage angulaire -13° / +11°, plaquettes métalliques mobiles sur 2 mm.
Le noir étant l'une des trois seules finitions disponibles sur les mécanismes Dooxie, un ensemble entièrement noir est possible avec la plaque — avec une nuance : ce mécanisme est en noir laqué mat et les plaques noires en noir effet velours, deux noirs de la même famille mais pas du même état de surface. Commandez-les ensemble. Voyez la gamme des plaques de finition Dooxie.
La coque de protection de chantier livrée avec le mécanisme n'est pas accessoire sur cette finition : une projection de peinture blanche s'y voit immédiatement et une rayure y reste visible à vie.

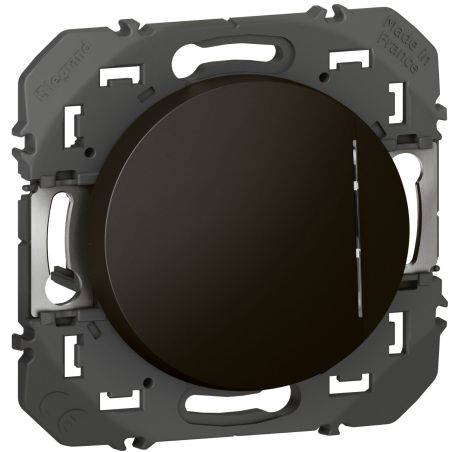

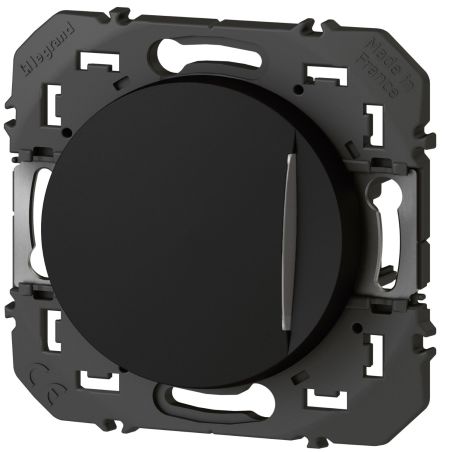

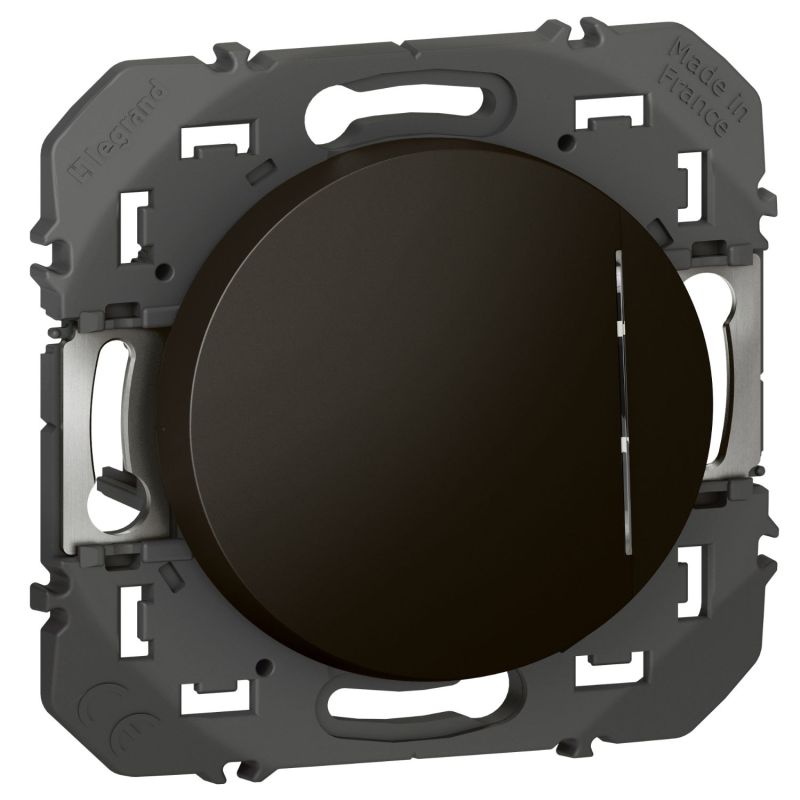

Noir laqué mat, témoin bleu 230 V, 73 x 73 mm, profondeur totale 36 mm, fixation à vis, thermoplastique sans halogène, 250 V, 50-60 Hz, marque NF, IP20, IK04, plage d'utilisation de -5 à 35 °C, usage intérieur uniquement, garantie 2 ans.
