Ce qu'un poussoir fait, et ce qu'il ne fait pas
Autant lever l'ambiguïté tout de suite, parce que c'est ce qui distingue ce produit d'un interrupteur.
Un interrupteur reste dans sa position : poussé, le circuit est fermé, la lampe est allumée durablement. Un poussoir revient seul au repos dès qu'on lâche le doigt, et le contact cesse avec l'appui.
Branché seul sur un circuit d'éclairage, il n'allumerait donc la lampe que le temps de l'appui. Il travaille toujours avec un organe en amont qui mémorise l'ordre : télérupteur au tableau, minuterie, carillon, gâche, entrée d'automate domotique. C'est ce composant, et non le poussoir, qui tient l'éclairage.
Ce n'est pas une contrainte gratuite : elle achète quelque chose que le va-et-vient ne sait pas faire.
Autant de points de commande que vous voulez
C'est l'argument technique décisif du poussoir, et il n'a rien à voir avec le prix.
Un va-et-vient commande un éclairage depuis deux endroits. Pour un troisième point il faut un permutateur, pour un quatrième un second, et le câblage devient un enchevêtrement de navettes qui traversent le logement.
Avec un télérupteur, tous les poussoirs se branchent en parallèle sur la même paire de fils. Trois points, cinq, huit : le schéma ne change pas, on ajoute simplement un bouton sur la ligne. Et l'on peut en ajouter un plus tard sans revoir quoi que ce soit — ce qui est impossible avec un montage à permutateurs.
C'est la solution des grandes pièces à plusieurs entrées, des couloirs longs, des cages d'escalier à plusieurs niveaux.
L'aluminium, et le cas particulier d'un bouton
Les plaques Dooxie existent en huit finitions ; les mécanismes n'en comptent que trois — blanc, aluminium et noir. L'aluminium fait donc partie des rares finitions où l'ensemble peut être homogène du bord au centre.

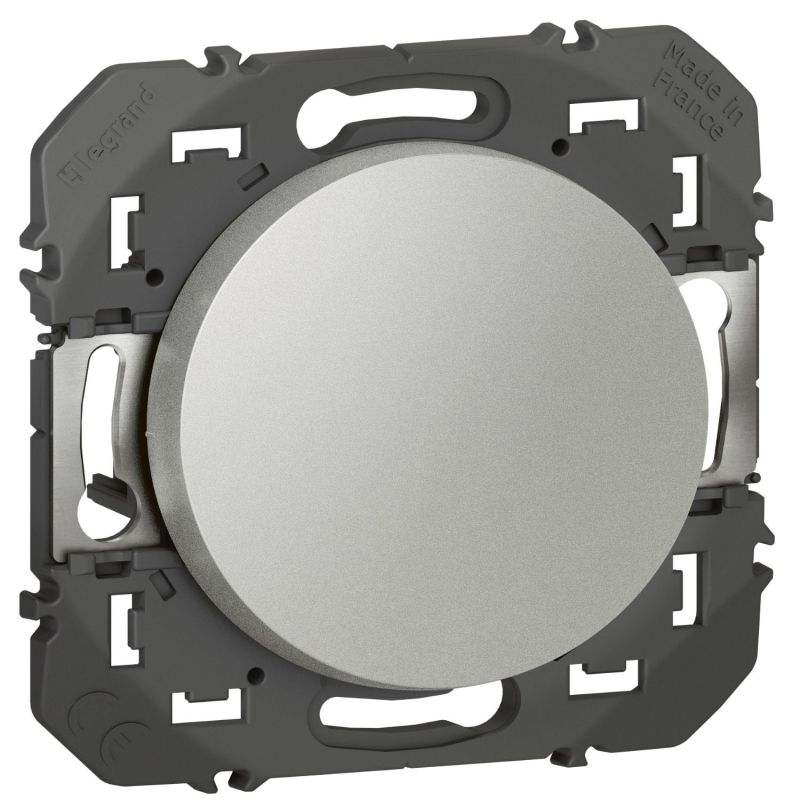

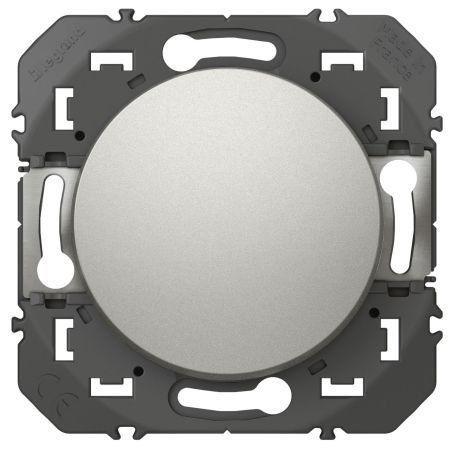

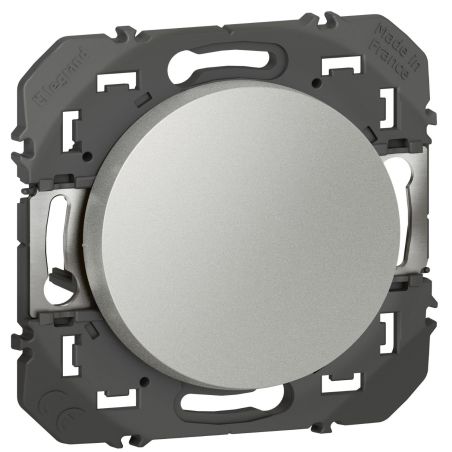

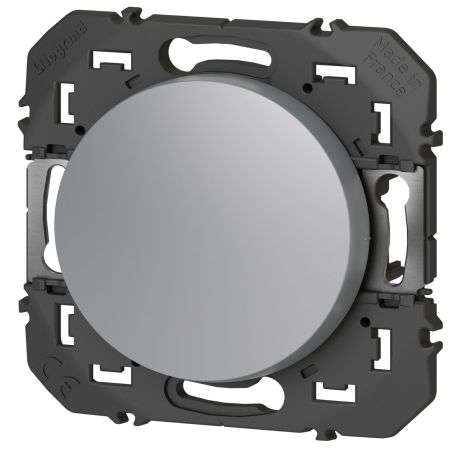

Sur un poussoir, ce choix a une conséquence que l'interrupteur n'a pas. Un poussoir se distingue d'un interrupteur par sa forme : un bouton central, plus petit que la façade, en léger relief. C'est ce relief qui dit à l'utilisateur qu'il faut appuyer au milieu et non basculer.
Sur une finition mate comme l'aluminium, ce relief se lit bien : la surface ne renvoie pas de reflet qui viendrait aplatir le volume. C'est un point à considérer si vous mélangez interrupteurs et poussoirs dans une même pièce — le relief est ce qui permet de les distinguer d'un coup d'œil.
Un point de vigilance si vous montez plusieurs appareils voisins : l'aspect de l'aluminium varie légèrement d'une fonction à l'autre dans la gamme, certains mécanismes étant plus brillants que d'autres. Présentez-les ensemble avant de les fixer. Les plaques sont dans la gamme des plaques de finition Dooxie.
6 A et non 10 AX : le calibre correspond à l'usage
L'interrupteur de la gamme est donné pour 10 AX, ce poussoir pour 6 A. Ce n'est pas une version allégée.
Un interrupteur coupe le courant de la lampe, et doit donc encaisser le courant d'appel des luminaires — d'où la qualification AX. Un poussoir relié à un télérupteur ne coupe pas la lampe : il ferme brièvement un circuit de commande qui alimente une bobine ou une entrée électronique. Le courant en jeu est faible.
Le calibre est donc dimensionné pour ce qu'il fait réellement. Cela confirme en revanche qu'il n'est pas destiné à commander directement une charge d'éclairage importante.
Deux logiques de contact
Legrand indique un contact à fermeture et un contact à ouverture, sur deux pôles. L'appareil peut donc travailler dans les deux sens.
Contact à fermeture, dit « travail » : au repos le circuit est ouvert, l'appui le ferme. C'est le cas normal — télérupteur, minuterie, sonnette.
Contact à ouverture, dit « repos » : au repos le circuit est fermé, l'appui l'ouvre. Utile pour un arrêt momentané, ou pour une entrée d'automate qui attend une coupure.
Vérifiez ce qu'attend l'appareil que vous commandez avant de câbler ; l'indication est portée sur le mécanisme.
Boîte de 40 mm, et non 30
C'est le point de vigilance pratique, et il surprend souvent.
L'interrupteur de la gamme demande une boîte de 30 mm minimum. Ce poussoir demande 40 mm, alors que sa profondeur d'encastrement est comparable — 21,4 mm. La différence tient au mécanisme de rappel et au volume nécessaire derrière l'appareil.
Mesurez donc avant de commander : une boîte de 30 mm qui accueillait un interrupteur ne conviendra pas ici.
Le raccordement se fait par bornes automatiques de 1,5 à 2,5 mm², repérées sur le mécanisme : verrouillage sans outil, sans risque de sous-serrage — cause classique d'échauffement — ni de cuivre écrasé, fil souple ou rigide indifféremment.
Les compléments utiles et le reste des données
Deux références de la gamme méritent d'être connues avant de valider.
Le poussoir avec voyant lumineux 600116 est presque toujours préférable sur un montage à minuterie ou en cage d'escalier : le voyant reste allumé en permanence et rend le bouton trouvable dans le noir, ce qui est précisément le moment où l'on en a besoin.
Le transformeur 600131 permet de réaliser cinq fonctions de va-et-vient et de poussoir à partir d'une seule référence — la solution pour un chantier entier où l'affectation des commandes n'est pas encore arrêtée.
Aluminium mat, 73 x 73 mm, profondeur totale 36 mm, deux pôles, fixation à vis, pose encastrée ou en saillie sur cadre, rattrapage angulaire -13° / +11°, plaquettes métalliques mobiles sur 2 mm, coque de protection de chantier à charnières, thermoplastique sans halogène, 250 V, marque NF, IP20, IK04, plage d'utilisation de -5 à 35 °C, usage intérieur uniquement, garantie 2 ans.
